Руководство пользователя SWS-42F-w
10 www.symanitron.ru
10/100Base-T(X) Fast Ethernet порты
LNK/ACT
Зеленый
Включен
Порт подсоединен
Мигает
Передача данных
LINK
Оранжевый
Включен
Индикатор соединения
Оптоволоконные 100Base-FX порты
ACT
Зеленый
Мигает
Передача данных
LINK
Оранжевый
Включен
Индикатор соединения

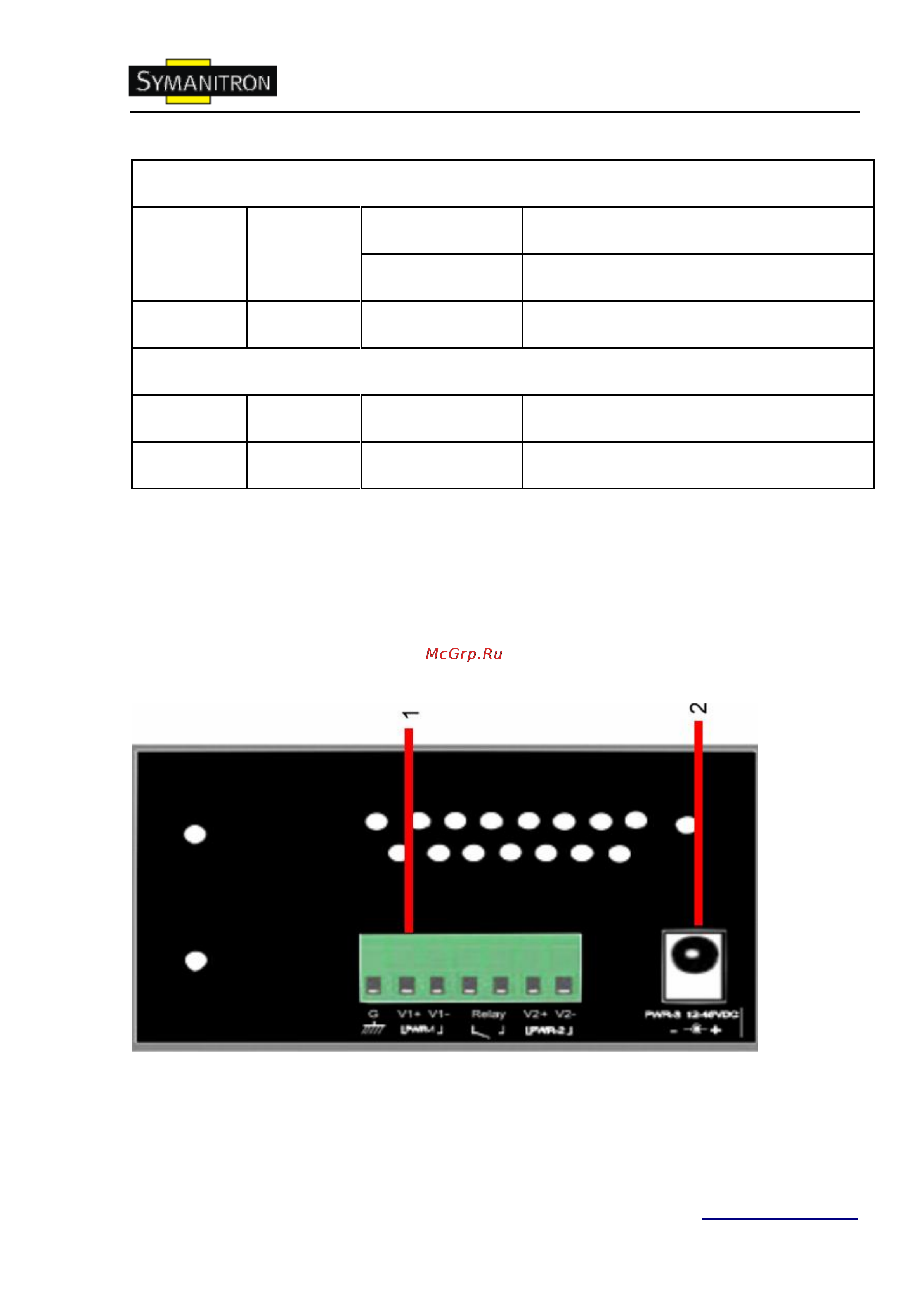

3.3. Нижняя панель
Компоненты нижней панели коммутаторов SWS-60-w и SWS-42F-w показаны ниже:
1. На клеемной колодке находятся: PWR1, PWR2 (12-48V DC) и выход реле
(1A@24VDC).
2. Разъем питания для PWR3 (12-45VDC)
Рис. Подключение питания к SWS-60-w/SWS-42F-w
