Руководство пользователя SWS-42F-w
www.symanitron.ru 5
2.2. Настройка крепления на стену
Каждый коммутатор имеет и другой метод его закрепления. Панель настенного
крепления можно найти в упаковке. Следующие шаги показывают как закрепить
коммутатор на стене.

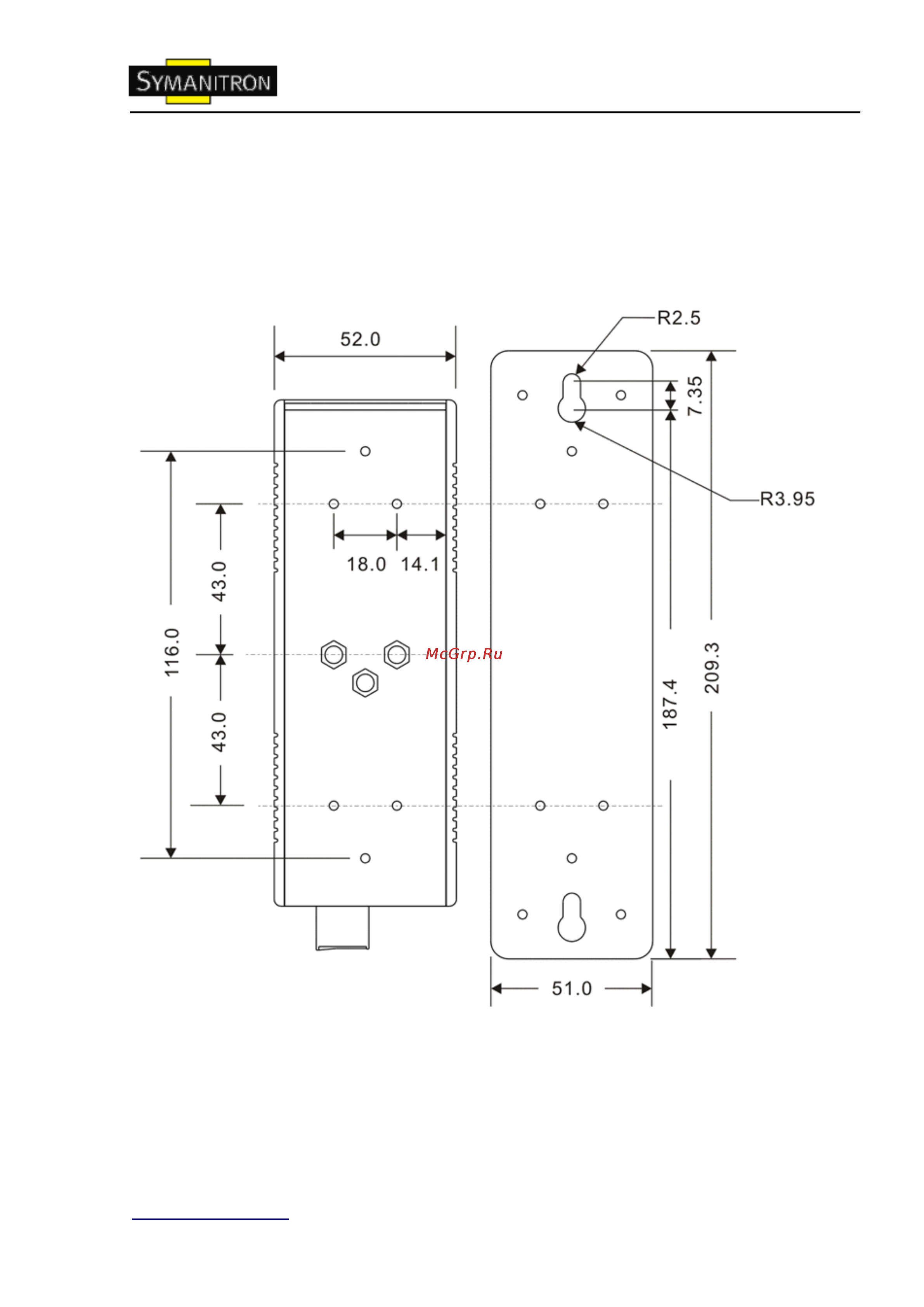

Рис. Размеры настенного крепления
