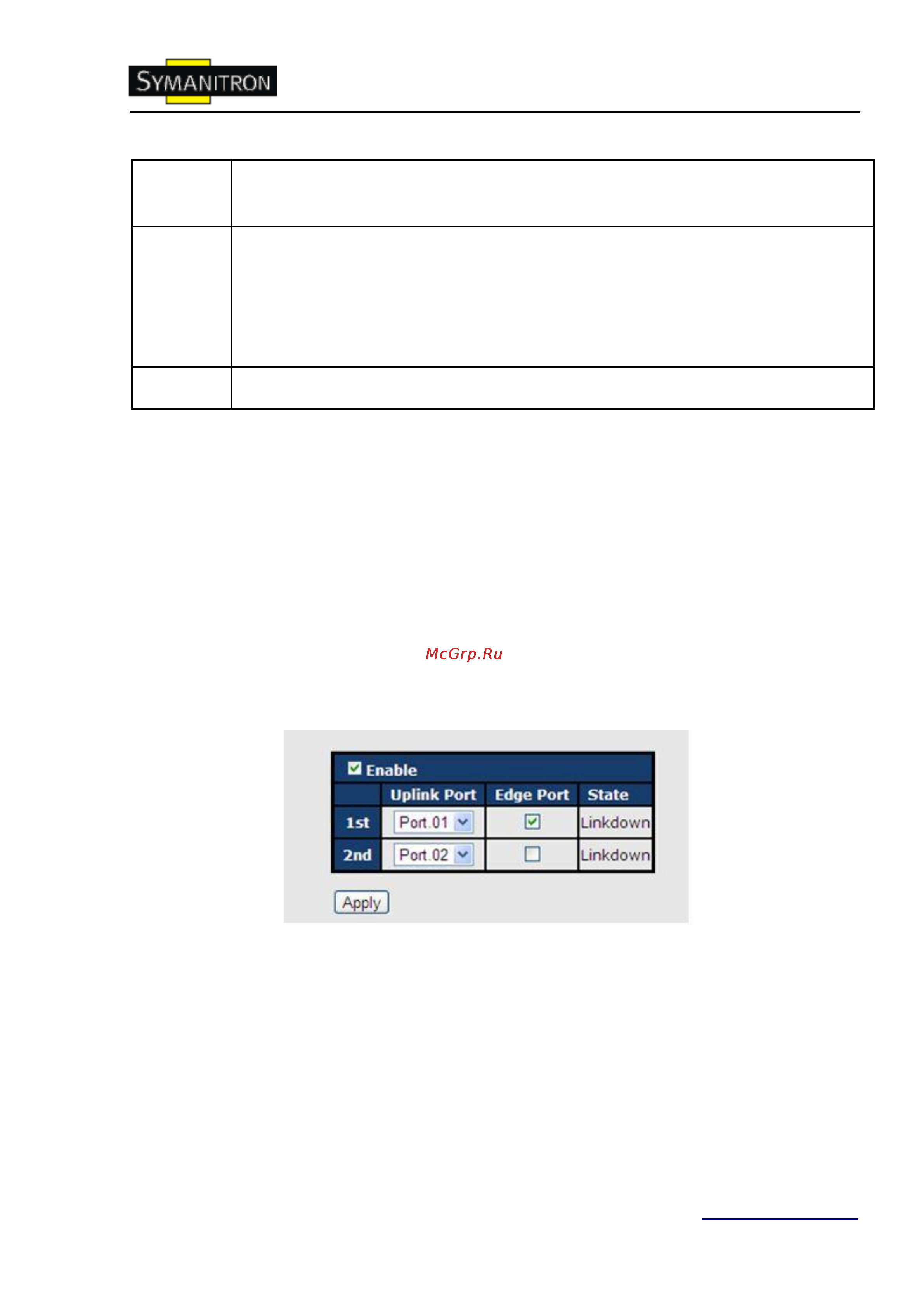

Руководство пользователя SWS-42F-w
24 www.symanitron.ru
Control
Port
Соединение с Control Port коммутатора в том же кольце. Control port обычно
используется для передачи контрольных сигналов.
Dual
Homing
Отметьте, чтобы включить Dual Homing. При выборе режима Dual Homing
Sy-Ring будет подсоединена к обычным коммутаторам через два SY-RSTP
канала (например с магистральным коммутатором). Два канала будут
работать в активном и резервном режиме, и соединять каждую Sy-Ring с
обычными коммутаторами в режиме Sy-RSTP.
Apply
Нажмите Apply, чтобы активировать настройки
Примечание: Мы не советуем устанавливать один коммутатор одновременно как Ring
Master (как основной) и как Ring Coupling из-за высокой нагрузки.
5.1.3.3. Технология Sy-Chain
Sy-Chain – технология, обеспечивающая эффективное сетевое резервирование и
обладающая такими характеристиками, как: простота настройки, гибкость топологии и
совместимость с сетевыми устройствами. Sy-Chain позволяет кольцевым протоколам
сетевого резервирования вместе функционировать как более устойчивая составная сеть,
т.е. обеспечивает создание сетей резервирования вне ограничений текущей кольцевой
технологии резервирования.
Рис. Sy-Chain интерфейс
