Руководство пользователя SWS-42F-w
4 www.symanitron.ru
2. Настройка устройства
2.1. Установка коммутатора на DIN-рейку
Каждый коммутатор имеет крепление на DIN-рейку на нижней панели. Крепление на
DIN-рейку позволяет зафиксировать коммутатор. Установить его очень просто.
2.1.1. Крепление SWS-42 Series на DIN-рейку

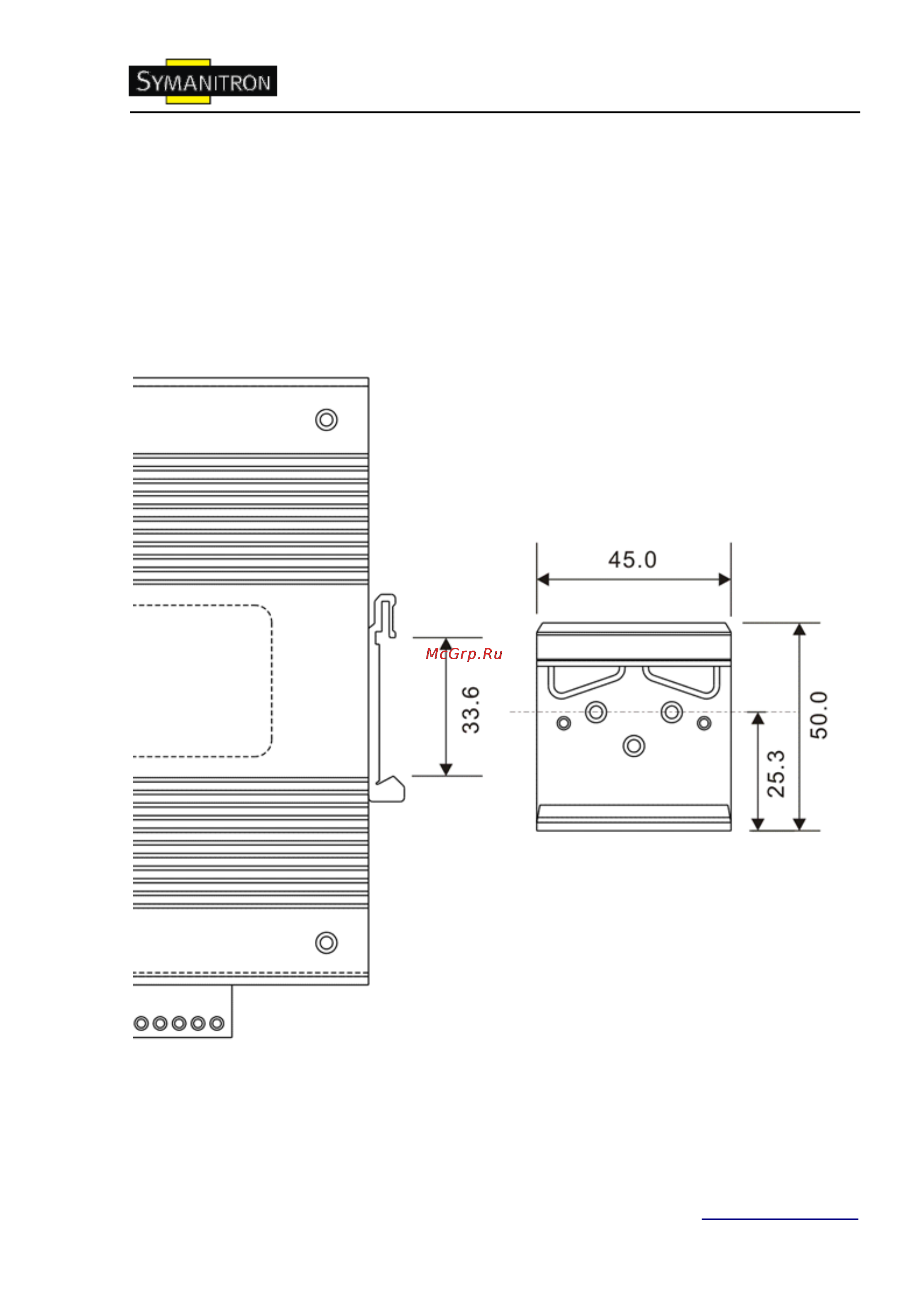

Рис. Размеры DIN-рейки
