Руководство пользователя SWS-42F-w
6 www.symanitron.ru

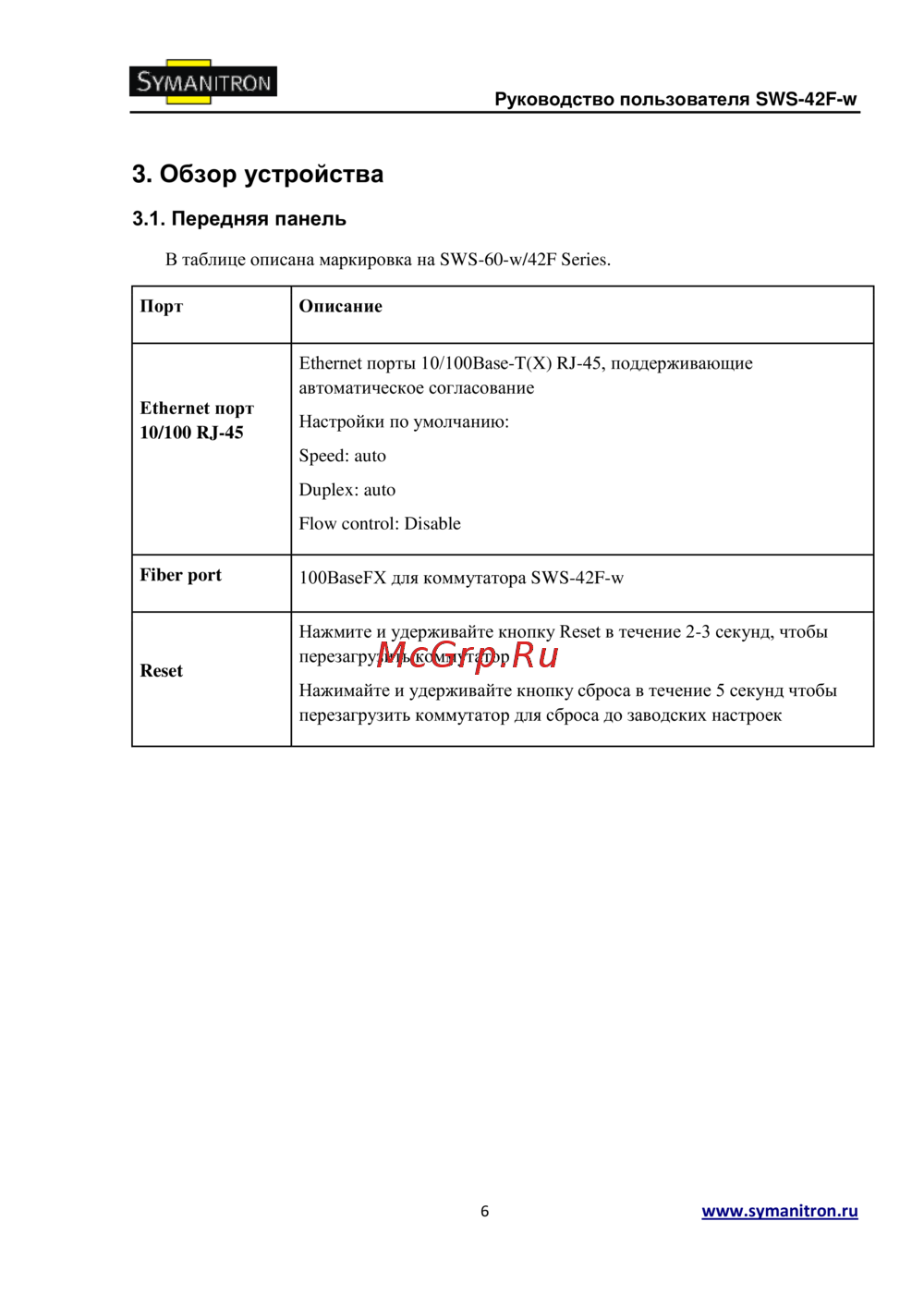

3. Обзор устройства
3.1. Передняя панель
В таблице описана маркировка на SWS-60-w/42F Series.
Порт
Описание
Ethernet порт
10/100 RJ-45
Ethernet порты 10/100Base-T(X) RJ-45, поддерживающие
автоматическое согласование
Настройки по умолчанию:
Speed: auto
Duplex: auto
Flow control: Disable
Fiber port
100BaseFX для коммутатора SWS-42F-w
Reset
Нажмите и удерживайте кнопку Reset в течение 2-3 секунд, чтобы
перезагрузить коммутатор
Нажимайте и удерживайте кнопку сброса в течение 5 секунд чтобы
перезагрузить коммутатор для сброса до заводских настроек
