Руководство пользователя SWS-42F-w
26 www.symanitron.ru
5.1.3.4. Технология All-Ring
Технология All-Ring может быть установлена для кольцевого протокола другого
поставщика. Таким образом, вы можете добавлять коммутаторы Sy-Ring в сеть,
построенную на другой кольцевой топологии, и включать All-Ring для взаимодействия с
коммутаторами других производителей.

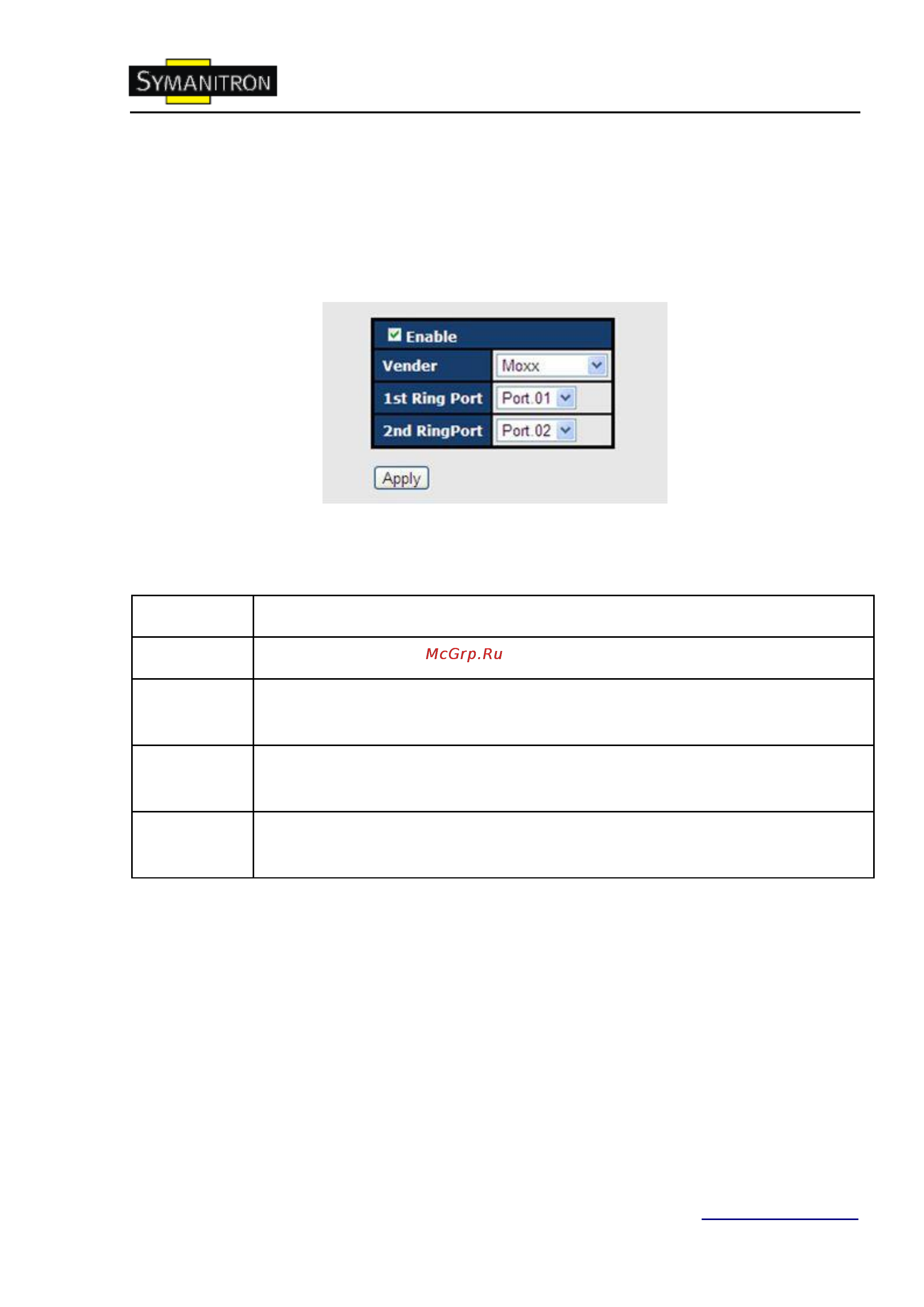

Рис. Интерфейс All-Ring
В таблице описаны основные поля:
Поле
Описание
Enable
Включение функции All-Ring
Vender
Выбор производителя, к кольцевым топологиям которого вы хотите
подсоединиться
1sr Ring
Port
Выбор подключенного к кольцу порта
2nd Ring
Port
Выбор подключающего к кольцу порта
5.1.3.5. Технология Sy-RSTP
Sy-RSTP это улучшенная версия STP. Sy-RSTP обеспечивает быструю сходимость
логического дерева из-за изменений в топологии. Система также поддерживает STP и
автоматически обнаруживает подсоединенное устройство, которое работает по
протоколам STP или Sy-RSTP.
