Руководство пользователя SWS-42F-w
14 www.symanitron.ru

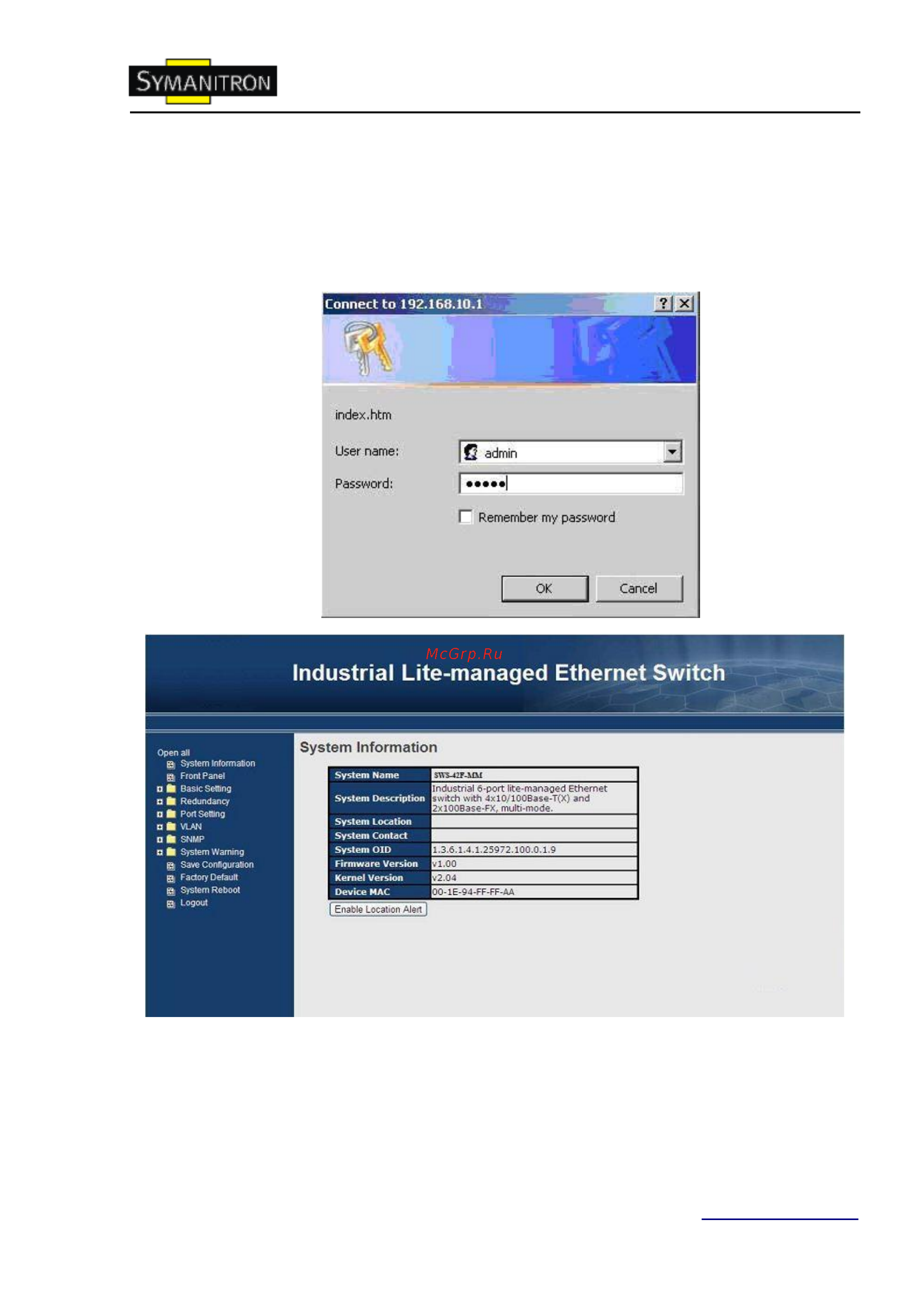

3. Появится окно входа
4. Введите имя пользователя и пароль. Имя пользователя и пароль по умолчанию –
admin.
5. Нажмите Enter или кнопку OK, затем появится главный интерфейс веб-управления
Рис. Основной интерфейс
