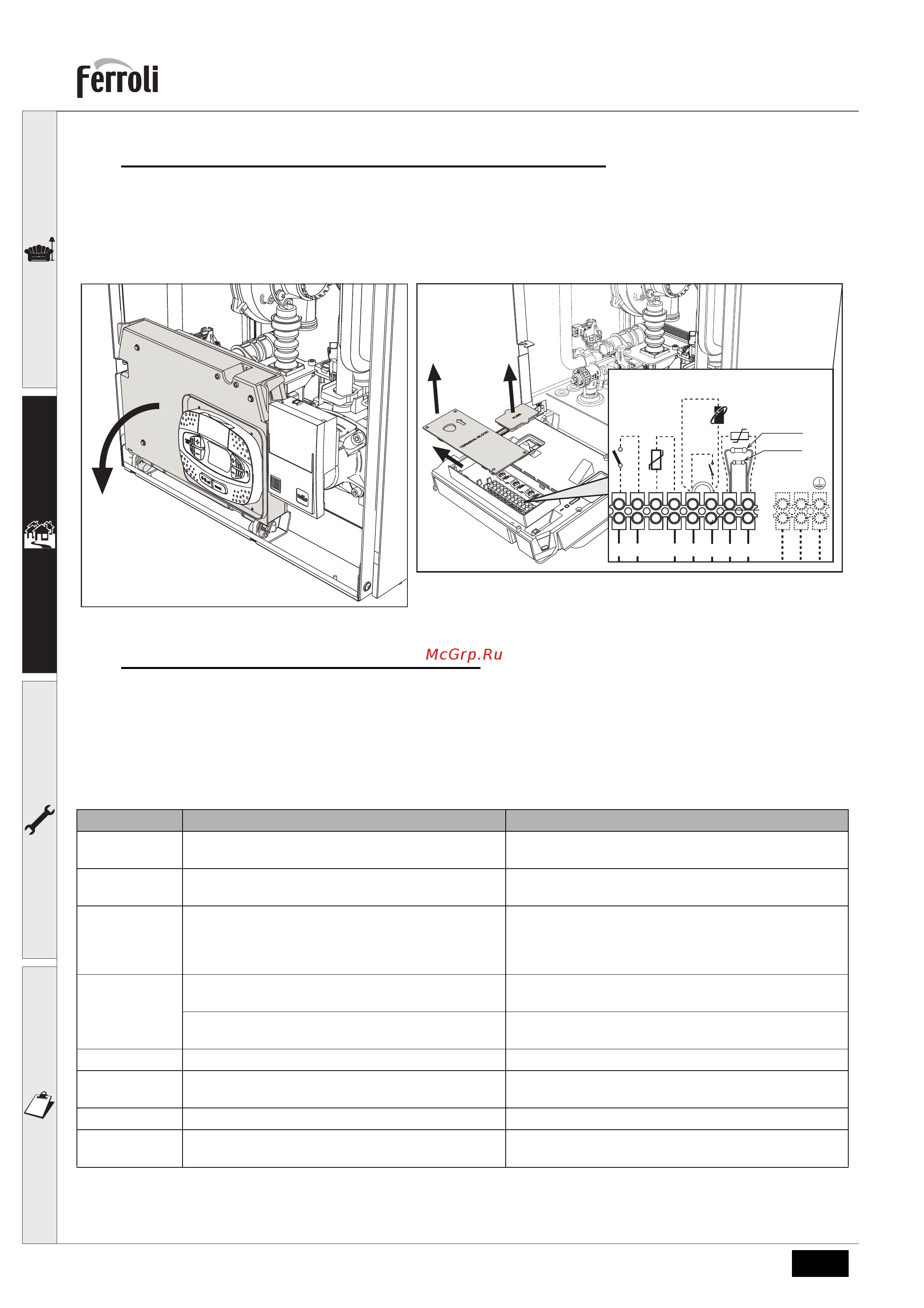

BLUEHELIX TECH RRT 24 H
14 RU
cod. 3541C660 - Rev. 01 - 05/2018
Доступ к электрической клеммной колодке и предохранителю
После снятия передней панели ( *** 'Открытие передней панели' on page 33 ***) можно получить доступ к клеммной колодке
(M) и предохранителю (F), действуя согласно нижеприведенным указаниям (рис. 20 и рис. 21). Клеммы, указанные на
рис. 21, должны иметь чистые контакты (не 230В). Расположение зажимов и их назначение показаны также на
электрической схеме на рис. 57.
Плата реле переменного выхода LC32 (опция)
Реле переменного выхода LC32 состоит из небольшой платы с обменом свободными контактами (под замыканием
понимается контакт между C и NA). Функцией управляет программное обеспечение.
Для установки внимательно следуйте инструкциям, входящим в упаковку комплекта и приведенным на электрической схеме
на рис. 57.
Для использования желаемой функции обращайтесь к таблица 2.
Таблица.2- Настройки LC32
рис.20
рис.21
Параметр b07 Функция LC32 Действие LC32
0
Управляет второстепенным газовым клапаном (по
умолчанию).
Контакты замыкаются при подаче питания на газовый
клапан (в котле).
1
Используется в качестве выходного сигнала тревоги
(включение контрольной лампы).
Контакты замыкаются при наличии ошибки (общей).
2 Управляет клапаном заполнения водой.
Контакты остаются замкнутыми до того момента, пока
давление воды в отопительном контуре не
восстановится
до нормального (после ручной или автоматической
дозаправки).
3
Управляет 3-ходовым клапаном режима "Солнечные
панели" .
Контакты замыкаются при активном режиме ГВС.
Управляет насосом системы антибактериальной
защиты (только при b01 = 2).
Контакты замыкаются при работающей
антибактериальной защите.
4 Управляет вторым насосом системы отопления. Контакты замыкаются при активном режиме отопления.
5
Используется в качестве выходного сигнала
тревоги
(выключение контрольной лампы).
Контакты размыкаются при наличии ошибки (общей).
6 Указывает на зажигание горелки. Контакты замыкаются при наличии пламени.
7 Управляет нагревателем сифона.
Контакты замыкаются при активном режиме
противоморозной защиты.
F
M
10kOhm
1.8kOhm
72
139
138
A
1 2 3 4 5
6 7 8
LN
155
