BLUEHELIX TECH RRT 24 H
19RU
cod. 3541C660 - Rev. 01 - 05/2018
Подсоединение к коллективным дымоходам

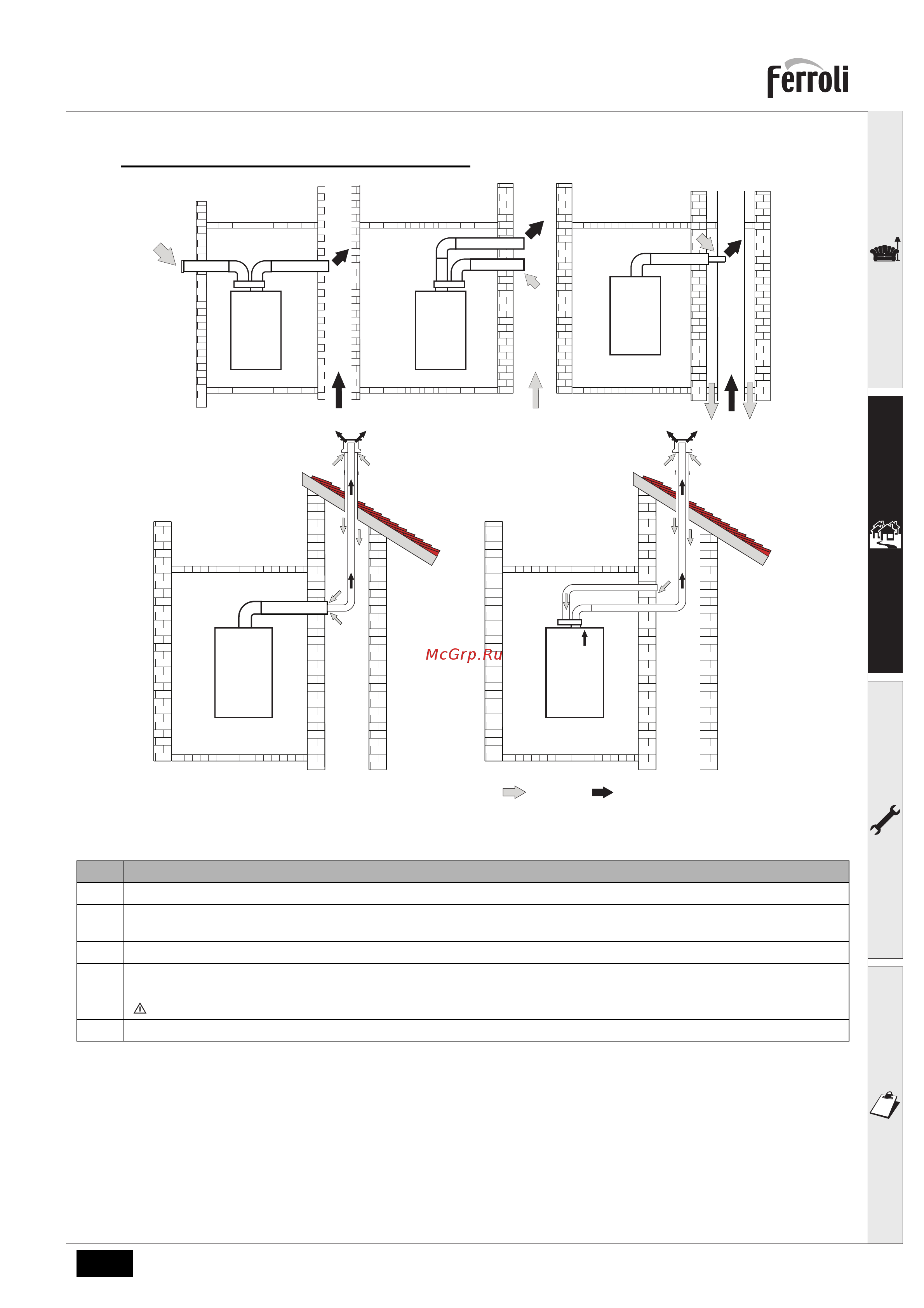

рис. 28- Примеры подсоединения к дымоходам ( = Воздух/ = Дымовые газы)
Таблица.7 - Варианты исполнения
Если требуется подключить котел BLUEHELIX TECH RRT 24 H к коллективному дымоходу или к отдельному дымоходу с
естественной тягой, такие дымоходы должны быть спроектированы профессиональным специалистом при соблюдении
требований действующего законодательства и должны быть предназначены для работы с агрегатами с закрытой камерой
сгорания и вентилятором.
Невозвратный клапан с затвором
Котел BLUEHELIX TECH RRT 24 H в стандартном исполнении оснащен невозвратным клапаном с затвором (система против
обратного тока), поэтому его можно подключать к коллективным дымоходам с избыточным давлением, но только если он
работает на газе G20.
Тип Наименование
C2X Забор приточного воздуха и удаление дымовых газов через общий дымоход (всасывание и вывод через одну трубу).
C4X Забор приточного воздуха и удаление дымовых газов через раздельные общие дымоходы, подвергающиеся одинаковым
ветровым воздействиям.
C8X Удаление дымовых газов через отдельный или общий дымоход и забор приточного воздуха через отверстие в стене.
B3X Забор
приточного воздуха из помещения установки аппарата через коаксиальный трубопровод (включающий
дымоотводящую трубу) и удаление дымовых газов через общий дымоход с естественной тягой.
ВНИМАНИЕ - В ПОМЕЩЕНИИ ДОЛЖНА БЫТЬ ПРЕДУСМОТРЕНА ЭФФЕКТИВНАЯ СИСТЕМА ВЕНТИЛЯЦИИ
C93 Удаление дымовых газов с вертикальной трубой и забор приточного воздуха через существующий дымоход.
C
8X
C
2X
C
4X
C
93
C
93
