BLUEHELIX TECH RRT 24 H
4 RU
cod. 3541C660 - Rev. 01 - 05/2018
1. Инструкции по эксплуатации
1.1 Предисловие
Уважаемый покупатель!
BLUEHELIX TECH RRT 24 H
представляет собой конденсационный котел с
предварительным приготовлением газовоздушной смеси
,
имеющий стальной теплообменник и предназначенный для выработки воды ГВС.
Котел отличается исключительно высоким кпд
и
очень низким уровнем вредных выбросов; он может работать как на природном, так на сжиженном газе и оснащен микропроцессорной
системой управления.
Агрегат имеет герметичную камеру сгорания и может быть установлен в закрытом помещении или снаружи в
частично защищенном месте
(согласно нормам EN 297/A6) с температурой до -5°C (-15°C при использовании комплекта для защиты от замерзания).
A
Котел подготовлен для подключения к внешнему бойлеру для производства горячей воды
(факультативно). В данной инструкции все функции, относящиеся к производству горячей воды работают
только при наличии бойлера для системы ГВС (факультативного), подключенного в соответствии с
указаниями на sez. 2.3
1.2 Панель управления

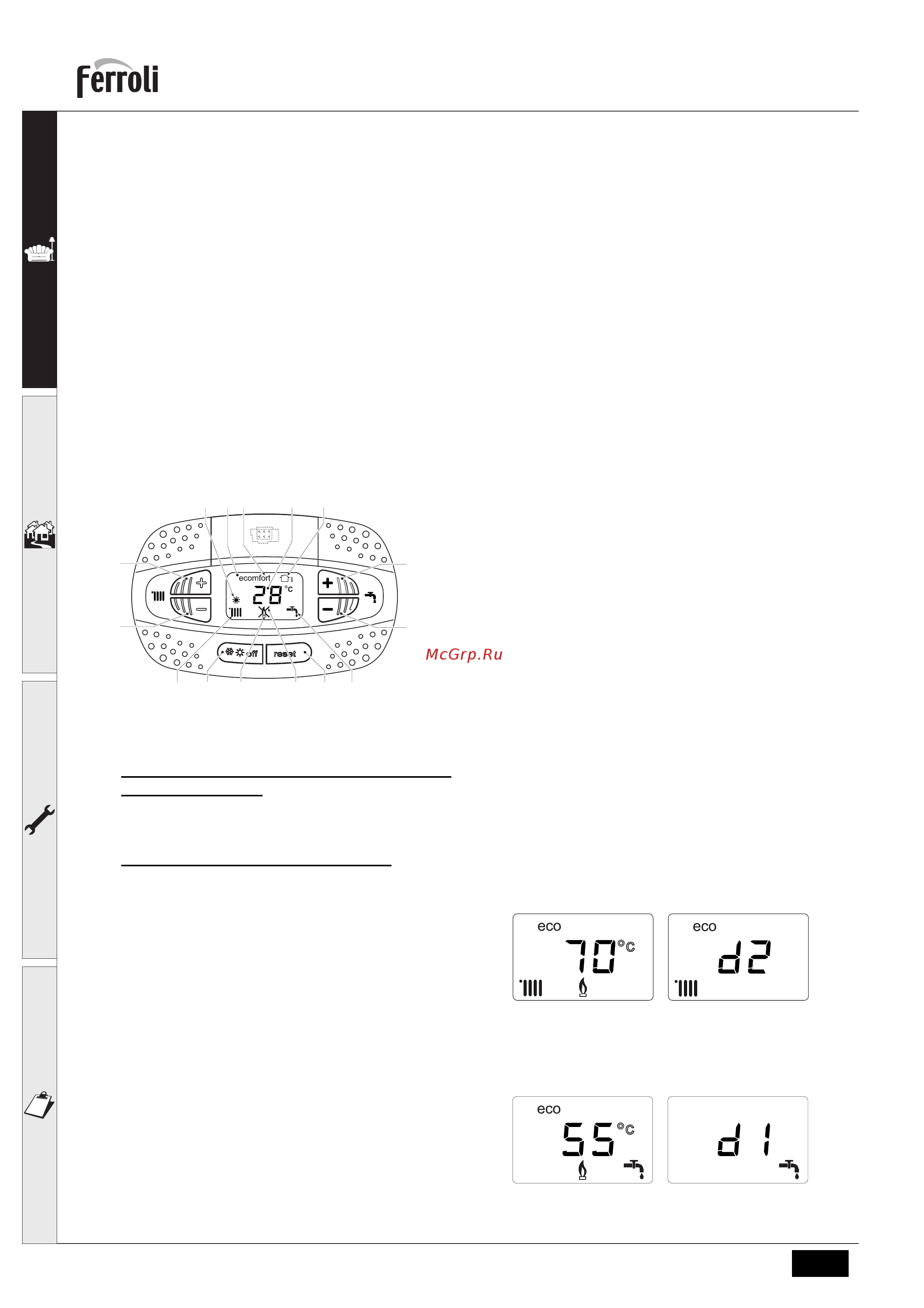

рис.1- Панель управления
Условные обозначения на панели
управления рис.1
1 Кнопка уменьшения задаваемой температуры в
системе ГВС
2
Кнопка увеличения задаваемой температуры в системе ГВС
3 Кнопка уменьшения задаваемой температуры в
системе отопления
4
Кнопка увеличения задаваемой температуры в системе
отопления
5 Дисплей
6 Кнопка сброса - Меню "Плавная температура"
7 Кнопка выбора режимов "Зима", "Лето", "ВЫКЛ
устройства", "ECO", "COMFORT"
8
Индикация работы в режиме Eco ("Экономия") или Comfort
9 Индикация работы агрегата в режиме ГВС
10 Индикация режима "Лето"
12
Индикация многофункционального режима (мигает при
активной функции защиты теплообменника)
13 Индикация работы агрегата в режиме отопления
14a Индикация включенной горелки (мигает во время
калибровки и самодиагностики)
14b
Появляется при наличии сбоя, приведшего к блокировке
агрегата. Для возобновления работы агрегата необходимо
нажать на кнопку сброса RESET (поз. 6)
17 Обнаружен датчик наружной температуры (при
наличии дополнительного внешнего зонда)
Индикация во время работы котла
Режим отопления
О поступлении запроса на отопление (от комнатного
термостата или пульта ДУ с таймером) сообщает
включение радиатора.
На дисплее (поз. 12 - рис.1) высвечивается текущая
температура в подающем контуре системы отопления, а
во время ожидания режима отопления - символ “d2”.
рис.2
Режим ГВС
О поступлении запроса на горячее водоснабжение (в
результате забора горячей воды) сообщает включение крана.
На дисплее (поз. 12 -
рис.1
) высвечивается текущая
температура горячей воды на выходе, а во время ожидания
режима ГВС - символ
“d1“
.
рис.3
9
4
1712
8510
3
2
1
14b14a 6713
