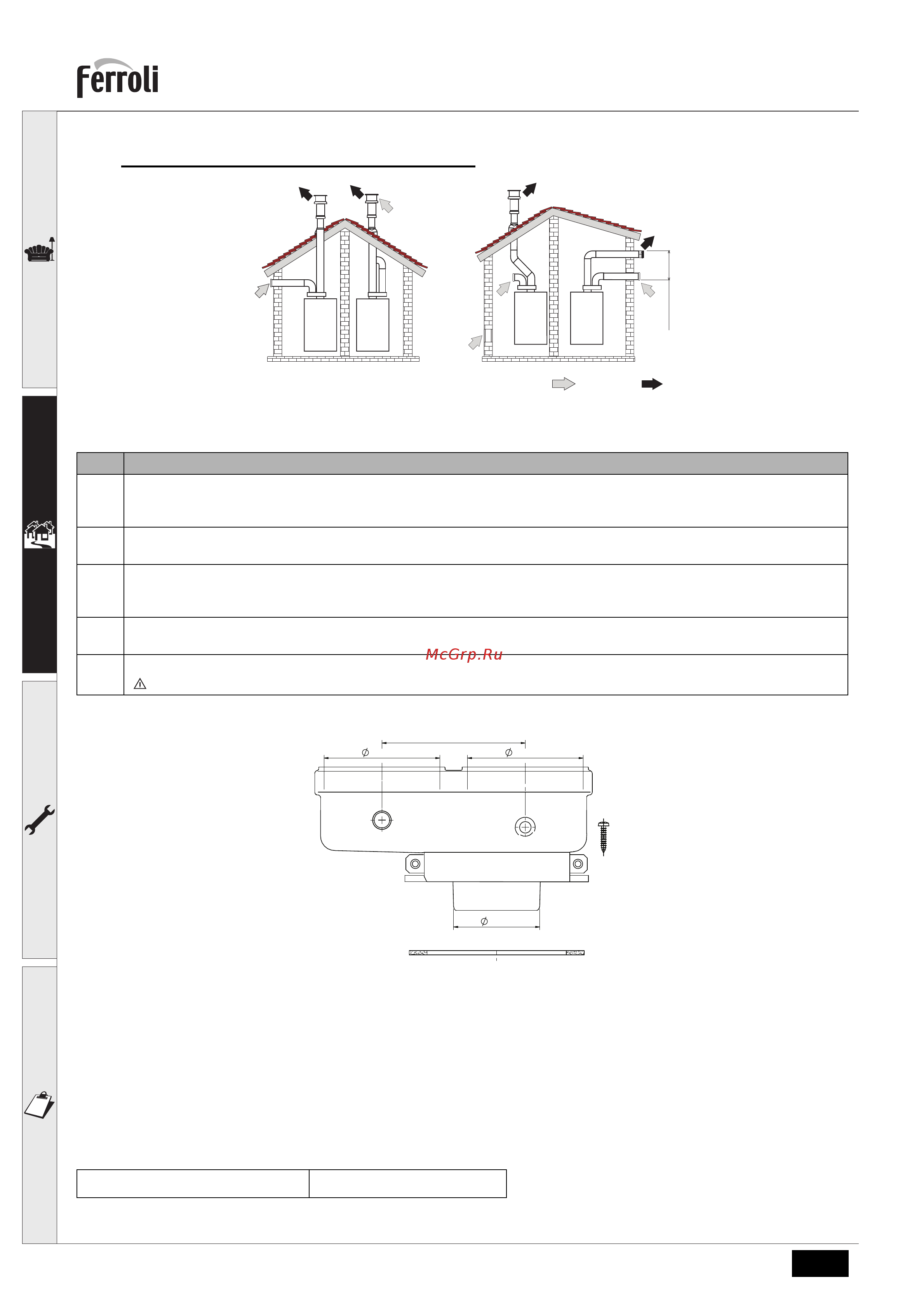

Подсоединение с помощью раздельных труб
рис. 24- Примеры подсоединения с помощью раздельных труб ( = Воздух/ = Дымовые газы)
Таблица.4 - Варианты исполнения
Для подсоединения с помощью раздельных труб установите на агрегате следующий соединительный элемент:
рис. 25- Исходная принадлежность для раздельных труб
Перед выполнением монтажа убедитесь в отсутствии превышения максимально допустимой длины дымоходов с помощью
простого расчета:
1. Окончательно определите схему прокладки раздвоенных дымоходов, включая принадлежности и выпускные оголовки.
2. В соответствии с таблица 6 определите потери в
м
экв
(эквивалентных метрах) на каждом компоненте в зависимости от
его расположения.
3. Проверьте, чтобы общая сумма потерь была меньше или равна максимально допустимой длине, указанной в таблица 5.
Таблица.5- Максимальная длина раздельных трубопроводов
Тип Наименование
C1X Горизонтальные трубы для притока воздуха и удаления дымовых газов через стену. Оголовки для удаления дымовых
газов и притока воздуха должны быть коаксиального типа или установлены на небольшом расстоянии друг от друга (не
более 50 см), чтобы они подвергались одинаковым ветровым воздействиям.
C3X Вертикальные трубы для притока воздуха и удаления дымовых газов
через крышу. Оголовки для удаления дымовых
газов и притока воздуха как для типа C12
C5X Горизонтальные или вертикальные трубы для удаления дымовых газов и притока воздуха с оголовками,
расположенными в местах с разным давлением. Отверстия для удаления дымовых газов и притока воздуха не должны
находиться на противоположных стенах.
C6X Отдельные системы притока воздуха
и удаления дымовых газов, выполненные из труб одобренного типа (согласно
стандарту EN 1856/1)
B2X Забор приточного воздуха из помещения, где установлен аппарат, и удаление дымовых газов через стену или крышу.
ВНИМАНИЕ - В ПОМЕЩЕНИИ ДОЛЖНА БЫТЬ ПРЕДУСМОТРЕНА ЭФФЕКТИВНАЯ СИСТЕМА ВЕНТИЛЯЦИИ
Максимально допустимая длина
70 м
экв
C5x
C
3x
B2x
C1x
max 50 cm
80
100
80
60
cod. 041082X0
