BLUEHELIX TECH RRT 24 H
24 RU
cod. 3541C660 - Rev. 01 - 05/2018
Активация режима TEST
Сделайте запрос на отопление или ГВС.
Одновременно нажмите на кнопки системы отопления (поз. 3 и 4 - рис.1) на 5 секунд для активации тестового режима TEST.
Котел включится на максимальной мощности, заданной так, как указано в следующем параграфе.
На дисплее будут мигать символы отопления и ГВС (рис. 32), а рядом отображаться мощность отопления.

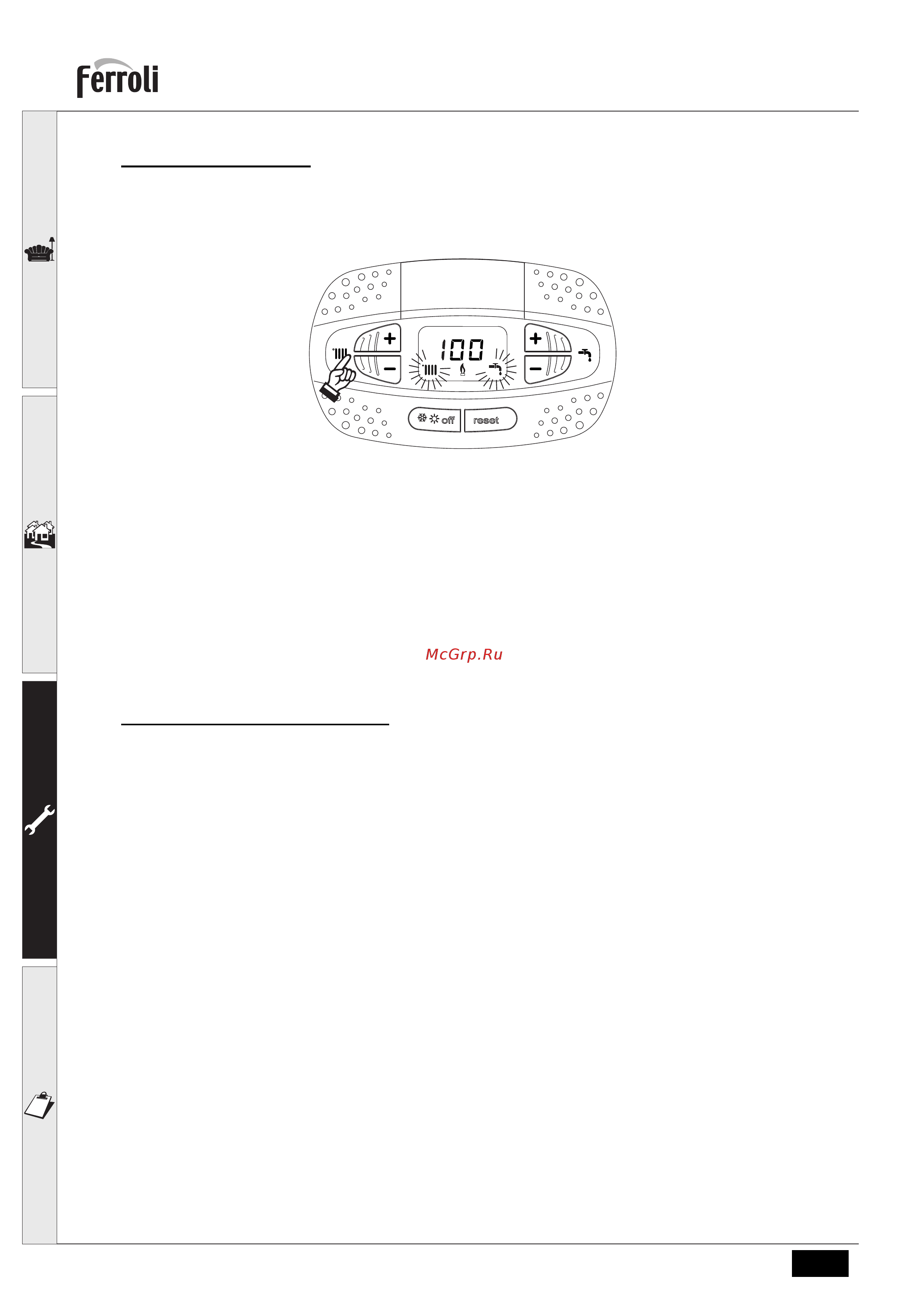

рис. 32- Режим TEST (мощность
системы отопления = 100%)
Нажмите на кнопки системы отопления (поз. 3 и 4 - рис.1) для увеличения или уменьшения мощности (минимальная
мощность=0%, максимальная мощность=100%).
При нажатии на кнопку ГВС “-” (поз. 1 - рис.1) мощность котла немедленно настраивается на минимальную (0%).
Подождите примерно 1 минуту, пока система стабилизируется.
При нажатии на кнопку системы ГВС “+” (поз. 2 - рис.1) мощность котла немедленно
настраивается на максимальную (100%).
В случае активации режима TEST и забора воды ГВС, достаточного для активации режима ГВС, котел остается в режиме
TEST, но 3-ходовой клапан переключается в режим ГВС.
Для отключения режима TEST одновременно нажмите на кнопки отопления (поз. 3 и 4 - рис.1) на 5 секунд.
Режим TEST в любом случае автоматически отключится через 15 минут или по
завершении забора воды ГВС (в случае если
величина забора достаточна для активации режима ГВС).
Регулировка мощности отопления
Для регулировки мощности отопления установите котел в режим TEST (см. sez. 3.1). Нажимайте кнопки задания температуры
воды в системе отопления (поз. 3 - рис.1) для соответственного увеличения или уменьшения мощности (минимальная = 00
/ максимальная = 100). При нажатии в течение 5 секунд после этого кнопки "СБРОС" сохранится только что заданная
максимальная мощность. Выйдите из режима TEST (см. sez. 3.1).
