BLUEHELIX TECH RRT 24 H
41RU
cod. 3541C660 - Rev. 01 - 05/2018
3.4 Устранение неисправностей
Диагностика
ЖК-дисплей выключен
ЖК-дисплей включен
В случае неисправности или проблем функционирования мигает подсветка дисплея и на нем высвечивается код
соответствующей неисправности.
Бывают неисправности, вызывающие постоянную блокировку (обозначаемые буквой “A”): для возобновления работы
достаточно нажать клавишу сброса Reset (поз. 6 - рис.1) на 1 секунду, либо использовать кнопку RESET устройства
дистанционного управления с таймером (дополнительное оснащение), если таковое установлено; если котел не
запускается,
необходимо вначале устранить неисправность.
Другие неисправности (обозначаемые буквой “F”) вызывают временную блокировку, которая снимается автоматически, как
только вызвавший сбой параметр возвращается в нормальные рабочие пределы.
Убедитесь, что плата подключена к электропитанию: с помощью цифрового
мультиметра проверьте наличие напряжения питания.
Если оно отсутствует, проверьте проводку.
Если имеется достаточное напряжение (в диапазоне 195-253
В
переменного тока), проверьте состояние предохранителя
(3.15AL@230VAC). Предохранитель находится на плате. Чтобы получить
доступ к нему, см. рис. 20 и рис. 47.

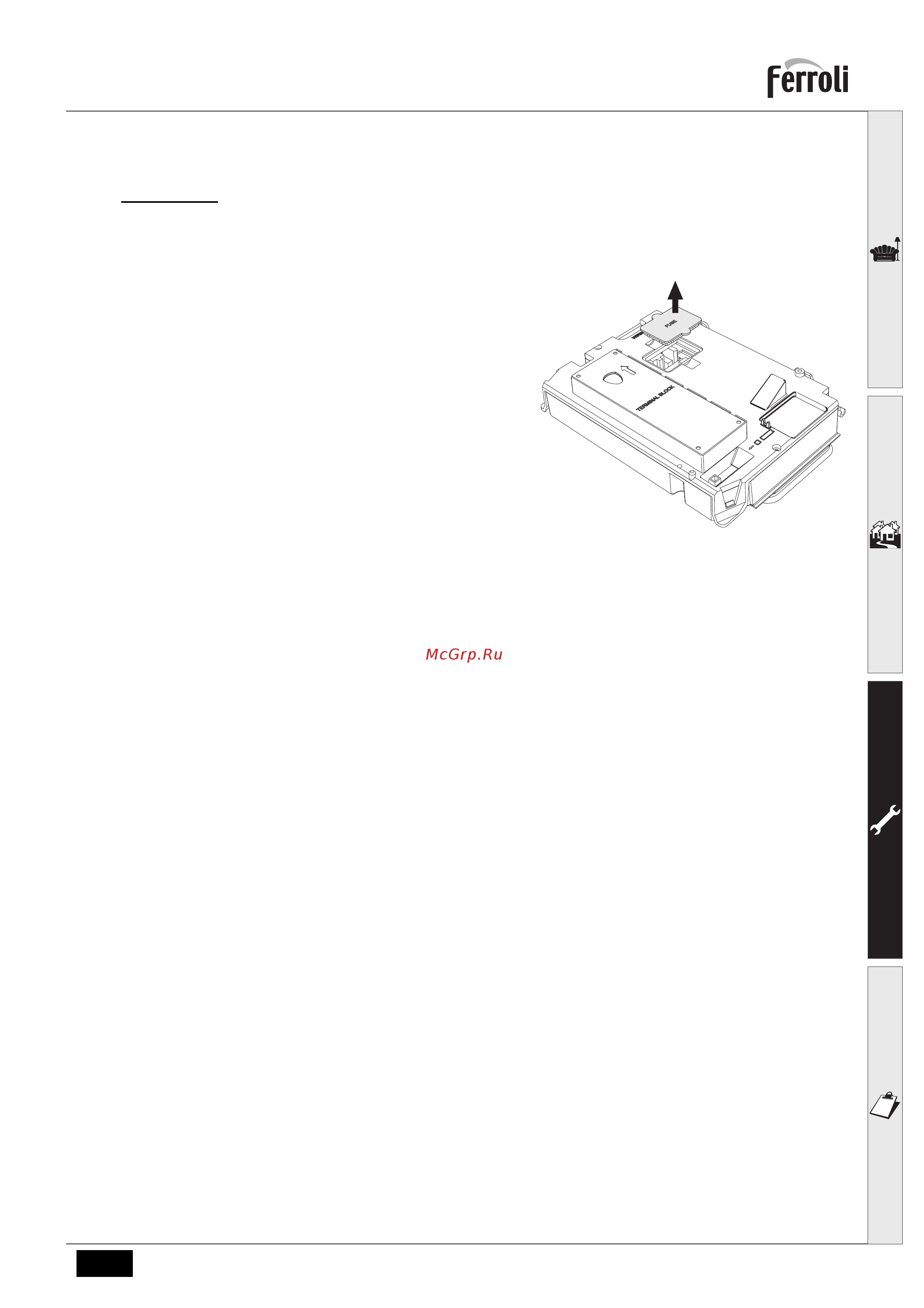

рис. 47- Посадочное место предохранителя
