BLUEHELIX TECH RRT 30 H
10 RU
cod. 3541C670 - Rev. 01 - 05/2018
2. Монтаж
2.1 Указания общего характера
УСТАНОВКА И НАСТРОЙКА ГОРЕЛКИ ДОЛЖНА ОСУЩЕСТВЛЯТЬСЯ ТОЛЬКО СПЕЦИАЛИЗИРОВАННЫМ ПЕРСОНАЛОМ,
ИМЕЮЩИМ ПРОВЕРЕННУЮ КВАЛИФИКАЦИЮ, ПРИ СОБЛЮДЕНИИ ПРИВЕДЕННЫХ В НАСТОЯЩЕМ ТЕХНИЧЕСКОМ
РУКОВОДСТВЕ УКАЗАНИЙ, ПРЕДПИСАНИЙ ДЕЙСТВУЮЩЕГО ЗАКОНОДАТЕЛЬСТВА, ПОЛОЖЕНИЙ МЕСТНЫХ НОРМ И
ПРАВИЛ, И В СООТВЕТСТВИИ С ПРИНЯТЫМИ ТЕХНИЧЕСКИМИ ТРЕБОВАНИЯМИ.
2.2 Место установки
B
Камера сгорания агрегата герметично изолирована от окружающей среды, поэтому он может
устанавливаться в любом помещении, за исключением гаражей и авторемонтных мастерских. Тем не менее
помещение, в котором устанавливается котел, должно иметь достаточную вентиляцию для
предотвращения опасных ситуаций в случае утечек газа, даже если они незначительны. В противном
случае может возникнуть опасность удушения и
отравления, либо взрыва и пожара. Данная норма
безопасности предусмотрена директивой ЕС №2009/142 для всех агрегатов, работающих на газе, в том
числе и для так называемых агрегатов с закрытой камерой.
Агрегат пригоден для работы в частично защищенном месте при минимальной температуре -5°C. Агрегат, оснащенный
специальным комплектом против замерзания, может использоваться при минимальной температуре до
-15°C. Котел должен
устанавливаться в укрытии, например, под скатом крыши, внутри балкона или в защищенной нише.
В любом случае, место установки должно быть свободным от пыли, огнеопасных предметов или материалов или едких газов.
Котел предназначен для навешивания на стену и поставляется в комплекте с подвесным кронштейном. Крепление к стене
должно обеспечивать стабильность
и прочность положения котла.
A
Если агрегат устанавливается среди мебели или боком к стене, следует предусмотреть свободное пространство,
необходимое для демонтажа кожуха и выполнения обычных работ по техобслуживанию.
2.3 Гидравлические подключения
Предупреждения
B
Сливное отверстие предохранительного клапана должно быть соединено с воронкой или канализацией во
избежание попадания воды на пол в случае срабатывании клапана при превышении давления в отопительной
системе. В противном случае изготовитель котла не несет никакой ответственности за затопление помещения при
срабатывании предохранительного клапана.
B
Перед установкой тщательно промойте все трубы системы, чтобы удалить отложения или загрязнения, которые
могут отрицательно сказаться на работе котла.
В случае замены теплогенераторов в существующих установках необходимо полностью опорожнить систему и
должным образом очистить ее от шлама и загрязнений. Используйте для этого только подходящие и надежные
средства для чистки тепловых установок (см.
следующий параграф), которые не повреждают металлических,
пластмассовых или резиновых частей. Изготовитель не отвечает за повреждение генератора, вызванное
неправильной очисткой системы или ее отсутствием.
Выполните подключения к соответствующим штуцерам (см. рис. 51, рис. 52 и рис. 53) в соответствии с символами,
нанесенными на сам агрегат.

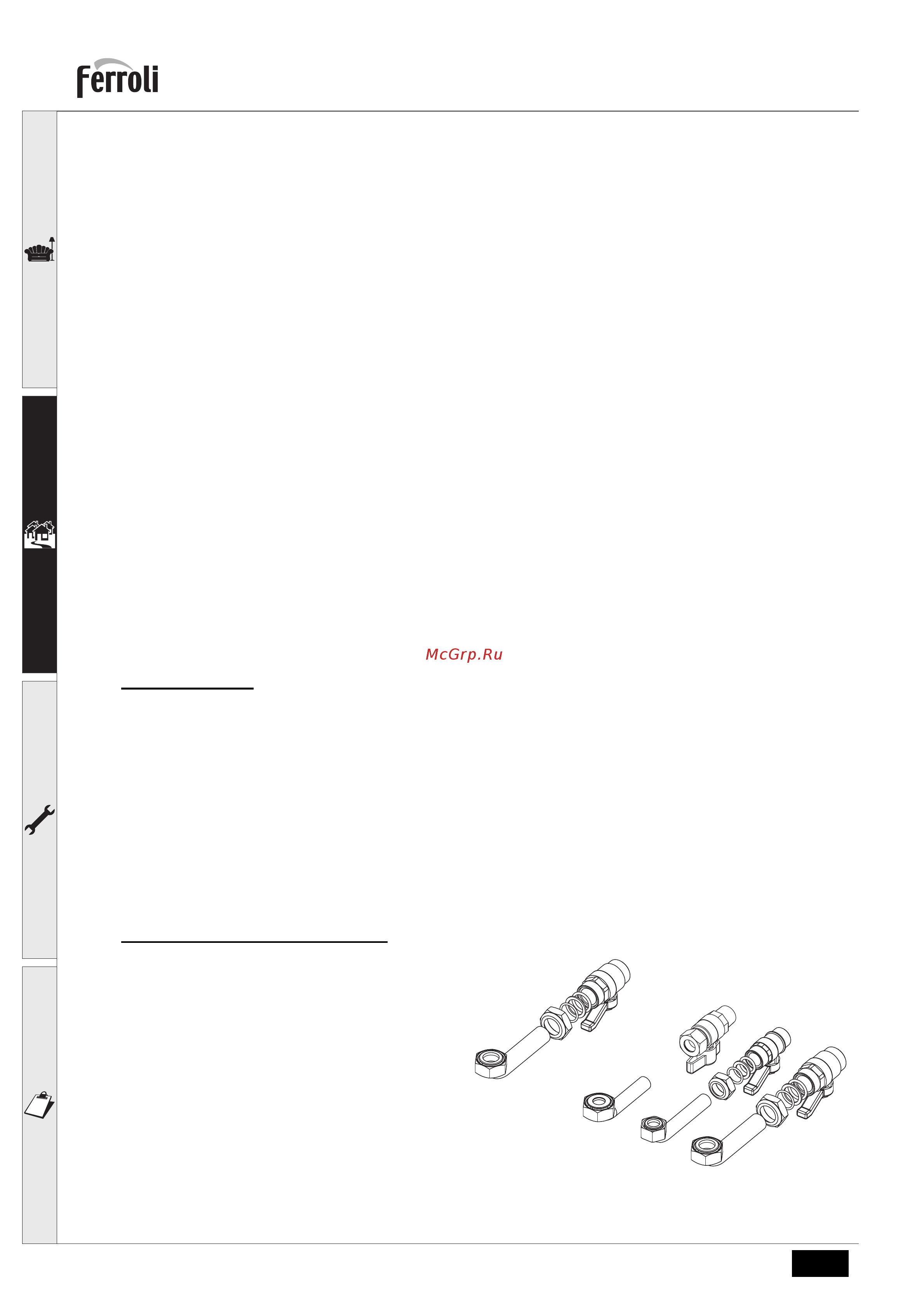

Гидравлический комплект (опция)
По запросу может быть поставлен комплект соединений
(код 012044W0), позволяющий выполнить
гидравлическое подключение котла к стене.
7 - Вход газа
9 - Вход воды ГВС
10 - Подача в систему
11 - Возврат из системы
рис. 18- Гидравлический комплект
10
7
11
9
