BLUEHELIX TECH RRT 30 H
37RU
cod. 3541C670 - Rev. 01 - 05/2018

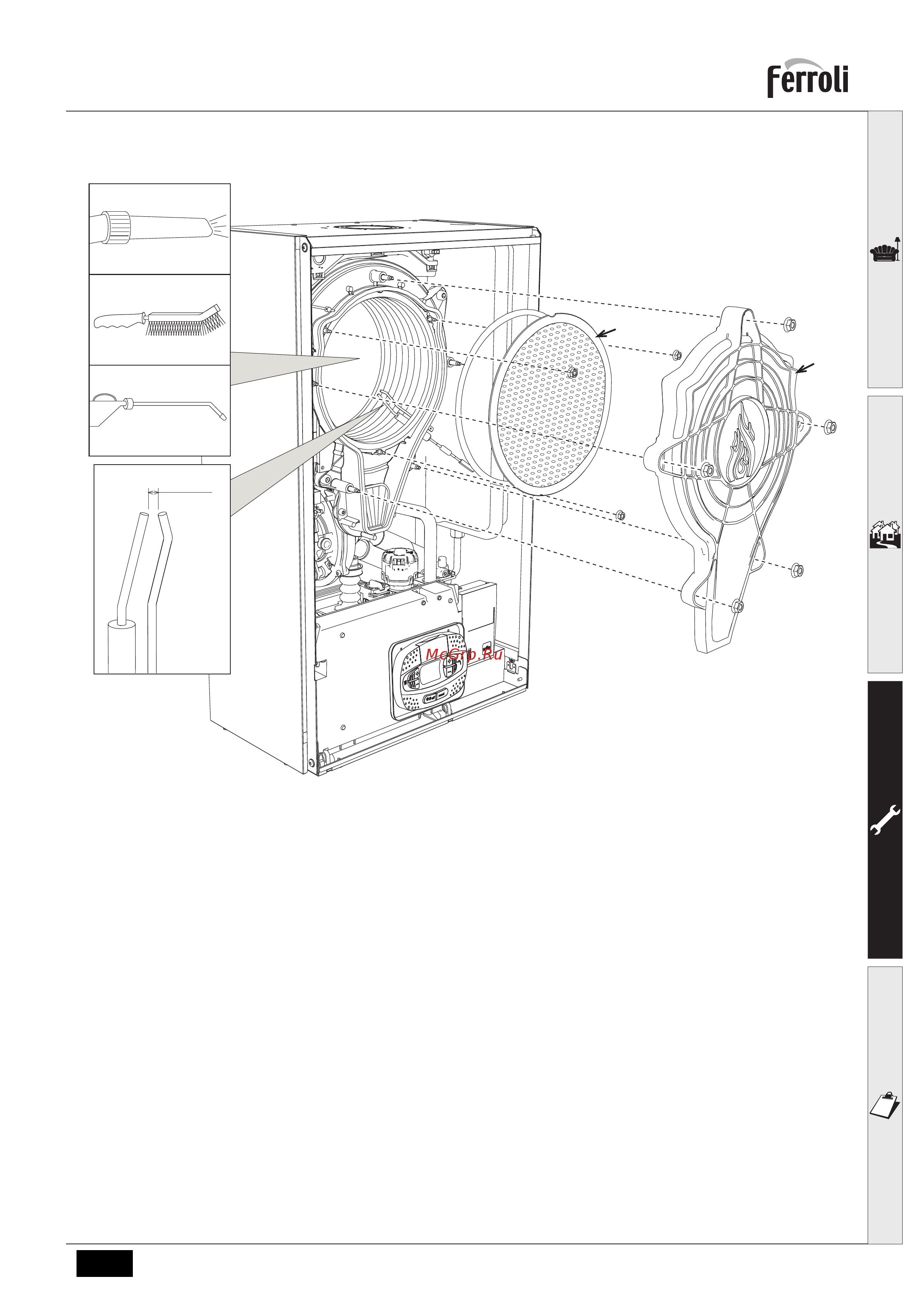

Демонтаж горелки и очистка теплообменника
рис.41
• Отключите электрическое питание и закройте газовый кран на входе в клапан.
• Открутите 5 винтов крепления крышки теплообменника.
• Открутите 3 винта крепления горелки.
• Проверьте правильное расстояние между электродами.
• Для очистки теплообменника рекомендуется снять электрод (см. рис. 44).
• Очистите внутреннюю часть теплообменника с помощью принадлежностей, указанных на рис. 41.
Не используйте металлических щеток
, которые могут повредить теплообменник.
3.5 mm
2
1
