Противообледенительный комплект для установки снаружи (опция)
В случае установки котла снаружи в недостаточно защищенном месте для работы при температурах от -5°C до -15°C агрегат
должен быть оборудован специальным противообледенительным комплектом. Для правильного выполнения монтажа
руководствуйтесь инструкциями, прилагаемыми к комплекту.
Соединение с бойлером для ГВС
Электронная плата агрегата предназначена также для управления внешним бойлером для производства воды ГВС.
Соединения труб системы отопления и ГВС должны быть выполнены в соответствии со схемой рис. 19. Выполните
электрические подключения в соответствии с электрической схемой на рис. 57. Для этой цели необходимо использовать
комплект с кодом 1KWMA11W. При следующем включении агрегата система управления опознает
датчик бойлера и
автоматически настраивается на работу с ним, вызывая активацию дисплея и устройств управления, необходимые для
работы в режиме ГВС.

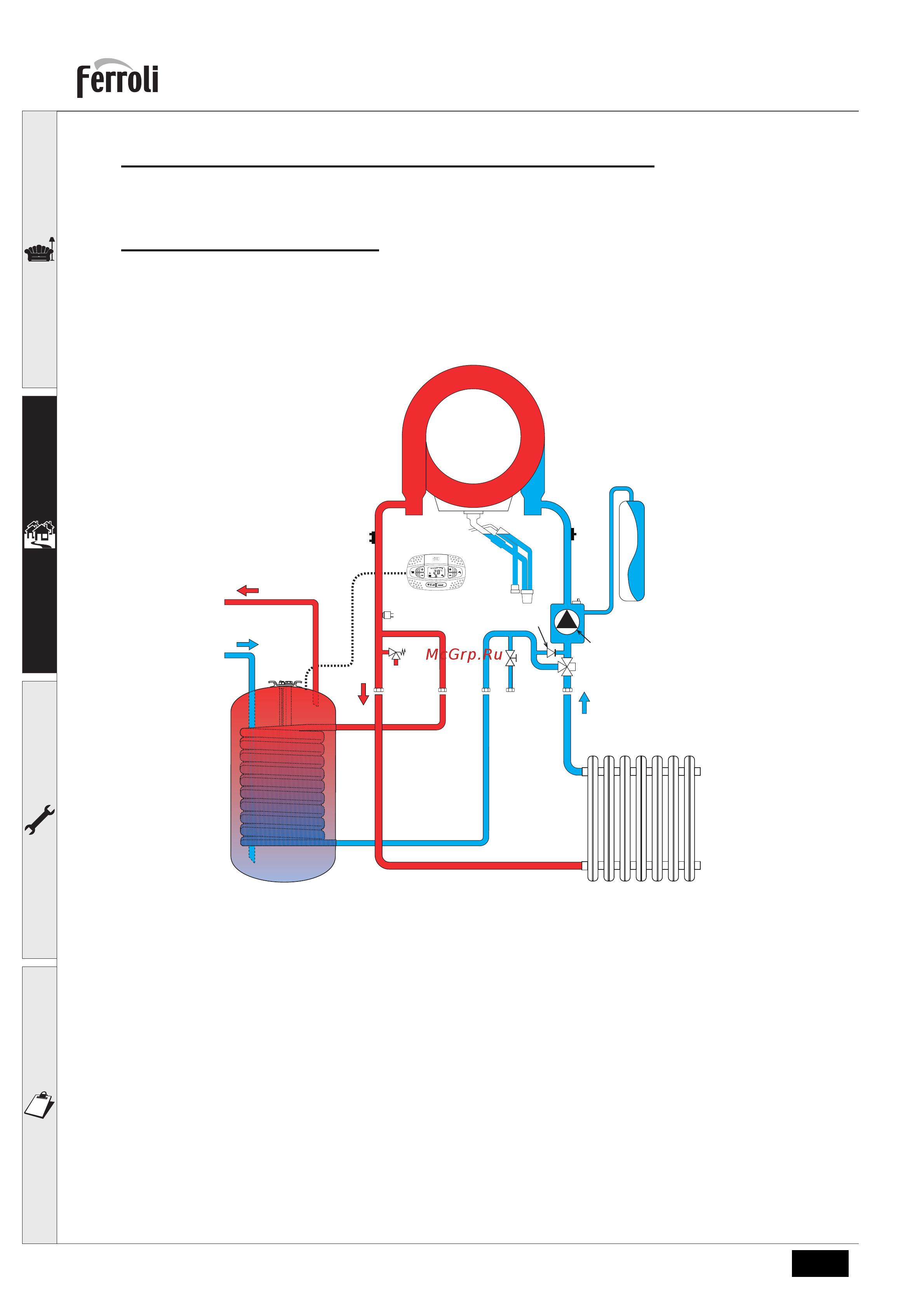

рис. 19- Схема соединений с внешним бойлером
8 Выход горячей воды ГВС
9 Вход горячей воды ГВС
10 Подача в систему - Ø3/4"
11 Возврат из системы - Ø3/4"
95 Распределительный клапан
209 Подача в бойлер - Ø3/4”
210 Возврат из бойлера - Ø3/4”
8
9
10
11
14
186
34
56
36
193
32
74
95
241
114
209
210
