BLUEHELIX TECH RRT 30 H
38 RU
cod. 3541C670 - Rev. 01 - 05/2018

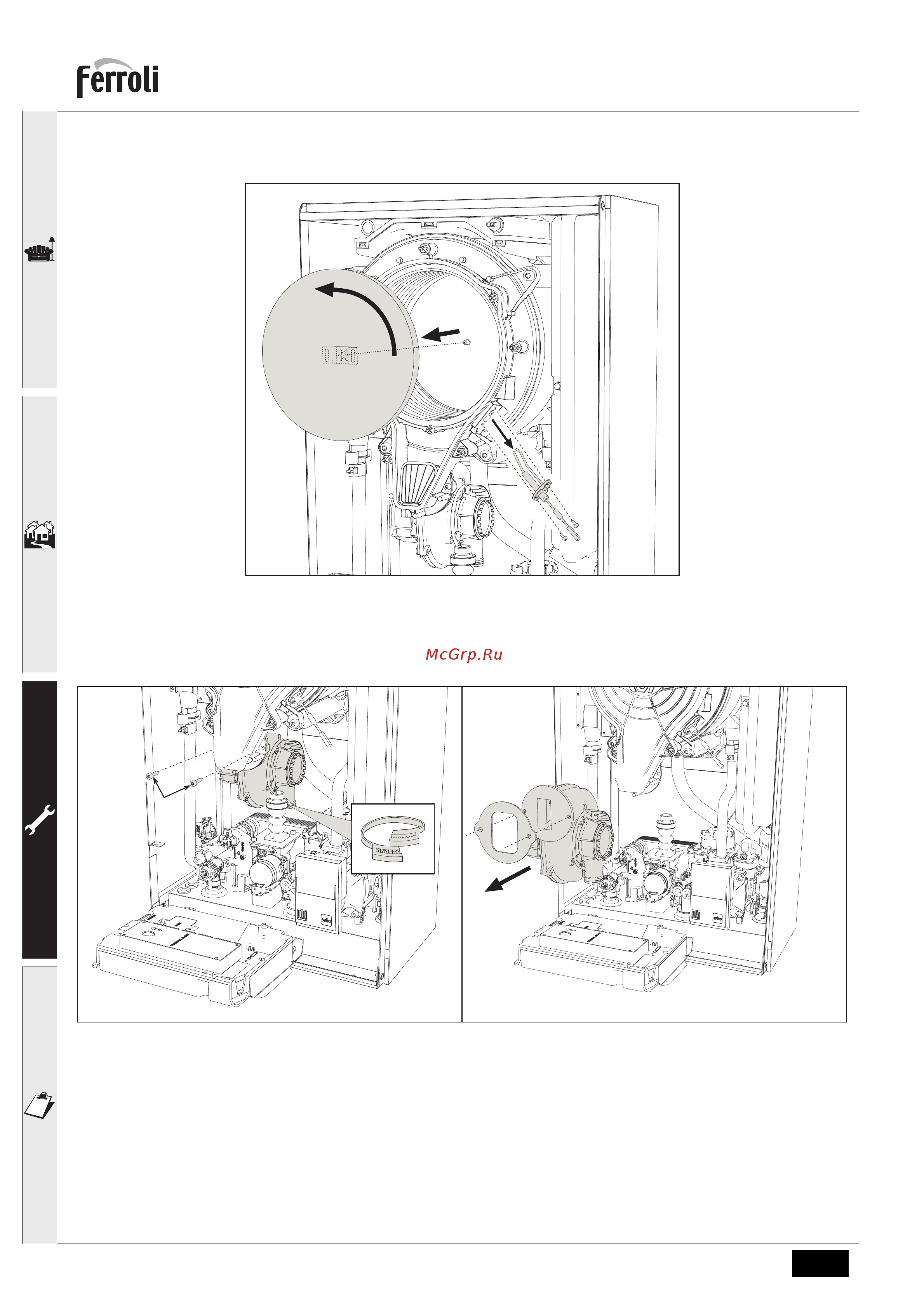

Замена изоляции теплообменника
• Отключите электрическое питание и закройте газовый кран на входе в клапан.
• Снимите крышку теплообменника и горелку (см. рис. 41).
• Снимите электрод “1”.
• Поверните изолирующий диск “2” и снимите его.
Вентилятор
рис.42
• Отключите электрическое питание и закройте газовый кран на входе в клапан.
• Снимите разъем с вентилятора.
• Снимите хомут “1” газовой трубы и открутите винты “2”.
• Снимите электрические соединения вентилятора и снимите его.
1
2
3
1
2
3
