BLUEHELIX TECH RRT 30 H
36 RU
cod. 3541C670 - Rev. 01 - 05/2018
Замена основного теплообменника
A
Прежде чем приступать к выполнению следующих инструкций рекомендуется организовать защиту внутренней
среды и электрического блока котла от случайных разливов воды.

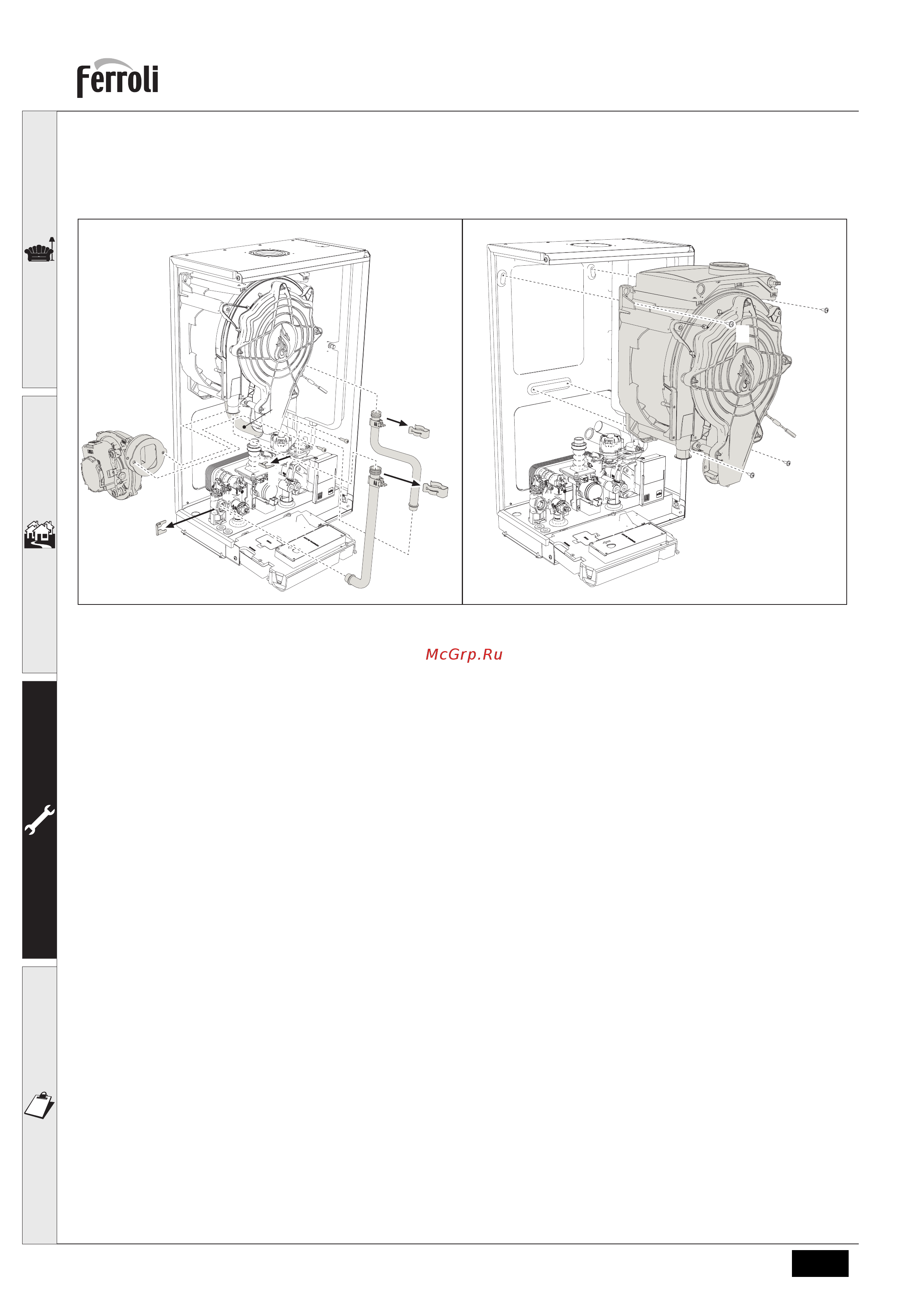

рис. 40- Основной теплообменник
• Отключите электрическое питание и закройте газовый кран на входе в клапан.
• Отсоедините разъем датчика дыма.
• Отсоедините разъем вентилятора.
• Отсоедините разъем электрода зажигания от платы.
• Слейте воду
из отопительного контура котла.
• Извлеките соединение дымоходов (концентрическое или дополнительное для раздельных труб).
• Снимите вентилятор.
• Снимите зажимы двух труб на теплообменнике, насосе и гидравлическом блоке.
• Снимите 2 верхних винта “5” крепления теплообменника к раме (рис. 40).
• Снимите 2 нижних винта “5” крепления теплообменника к раме (рис.40).
• Снимите теплообменник.
• Вставьте новый теплообменник
на нижние винты “5”.
• Для сборки выполните операции в обратном порядке.
