BLUEHELIX TECH RRT 30 H
46 RU
cod. 3541C670 - Rev. 01 - 05/2018

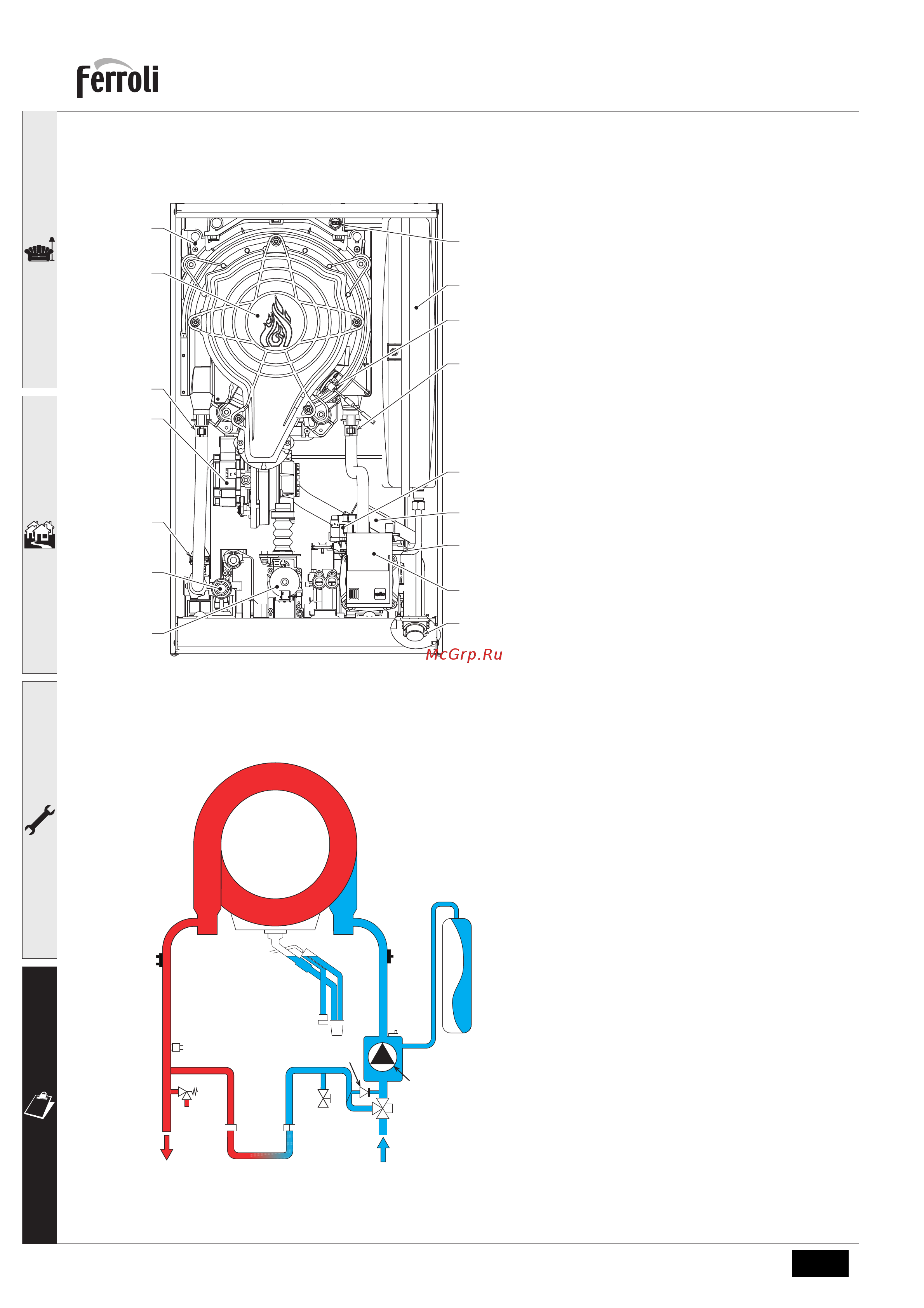

4.2 Общий вид
4.3 Гидравлический контур
рис. 54- Общий вид
14 Предохранительный клапан
16 Вентилятор
32 Циркуляционный насос системы
отопления
34 Датчик температуры воды отопления
36 Автоматический воздухоотвод
44 Газовый клапан
56 Расширительный бак
81 Поджигающий/ионизационный
электрод
95 Распределительный клапан
114 Реле давления воды
145 Гидрометр
186 Датчик температуры обратной воды
191 Датчик температуры дымов
193 Сифон
196 Бак для конденсата
350 Узел «Горелка/Вентилятор»
рис. 55- Гидравлический контур
10 Подача в систему
11 Возврат из
системы
14 Предохранительный клапан
32 Циркуляционный насос системы
отопления
34 Датчик температуры воды отопления
36 Автоматический воздухоотвод
56 Расширительный бак
74 Вентиль для заполнения системы
95 Распределительный клапан
114 Реле давления воды
186 Датчик температуры обратной воды
193 Сифон
209 Подача в бойлер - Ø3/4”
210 Возврат из бойлера - Ø3/4”
241 Автоматический перепуск (внутри
блока насоса)
196
350
34
16
114
14
32
145
36
193
95
186
81
56
191
44
10
11
14
186
34
56
36
193
32
74
95
241
114
209 210
