DIVAtech D F
16
FR
cod. 3541P560 - Rev. 00 - 06/2018
FR
1. GÉNÉRALITÉS
• Lire attentivement les avertissements contenus dans le présent livret d'instructions
• Après l'installation de la chaudière, l'installateur doit informer l'utilisateur sur son fonctionnement et
lui remettre le présent livret qui fait partie intégrante et essentielle du produit ; en outre, il doit être
conservé avec soin pour toute consultation future
• L’installation et la manutention doivent être effectuées conformément aux normes en vigueur, se-
lon les instructions du constructeur et par un personnel professionnel qualifié Toute opération sur
les organes de réglage scellés est interdite
• Une installation incorrecte ou un entretien impropre peuvent entraîner des dommages à des per-
sonnes, à des animaux ou à des choses Le constructeur n'assume aucune responsabilité pour les
dommages causés par des erreurs d'installation et d'utilisation et, dans tous les cas, en cas de non
observance des instructions
• Avant d'effectuer toute opération de nettoyage ou d'entretien, isoler l'appareil du réseau d'alimen-
tation électrique en actionnant l'interrupteur de l'installation et/ou au moyen des dispositifs d'isole-
ment prévus
• Désactiver l'appareil en cas de panne et/ou de mauvais fonctionnement en s'abstenant de toute
tentative de réparation ou d'intervention directe S'adresser uniquement à un personnel profession-
nel qualifié Les éventuelles réparations ou remplacements de composants devront être effectués
uniquement par du personnel professionnel qualifié en n'utilisant que des pièces de rechange d'ori-
gine La non observance de ce qui précède compromet les conditions de sécurité de l'appareil
• Cet appareil ne peut servir que dans le cadre des utilisations pour lesquelles il a été conçu Tout
autre usage doit être considéré comme impropre et donc dangereux
• Les éléments du conditionnement ne peuvent être laissés à la portée des enfants étant donné
qu'ils pourraient être la source potentielle de dangers
• Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les
capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dépourvues
d’expérience ou des connaissances nécessaires, sauf si elles ont pu bénéficier, par l’intermédiaire
d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables con-
cernant l’utilisation de l’appareil.
• Mettre l'appareil et ses accessoires au rebut conformément aux normes en vigueur.
• Les images contenues dans ce manuel ne sont qu'une représentation simplifiée du produit Cette
représentation peut présenter de légères différences, non significatives, par rapport au produit
2. INSTRUCTIONS D’UTILISATION
2.1 Introduction
Cher Client,
DIVAtech D F est un générateur thermique à chambre étanche pour le chauffage et la
production d'eau chaude sanitaire, à très haut rendement, fonctionnant au gaz naturel
ou GPL et doté d'un système de contrôle à microprocesseur.
2.2 Tableau des commandes
Panneau

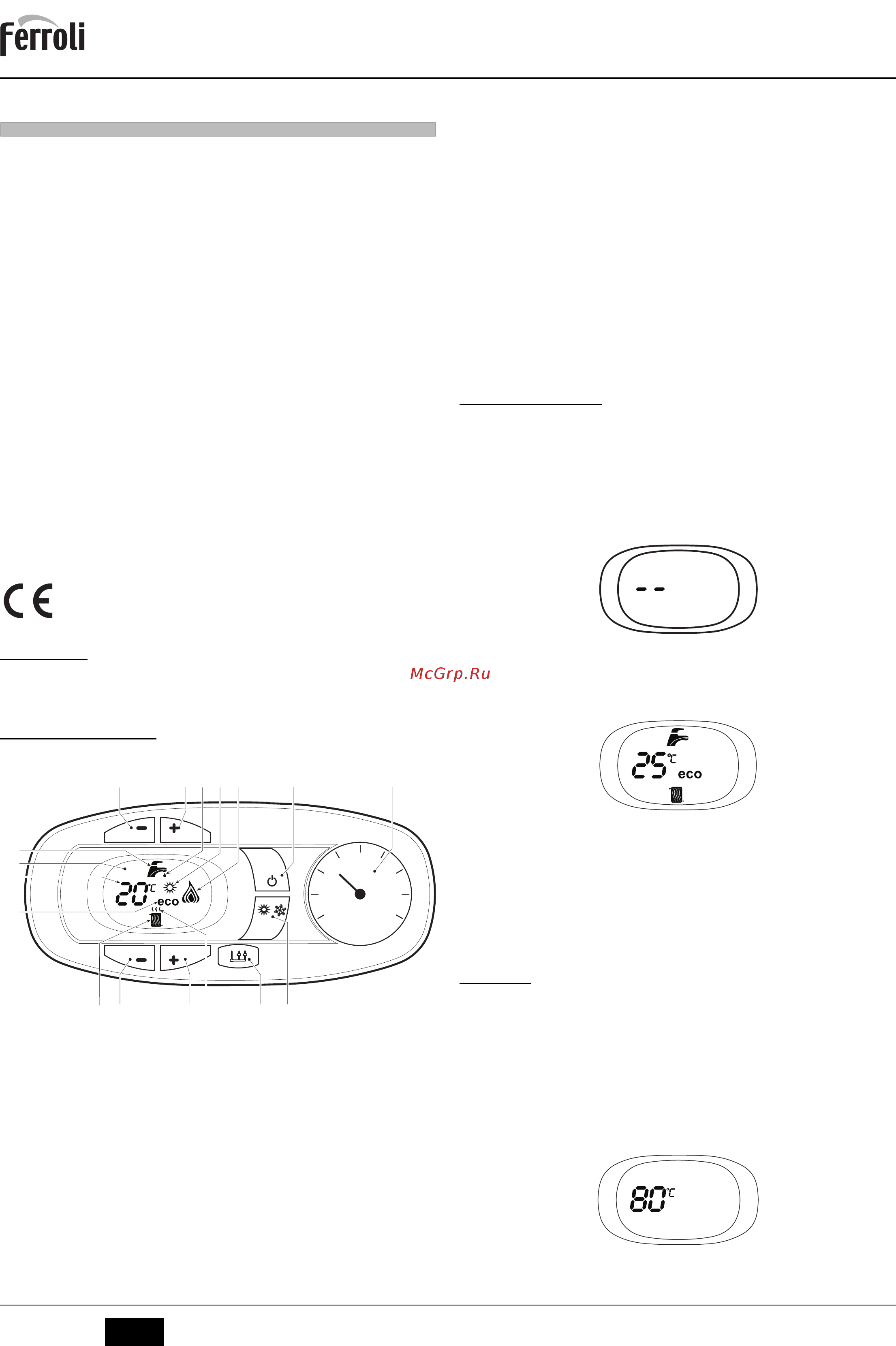

fig. 1 - Panneau de contrôle
Légende tableau fig. 1
1 Touche pour diminuer le réglage de la température de l'eau chaude sanitaire
2 Touche pour augmenter le réglage de l'eau chaude sanitaire
3
Touche pour diminuer le réglage de la température de l'installation de chauffage
4
Touche pour augmenter le réglage de la température de l'installation de chauffage
5 Afficheur
6
Touche Réarmement - sélection du mode Été/Hiver - Menu "Température évolutive"
7 Touche de sélection mode Eco/Confort - on/off appareil
8 Symbole eau chaude sanitaire
9 Indication du fonctionnement eau chaude sanitaire
10 Indication fonction Été
11 Indication multifonctions
12 Indication fonction Eco (Economy)
13 Indication fonction chauffage
14 Symbole chauffage
15 Indication brûleur allumé et niveau de puissance actuelle (clignotant pendant
la fonction anomalie combustion)
16 Raccordement Service Tool
17 Hydromètre
Indication durant le fonctionnement
Chauffage
La demande chauffage (engendrée par le thermostat d'ambiance ou chronocommande
à distance) est indiquée par le clignotement de l'air chaud au-dessus du radiateur sur
l'afficheur.
L'afficheur (rep. 11 - fig. 1) visualise la température actuelle du départ du chauffage et
pendant le temps d'attente, l'indication “d2”.
Sanitaire
La demande d'eau chaude sanitaire (engendrée par l'ouverture d'un robinet d'eau chau-
de sanitaire) est indiquée par le clignotement de l'eau chaude sous le robinet sur l'affi-
cheur.
L'afficheur (rep. 11 - fig. 1) visualise la température actuelle de sortie de l'eau chaude
sanitaire et pendant le temps d'attente l'indication “d1“.
Confort
La demande Confort (rétablissement de la température interne de la chaudière) est indi-
quée par le clignotement de l'eau sous le robinet sur l'afficheur. L'afficheur (rep. 11 -
fig. 1) visualise la température actuelle de l'eau contenue dans la chaudière.
Anomalie
En cas d'anomalie (voir cap. 4.4), l'afficheur visualise le code d'erreur (rep. 11 - fig. 1) et,
durant les temps d'attente de sécurité, les indications «d3», «d4» et «d5».
2.3 Allumage et extinction
Raccordement au réseau électrique
• Pendant les 5 premières secondes, l'afficheur visualise la version logicielle de la carte.
• Ouvrir le robinet du gaz en amont de la chaudière.
• La chaudière est prête à fonctionner automatiquement chaque fois que l'on prélève
de l'eau chaude sanitaire ou en présence d'une demande de chauffage (de la part
du thermostat ambiant ou de la chronocommande à distance).
Extinction et allumage de la chaudière
Appuyer sur la touche
on/off
(rep. 7 -
fig. 1
) et garder le doigt dessus pendant 5 secondes.
fig. 2 - Extinction de la chaudière
Au moment où l'on éteint la chaudière, la carte électronique reste encore sous tension.
Le fonctionnement eau sanitaire et chauffage est désactivé. Le système antigel reste ac-
tif. Pour rallumer la chaudière, rappuyer sur la touche on/off (rep. 7 - fig. 1) pendant 5
secondes.
fig. 3
La chaudière est prête à fonctionner immédiatement lorsque l'on puise de l'eau chaude
sanitaire ou en présence d'une demande de chauffage (provenant du thermostat d'am-
biance ou de la chronocommande à distance).
B
En cas de coupure de la tension d'alimentation de l'appareil et/ou de coupure
de l'arrivée de gaz, le système antigel ne fonctionne pas. Pour les longues
périodes d'arrêt en hiver et afin d'éviter les dommages causés par le gel, il est
conseillé d'éliminer toute l'eau contenue dans la chaudière, dans le circuit sa-
nitaire et dans l'installation ou bien de ne vider que l'eau sanitaire et de verser
l'antigel approprié dans l'installation de chauffage, en respectant les prescrip-
tions au sez. 3.3.
2.4 Réglages
Commutation Été/Hiver
Appuyer sur la touche été/hiver (rep. 6 - fig. 1) pendant 2 secondes.
L'afficheur montre le symbole Été (rep. 10 - fig. 1) : la chaudière ne fournira que de l'eau
chaude sanitaire. Le système antigel reste actif.
Pour désactiver le mode Été, appuyer à nouveau sur la touche été/hiver (rep. 6 - fig. 1)
pendant 2 secondes.
Réglage de la température de chauffage
Appuyer sur les touches chauffage (rep. 3 et 4 - fig. 1) pour régler la température d'un
minimum de 30°C à un maximum de 80°C. Toutefois, il est conseillé de ne pas faire fon-
ctionner la chaudière en dessous de 45°C.
fig. 4
LE MARQUAGE << CE >> ATTESTE QUE LES PRODUITS SONT CONFORMES AUX EXIGEN-
CES ESSENTIELLES DE L'ENSEMBLE DES DIRECTIVES QUI LEURS SONT APPLICABLES.
LA DÉCLARATION CE DE CONFORMITÉ PEUT ÊTRE DEMANDÉE AU FABRICANT.
