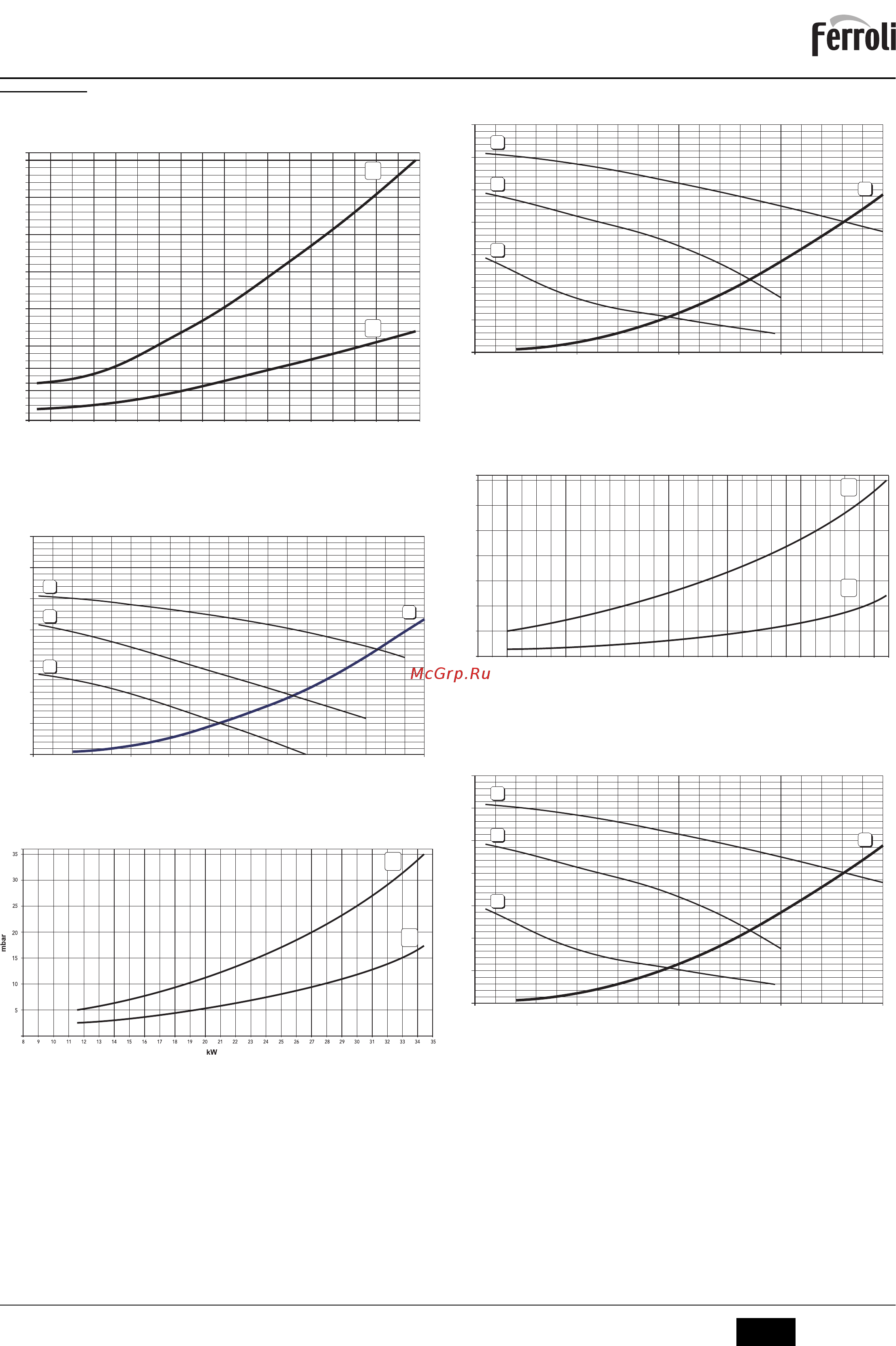

5.5 Диаграммы
Диаграммы давление - мощность DIVAtech D F24
A = СНГ - B = МЕТАН
Потери нагрузки/напора циркуляционных насосов DIVAtech D F24
A = Потери нагрузки в котле - 1, 2 и 3 = Скорость циркуляционного насоса
Диаграммы давление - мощность DIVAtech D F32
A = СНГ - B = МЕТАН
Потери нагрузки/напора циркуляционных насосов DIVAtech D F32
A = Потери напора котла - 1,2 и 3 = Скорость циркуляционного насоса
Диаграммы давление - мощность DIVAtech D F37
A = СНГ - B = МЕТАН
Потери нагрузки/напора циркуляционных насосов
DIVAtech D F37
A = Потери нагрузки в котле - 1, 2 и 3 = Скорость циркуляционного насоса
A
8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26
35
30
25
20
15
10
5
kW
mbar
B
0
1
2
3
4
5
6
7
0 500 1.000 1.500 2.000
Q [l/h]
H [m H
2
O]
A
3
2
1
A
B
0
1
2
3
4
5
6
7
0 500 1.000 1.500 2.000
Q [l/h]
H [m H
2
O]
A
3
1
2
A
B
12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40
kW
35
30
25
20
15
10
5
mbar
0
1
2
3
4
5
6
7
0 500 1.000 1.500 2.000
Q [l/h]
H [m H
2
O]
A
3
1
2
