DIVAtech D F
19
FR
cod. 3541P560 - Rev. 00 - 06/2018
Raccordement avec des tubes coaxiaux

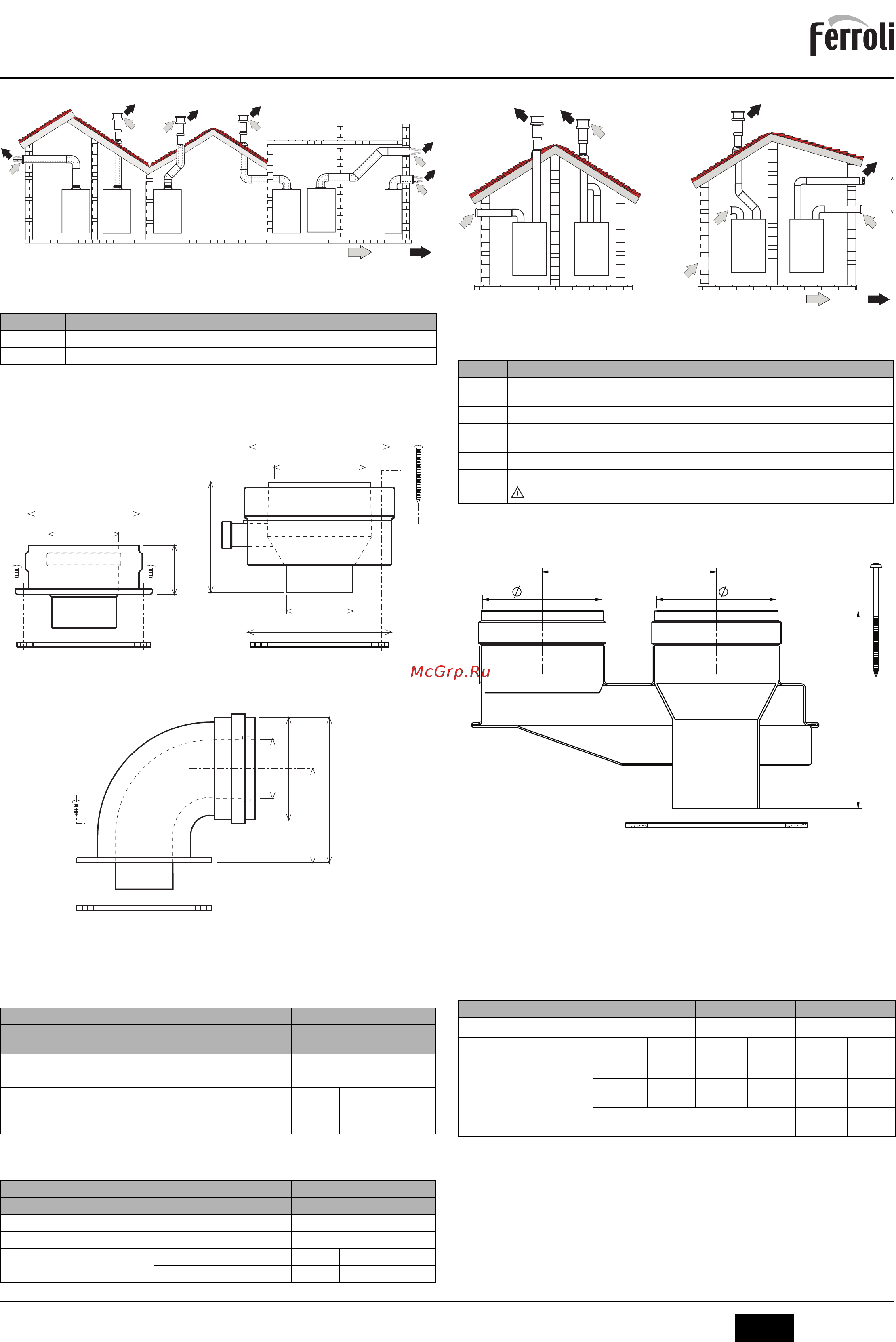

fig. 11 - Exemples de raccordement avec des conduits coaxiaux ( = Air /
= Fumées)
Tableau 2 - Typologie
Pour le raccordement avec des tubes coaxiaux, l'un des accessoires suivants doit être
monté au départ de l'appareil. Pour les cotes de perçage des orifices dans le mur, voir
figure sur la page de couverture.
fig. 12 - Accessoires de départ pour conduits coaxiaux
Tableau 3- Diaphragmes pour conduits coaxiaux
Tableau 4- Diaphragmes pour conduits coaxiaux
Raccordement avec des conduits séparés
fig. 13 - Exemples de raccordements avec des conduits séparés ( = Air /
= Fumées)
Tableau 5 - Typologie
Pour le raccordement avec des conduits séparés, l'accessoire suivant doit être monté au
départ de l'appareil :
fig. 14 - Accessoire de départ pour conduits séparés réf. 010031X0
Avant de procéder à l'installation, vérifier le diaphragme à utiliser et ne pas dépasser la
longueur maximale admissible à l'aide d'un simple calcul :
1. Définir le schéma complet de l'installation à ventouse (conduit double paroi) concen-
trique, y compris les accessoires et les terminaux de sortie.
2. Consulter le tableau tableau 6 et repérer les pertes en m
Eq
(mètres équivalents) de
chaque composant, suivant leur position d'installation.
3. Vérifier que la perte totale calculée est inférieure ou égale à la longueur maximum
admissible indiquée dans le tableau 6.
Tableau 6- Diaphragmes pour conduits séparés
Type Description
C1X
Aspiration et évacuation horizontale murale
C3X
Aspiration et évacuation verticale au toit.
Coaxial 60/100 Coaxial 80/125
Longueur maximale admissible
DIVAtech D F24 = 5 m
DIVAtech D F32 = 5 m
10 m
Facteur de réduction coude 90° 1 m 0.5 m
Facteur de réduction coude 45° 0.5 m 0.25 m
Diaphragme à utiliser
0 ÷ 2 m
DIVAtech D F24 = Ø43
DIVAtech D F32 = Ø45
0 ÷ 3 m
DIVAtech D F24 = Ø43
DIVAtech D F32 = Ø45
2 ÷ 5 m Pas de diaphragme 3 ÷ 10 m Pas de diaphragme
Coaxial 60/100 Coaxial 80/125
Longueur maximale admissible DIVAtech D F37 = 4 m 10 m
Facteur de réduction coude 90° 1 m 0.5 m
Facteur de réduction coude 45° 0.5 m 0.25 m
Diaphragme à utiliser
0 ÷ 2 m
DIVAtech D F37 = Ø50
0 ÷ 3 m
DIVAtech D F37 = Ø50
2 ÷ 4 m Pas de diaphragme 3 ÷ 10 m Pas de diaphragme
C
1X
C
1X
C
3X
C
3X
C
3X
C
1X
Ø126
Ø82
Ø60
Ø130
Ø100
010018X0010006X0
100
60
45.6
010007X0
68
118
100
60
Type Description
C1X
Aspiration et évacuation horizontale murale. Les terminaux d'entrée/sortie doivent être concentriques
ou assez proches pour recevoir les mêmes conditions de vent (jusqu'à 50 cm)
C3X
Aspiration et évacuation verticale sur le toit. Terminaux d'entrée/sortie identiques à C12
C5X
Aspiration et évacuation séparées murales ou sur le toit et dans des zones ayant des pressions dif-
férentes. L'évacuation et l’aspiration ne doivent pas se trouver sur des parois opposées
C6X
Aspiration et évacuation avec conduits certifiés séparément (EN 1856/1)
B2X
Aspiration du local de la chaudière et évacuation murale ou sur le toit
IMPORTANT - LE LOCAL DOIT ÊTRE DOTÉ D'UN DISPOSITIF DE VENTILATION APPROPRIÉ
DIVAtech D F24 DIVAtech D F32 DIVAtech D F37
Longueur maximale admissible
60 m
eq
48 m
eq
40 m
eq
Diaphragme à utiliser
0 - 20 m
éq
Ø 43 0 - 15 m
éq
Ø 45 0 - 10 m
éq
Ø 47
20 - 45 m
éq
Ø 47 15 - 35 m
éq
Ø 50 10 - 20 m
éq
Ø 50
45 - 60 m
éq
Pas de
diaphragme
35 - 48 m
éq
Pas de
diaphragme
20 - 30 m
éq
Ø 52
30 - 40 m
éq
Pas de
diaphragme
C5x
C
3x
B2x
C1x
max 50 cm
120
82
136
82
