DIVAtech D F
20
FR
cod. 3541P560 - Rev. 00 - 06/2018

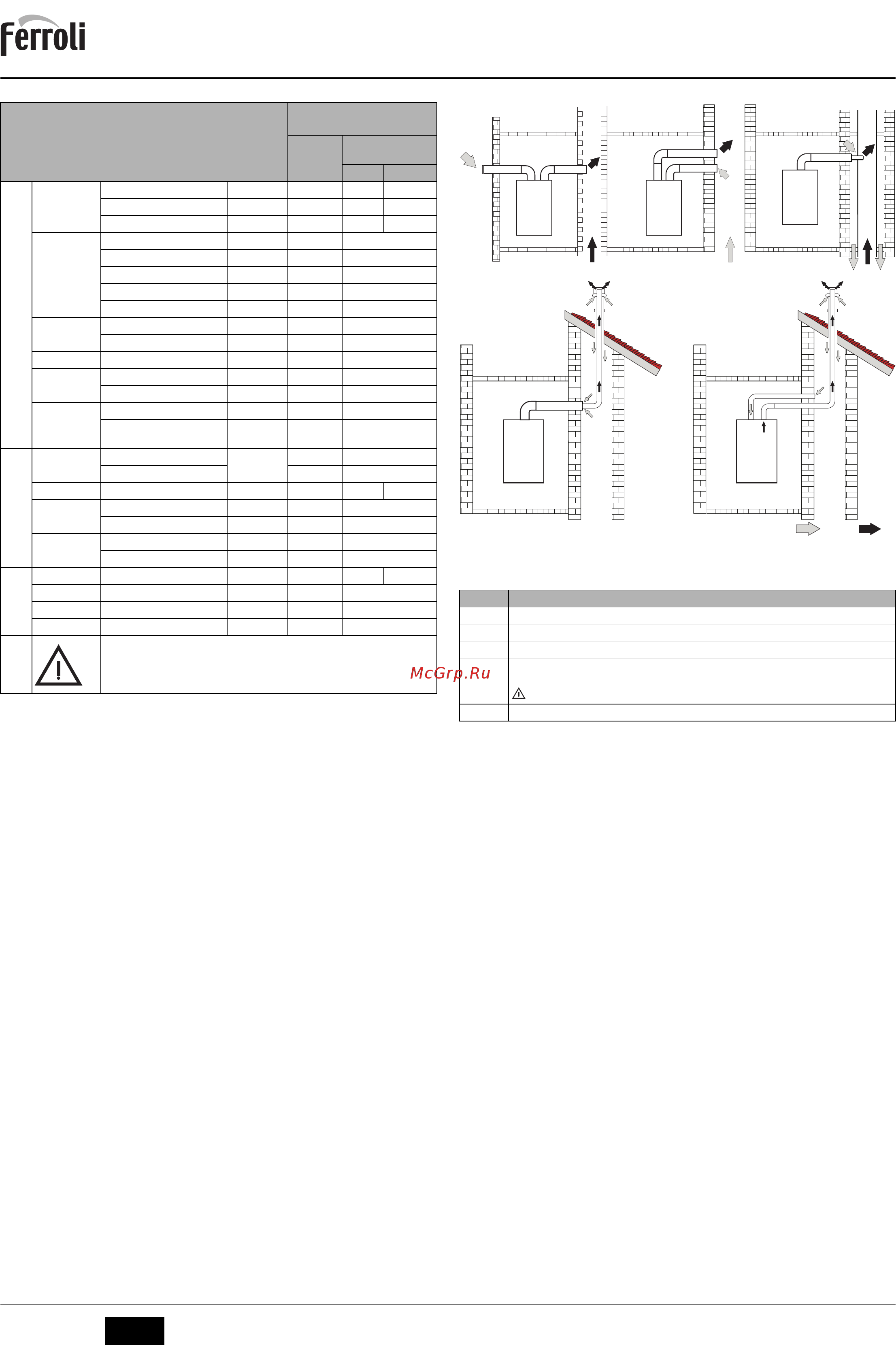

Tableau 7 - Accessoires Raccordement des carneaux de fumées collectifs
fig. 15 - Exemples de raccordement aux carneaux de fumées ( = Air / =
Fumées)
Tableau 8 - Type
Pour raccorder la chaudière DIVAtech D F à un carneau collectif ou individuel à tirage
naturel, ces derniers doivent être conçus par un technicien professionnellement qualifié,
conformément aux normes en vigueur et être appropriés aux appareils à chambre étan-
che dotés de ventilateur.
4. UTILISATION ET ENTRETIEN
Avertissements
B
Toutes les opérations de réglage, transformation, mise en service, entre-
tien décrites ci-après sont réservées à des techniciens qualifiés (ayant
suivi la formation professionnelle prévue par les normes en vigueur) tel
que le personnel du SAV.
FERROLI décline toute responsabilité en cas de dommages matériels et/
ou corporels dus à la manipulation de l’appareil de la part de personnes
non qualifiées et non autorisées.
Pertes en m
eq
Aspiration
air
Évacuation des
fumées
Vertical Horizontal
Ø 80
TUYAU
0,5 m M/F 1KWMA38A 0,5 0,5 1,0
1 m M/F 1KWMA83A 1,0 1,0 2,0
2 m M/F 1KWMA06K 2,0 2,0 4,0
COUDE
45° F/F 1KWMA01K 1,2 2,2
45° M/F 1KWMA65A 1,2 2,2
90° F/F 1KWMA02K 2,0 3,0
90° M/F 1KWMA82A 1,5 2,5
90° M/F + prise de test 1KWMA70U 1,5 2,5
MANCHETTE
avec prise de test 1KWMA16U 0,2 0,2
pour évacuation des condensats 1KWMA55U - 3,0
TEE
pour évacuation des condensats 1KWMA05K - 7,0
TERMINAL
air mural 1KWMA85A 2,0 -
fumées mural avec mitron 1KWMA86A - 5,0
CHEMINÉE
Air/Fumée double conduit 80/80 1KWMA84U - 12,0
Évacuation des fumées unique-
ment Ø80
1KWMA83U +
1KWMA86U
-4,0
Ø 100
RÉDUCTION
de Ø80 à Ø100 1KWMA03U 0,0 0,0
de Ø100 à Ø80 1,5 3,0
TUYAU
1 m M/F 1KWMA08K 0,4 0,4 0,8
COUDE
45° M/F 1KWMA03K 0,6 1,0
90° M/F 1KWMA04K 0,8 1,3
TERMINAL
air mural 1KWMA14K 1,5 -
fumées mural avec mitron 1KWMA29K - 3,0
Ø 60
TUYAU 1 m M/F 010028X0 - 2.0 6.0
COUDE 90° M/F 010029X0 - 6.0
RÉDUCTION 80 - 60 010030X0 - 8.0
TERMINAL Fumées mural 1KWMA90A - 7.0
ATTENTION : VU LES FORTES PERTES DE CHARGE DES ACCESSOIRES Ø60, LES
UTILISER UNIQUEMENT SI NÉCESSAIRE ET AU NIVEAU DU DERNIER TRONÇON
D'ÉVACUATION DES FUMÉES.
Type Description
C2X
Aspiration et évacuation par carneau commun (aspiration et évacuation dans le même carneau)
C4X
Aspiration et évacuation par carneaux communs séparés, mais recevant les mêmes conditions de vent
C8X
Évacuation par carneau individuel ou commun et aspiration murale
B3X
Aspiration depuis le local de la chaudière par conduit concentrique (renfermant l'évacuation) et évacua-
tion par carneau commun à tirage naturel
IMPORTANT- LE LOCAL DOIT ÊTRE DOTÉ D'UN DISPOSITIF DE VENTILATION APPROPRIÉ
C93
Évacuation à un terminal vertical et aspiration par carneau existant.
C
8X
C
2X
C
4X
C93C93
