100
Русский

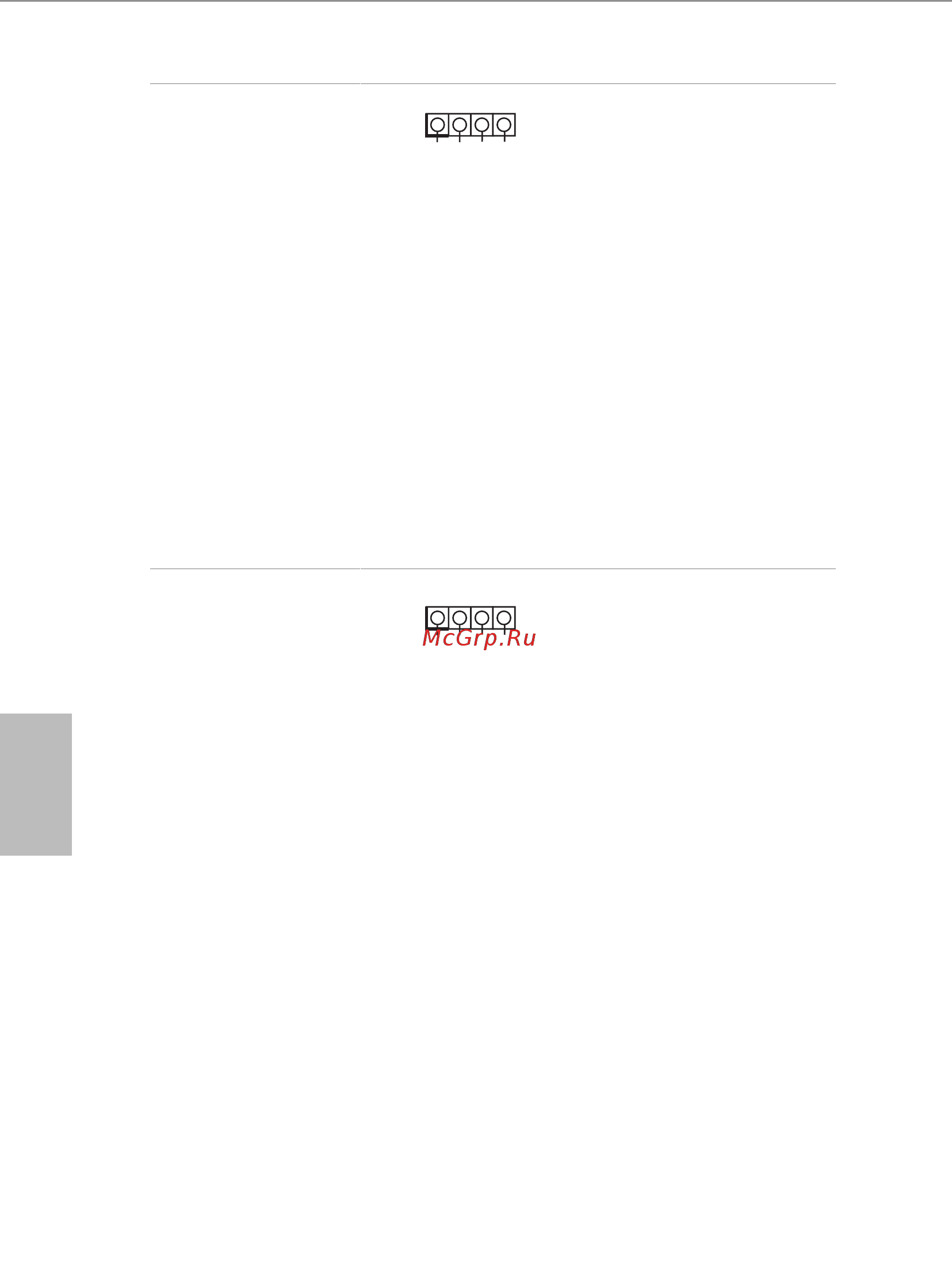

Колодка светодиодной
RGB-подсветки
(4-контактная,
RGB_HEADER1)
(См. стр.1, № 5)
Колодка светодиодной
RGB-подсветки служит для
подключения удлинительного
кабеля светодиодной RGB-
подсветки, которая позволяет
реализовать различные
световые эффекты.
Внимание! Категорически
запрещается подключать
кабель светодиодной RGB-
подсветки с нарушением
полярности, так как это может
привести к его повреждению.
* Дополнительные сведения
об использовании этих двух
колодок см. на стр.39.
Колодка для
подключения
светодиодной подсветки
вентилятора AMD.
(4-контактная,
AMD_FAN_LED1)
(См. стр.1, № 6)
Колодка для подключения
светодиодной подсветки
вентилятора AMD служит для
подключения удлинительного
кабеля светодиодной
RGB-подсветки, который
поставляется с кулером AMD.
Подключив этот кабель, можно
различные световые эффекты.
Внимание!
Категорически
запрещается подключать
кабель светодиодной
подсветки вентилятора с
нарушением полярности, так
как это может привести к его
повреждению.
12V G R B
1
12V G R B
1
