ASRock AB350M Pro4 R2.0 [148/183] 日本語

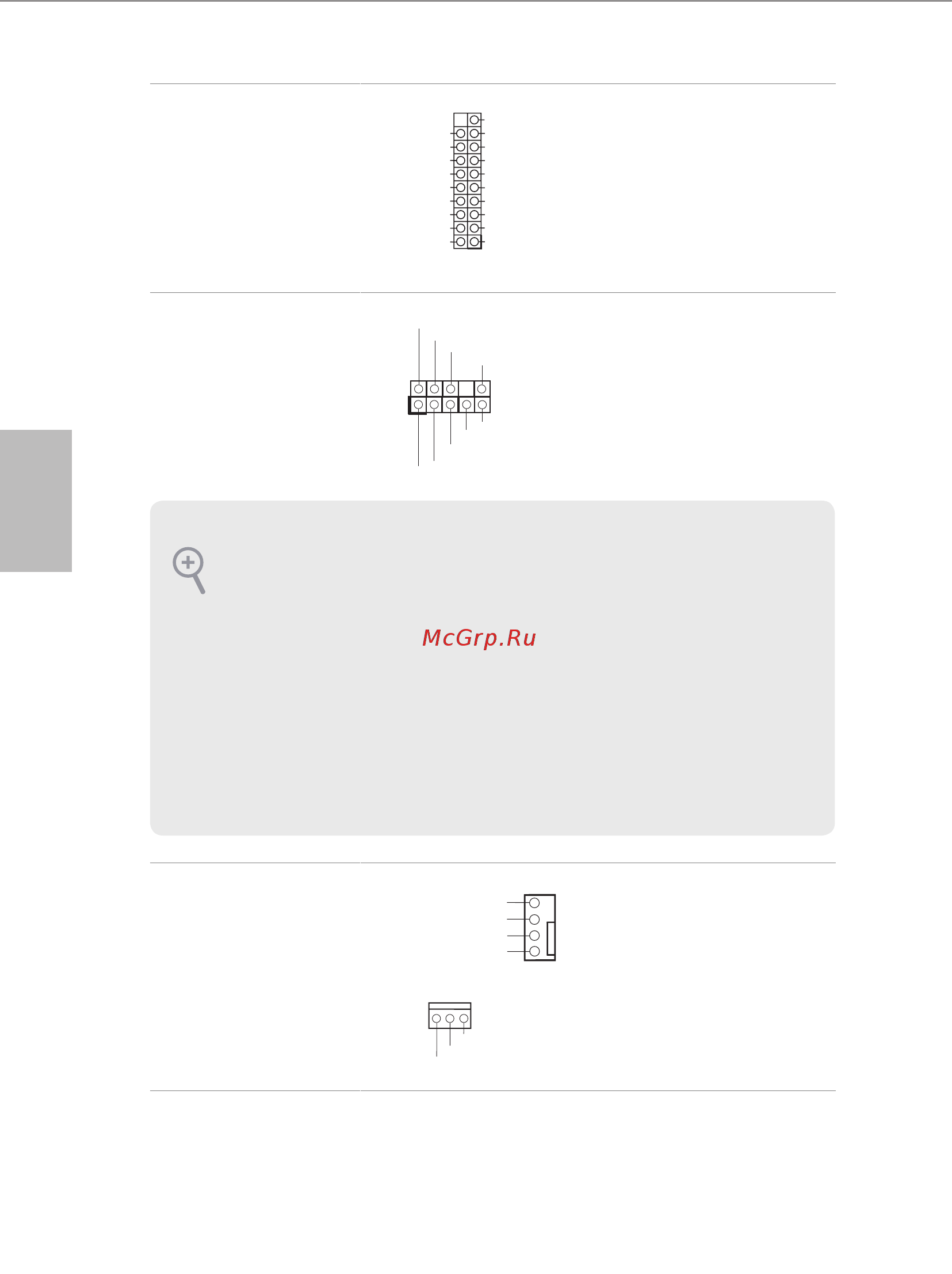

![ASRock AB350M Pro4 R2.0 [148/183] 日本語](/views2/1691292/page148/bg94.png)
146
日本語
GND
FAN_VOLTAGE
FAN_SPEED
GND
FAN_VOLTAGE
CHA_FAN_SPEE D
FAN_SPEED_CONTROL
USB 3.1 Gen1 ヘッダー
（19 ピン USB3_3_4）
（p.1、No. 8 参照）
このマザーボードには 1 つの
ヘッダーが装備されています。
各 USB 3.1 Gen1 ヘッダーは、2
つのポートをサポートできます。
フロントパネルオーディ
オヘッダー
（9 ピン HD_AUDIO1）
（p.1、No. 22 参照）
このヘッダーは、フロントオー
ディオパネルにオーディオデ
バイスを接続するためのもの
です。
シャーシファンコネクタ
（4 ピン CHA_FAN1）
（p.1、No. 23 参照）
（3 ピン CHA_FAN2）
（p.1、No. 16 参照）
ファンケーブルはファンコネ
クタに接続し、黒線とアースピ
ンを合わせてください。
J _SENSE
O UT2_L
1
M IC_RET
P RESENCE#
GND
O UT2_R
M IC2_R
M IC2_L
OUT_RET
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SST X+
GND
IntA_PB_SST X-
IntA_PB_SSR X+
IntA_PB_SSR X-
VbusVbus
Vbus
IntA_PA_ SSRX-
IntA_PA_ SSRX+
GND
IntA_PA_ SSTX-
IntA_PA_ SSTX+
GND
IntA_PA_ D-
IntA_PA_ D+
1.
ハイディフィニションオーディオはジャックセンシングをサポートしていますが、正し
く機能するためには、シャーシのパネルワイヤーが HDA をサポートしていることが
必要です。お使いのシステムを取り付けるには、当社のマニュアルおよびシャーシの
マニュアルの指示に従ってください。
2.
ACʼ97 オーディオパネルを使用する場合には、次のステップで、前面パネルオーディ
オヘッダーに取り付けてください。
A. Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接続します。
C. アース (GND) をアース (GND) に接続します。
D. MIC_RET と OUT_RET は、HD オーディオパネル専用です。ACʼ97 オーディオパ
ネルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、Realtekコントロールパネルの「FrontMic」タブで、
「録音音量」を調整してください。
