144
日本語
1.4 オンボードのヘッダーとコネクタ

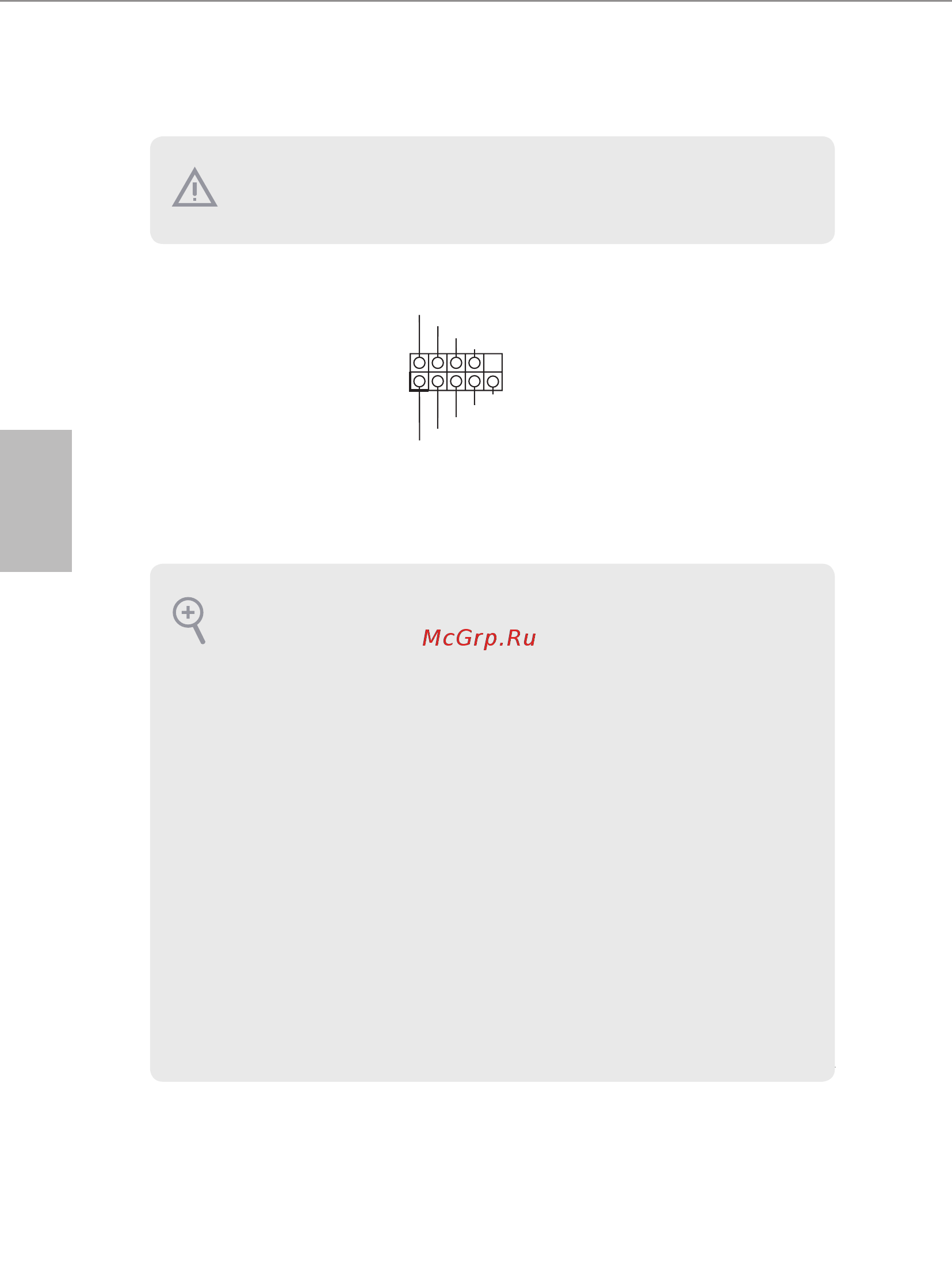

システムパネルヘッダー
（9 ピン PANEL1）
（p.1、No. 14 参照）
電源スイッチを接続し、スイッ
チをリセットし、下記のピン割
り当てに従って、シャーシのシ
ステムステータス表示ランプ
をこのヘッダーにセットしま
す。ケーブルを接続するとき
には、ピンの＋と−に気をつ
けてください。
オンボードヘッダーとコネクタはジャンパーではありません。これらヘッダーとコネクタ
にはジャンパーキャップを被せないでください。ヘッダーおよびコネクタにジャンパー
キャップを被せると、マザーボードに物理損傷が起こることがあります。
GND
R ES ET#
P WR BT N#
P LE D-
P LE D+
GND
H DL ED -
H DL ED +
1
GND
PWRBTN（電源スイッチ）：
シャーシ前面パネルの電源スイッチに接続してください。電源スイッチを使用して、
システムをオフにする方法を設定できます。
RESET（リセットスイッチ）：
シャーシ前面パネルのリセットスイッチに接続してください。コンピューターがフリー
ズしたり、通常の再起動を実行できない場合には、リセットスイッチを押して、コン
ピューターを再起動します。
PLED（システム電源 LED）：
シャーシ前面パネルの電源ステータスインジケーターに接続してください。システ
ム稼働中は、LED が点灯します。システムが S3 スリープ状態の場合には、LED は点
滅を続けます。システムが S4 スリープ状態または電源オフ（S5）のときには、LED は
オフです。
HDLED（ハードドライブアクティビティLED）：
シャーシ前面パネルのハードドライブアクティビティLED に接続してください。ハー
ドドライブのデータを読み取りまたは書き込み中に、LED はオンになります。
前面パネルデザインは、シャーシによって異なることがあります。前面パネルモ
ジュールは、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブアクティ
ビティLED、スピーカーなどから構成されます。シャーシの前面パネルモジュールと
このヘッダーを接続する場合には、配線の割り当てと、ピンの割り当てが正しく合致
していることを確かめてください。
