X370M Pro4 R2.0
AB350M Pro4 R2.0
A320M Pro4 R2.0
143
日本語
1.3 ジャンパー設定

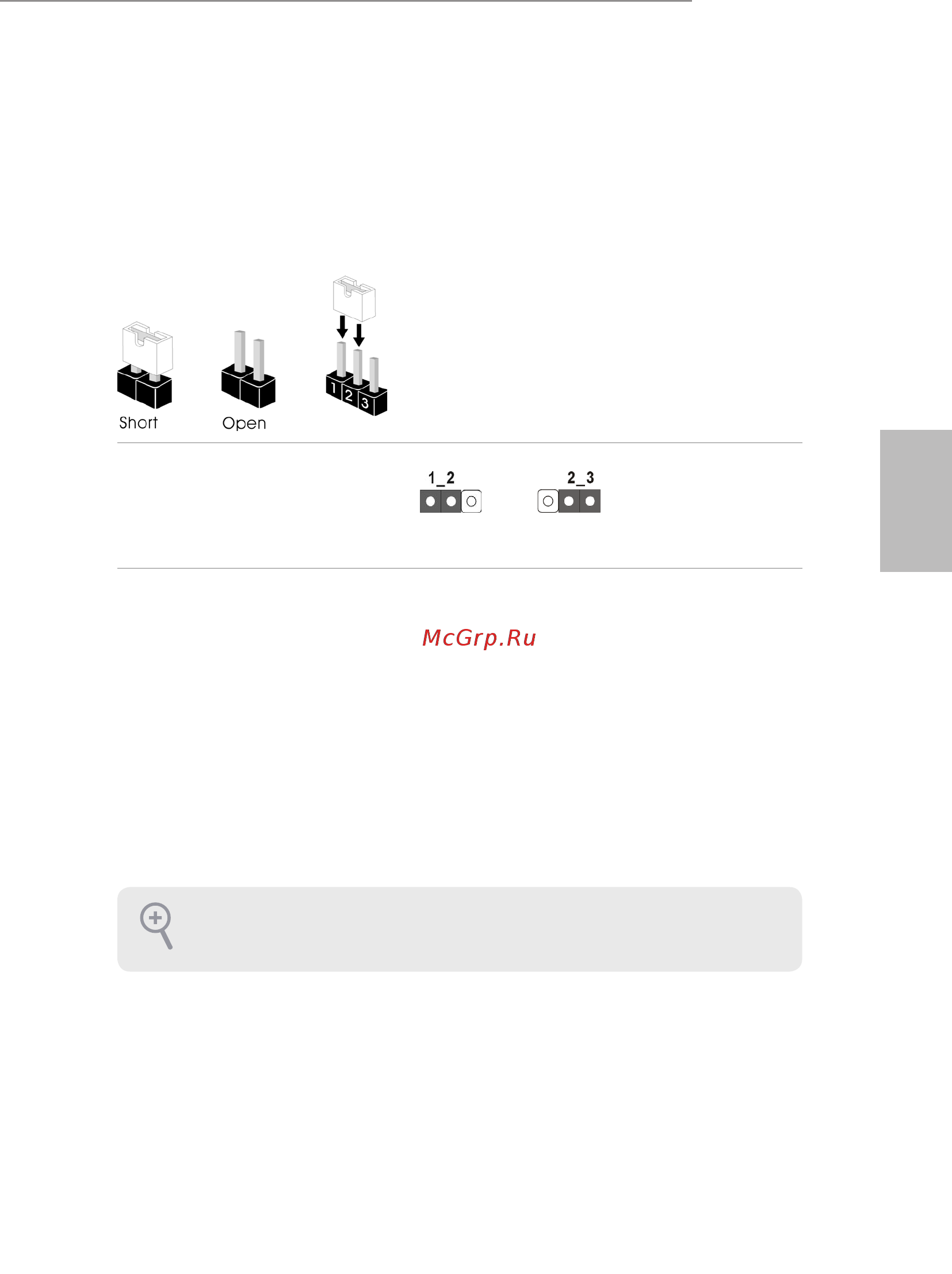

このイラストは、ジャンパーの設定方法を示しています。ジャンパーキャップがピンに
被さっていると、ジャンパーは「ショート」です。ジャンパーキャップがピンに被さってい
ない場合には、ジャンパーは「オープン」です。この図は 3ピンのジャンパーを表し、ジャ
ンパーキャップがピン 1 とピン 2 に被さっているとき、これらのピンは「ショート」です。
CMOS クリアジャンパー
(CLRMOS1)
（p.1、No. 19 参照）
CLRMOS1 を使って CMOS 内のデータをクリアできます。クリアして、デフォルト設
定にシステムパラメーターをリセットするには、コンピューターの電源を切り、電源
から電源コードを抜いてください。15 秒待ってから、ジャンパーキャップを使って
CLRCMOS1 のピン 2 とピン 3 を 5 秒間ショートします。ただし、BIOS をアップデート
した直後に、CMOS をクリアしないでください。BIOS をアップデート後、CMOS をク
リアする必要があれば、最初にシステムを起動し、それから CMOS クリアアクション
を行う前にシャットダウンしてください。パスワード、日付、時間、ユーザーのデフォル
トプロファイルは、CMOS の電池を取り外した場合にのみ、消去されることにご注意
ください。
CMOS をクリアすると、ケースの開閉が検知されることがあります。以前のシャーシイン
トルージョンステータス記録を消去するには、BIOS オプションから「Clear Status（ステー
タスの消去）」で調整してください。
CMOS のクリアデフォルト
