ASRock 890FX Deluxe4 Motherboard

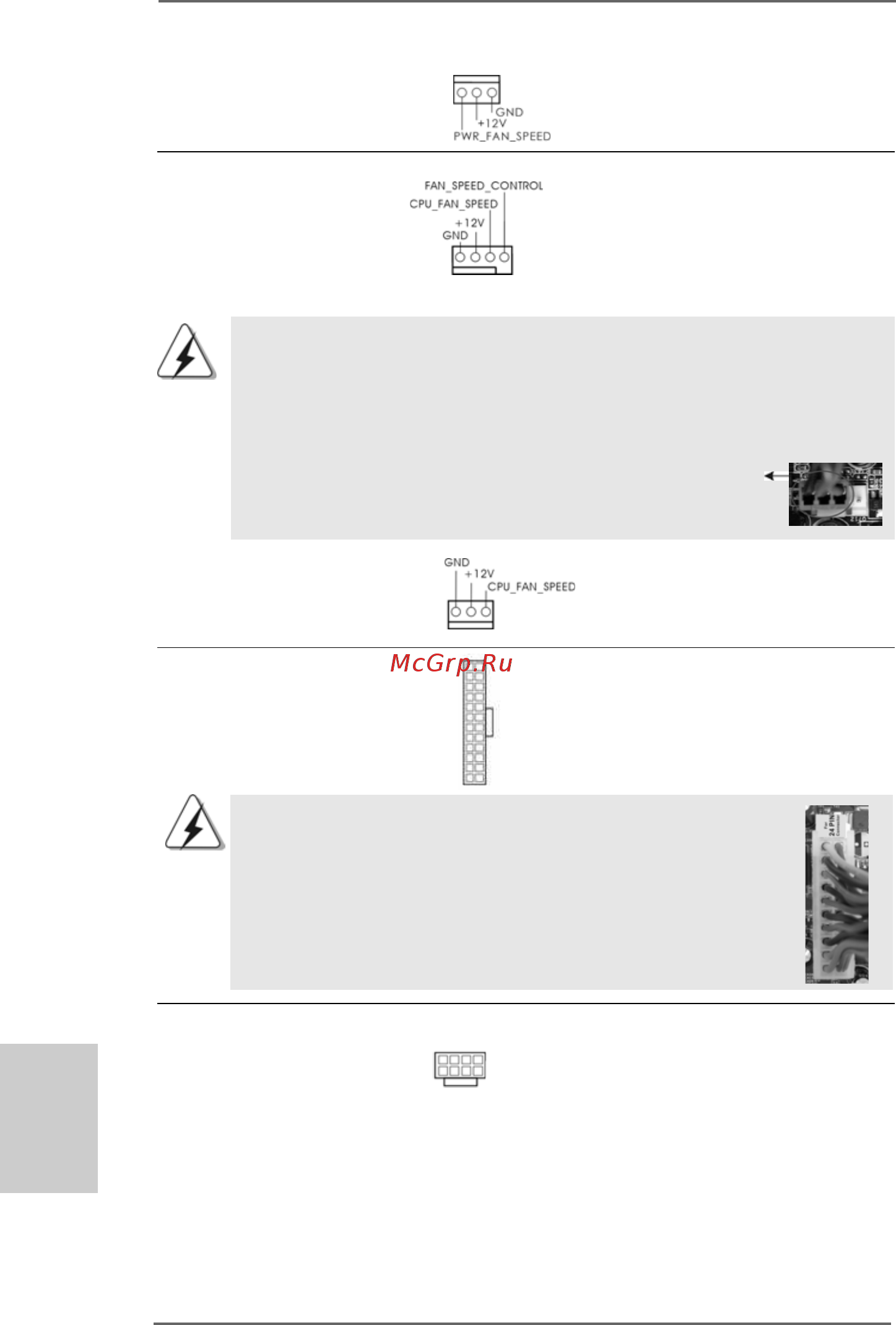

Anschluss für Beachten Sie bitte, dass Sie eine

12V-ATX-Netzteil Stromversorgung mit ATX 12-

(8-pin ATX12V1) Volt-Stecker mit diesem

(siehe S.2, No. 4) Anschluss verbinden müssen,

damit ausreichend Strom

geliefert werden kann.

Andernfalls reicht der Strom

nicht aus, das System zu starten.

DeutschDeutsch

Deutsch

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss (Quiet

Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss

angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn Sie

einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses

Motherboards anschließen möchten, verbinden Sie ihn bitte mit

den Pins 1 – 3.

Pins 1–3 anschließen

Lüfter mit dreipoligem Anschluss installieren

CPU-Lüfteranschluss Verbinden Sie das CPU -

(4-pin CPU_FAN1) Lüfterkabel mit diesem

(siehe S.2, No. 7) Anschluss und passen Sie den

schwarzen Draht dem

Erdungsstift an.

1 2 3 4

Obwohl dieses Motherboard einen 24-pol. ATX-Stromanschluss

bietet, kann es auch mit einem modifizierten traditionellen 20-pol.

ATX-Netzteil verwendet werden. Um ein 20-pol. ATX-Netzteil zu

verwenden, stecken Sie den Stecker mit Pin 1 und Pin 13 ein.

ATX-Netz-Header Verbinden Sie die ATX-

(24-pin ATXPWR1) Stromversorgung mit diesem

(siehe S.2, No. 11) Header.

Installation eines 20-pol. ATX-Netzteils

1 4

5 8

(3-pin PWR_FAN1)

(siehe S.2, No. 39)

(3-pin CPU_FAN2)

(siehe S.2, No. 8)
