de mettre le BIOS à jour, vous devez d’abord initialiser le système, puis le

mettre hors tension avant de procéder à l’opération d’effacement de la

CMOS.

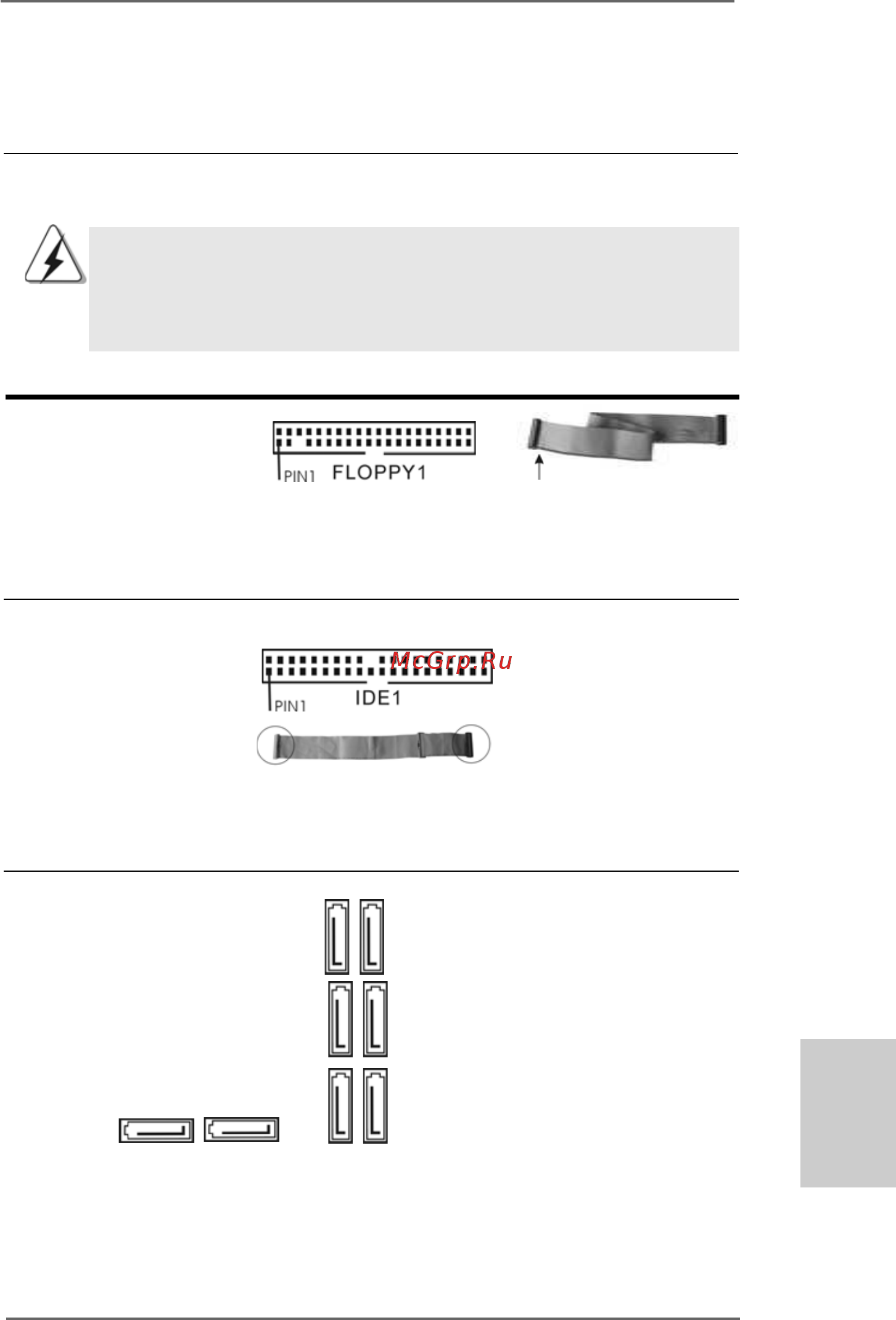

2.7 Connecteurs2.7 Connecteurs

2.7 Connecteurs

Les connecteurs NE SONT PAS des cavaliers. NE PLACEZ AUCUN

capuchon sur ces connecteurs. Poser les bouchons pour cavaliers

audessus des connecteurs provoquera des dommages irrémédiables à la

carte mère!

Les connecteurs Description

le côté avec fil rouge côté Broche1

Connecteur du lecteur

de disquette

(FLOPPY1 br. 33)

(voir p.2 No. 29)

Note: Assurez-vous que le côté avec fil rouge du câble est bien branché sur le

côté Broche1 du connecteur.

Connecteur IDE primaire (bleu)

(IDE1 br. 39, voir p.2 No. 17)

connecteur bleu connecteur noir

vers la carte mère vers le disque dur

Câble ATA 66/100/133 80 conducteurs

Note: Veuillez vous reporter aux instructions du fabricant de votre IDE périphérique

pour les détails.

Connecteurs Série ATA3 Ces huit connecteurs Série

(SATA3_1_2: voir p.2 No. 20) ATA3 (SATA3) prennent en

(SATA3_3_4: voir p.2 No. 19) charge les câbles SATA pour

(SATA3_5_6: voir p.2 No. 18) les périphériques de stockage

(SATA3_7: voir p.2 No. 31) internes. L’interface SATA3

(SATA3_8: voir p.2 No. 32) actuelle permet des taux

transferts de données pouvant

aller jusqu’à 6,0 Gb/s. Si vous

installez le disque dur sur le

port eSATA sur les E/S à

l’arrière, le SATA3_8 interne ne

fonctionnera pas.

SATA3_1_2 SATA3_3_4 SATA3_5_6

SATA3_8 SATA3_7
