ASRock K10N78D Motherboard

Serial ATA- (SATA-) SJedes Ende des SATA

Datenkabel Datenkabels kann an die SATA

(Option) / SATAII Festplatte oder das

SATAII Verbindungsstück auf

dieser Hauptplatine

angeschlossen werden.

die rotgestreifte Seite auf Stift 1

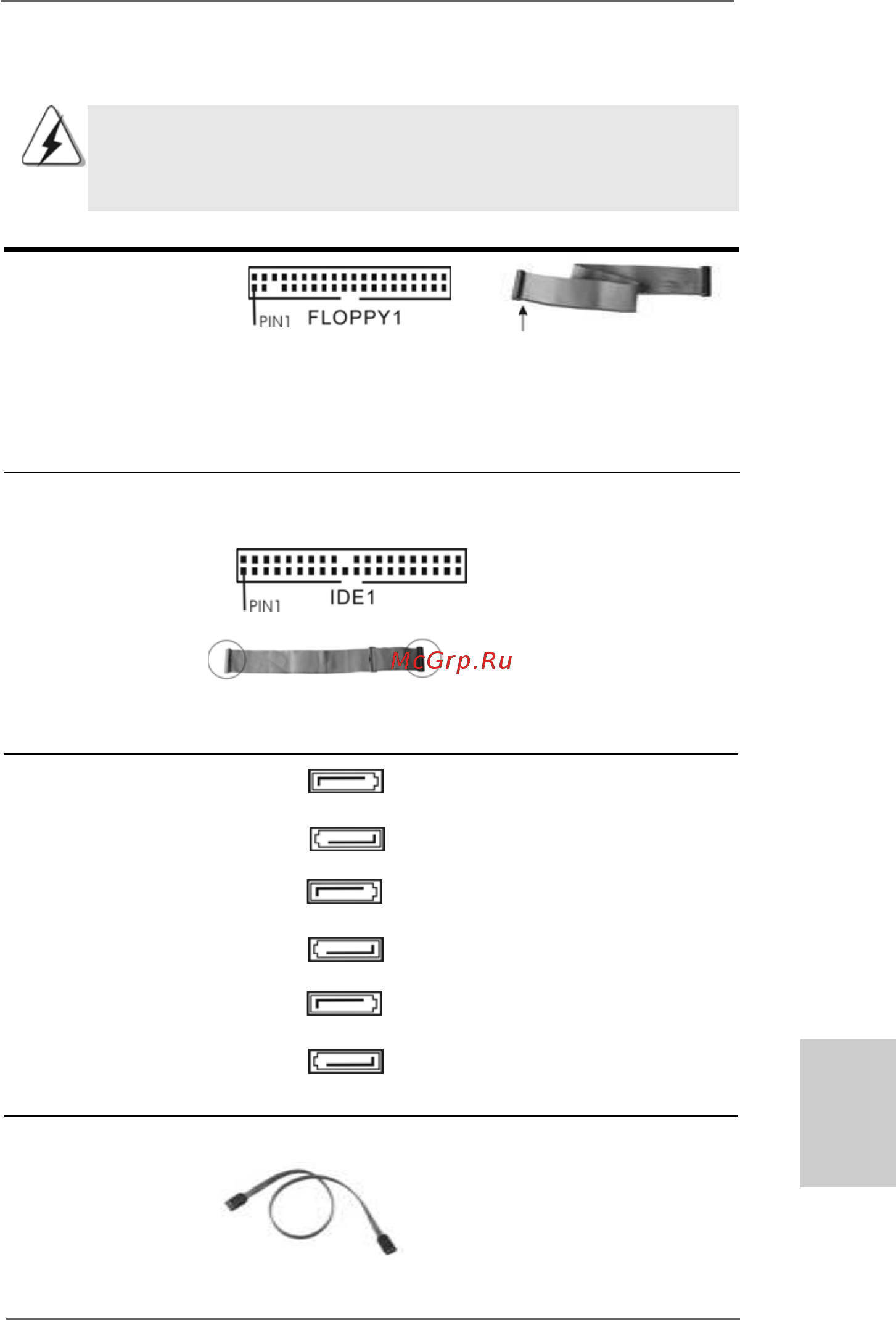

1.4 Anschlüsse1.4 Anschlüsse

1.4 Anschlüsse

Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen

auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die

Anschlüsse setzen, wird das Motherboard permanent beschädigt!

Anschluss Beschreibung

Anschluss für das

Floppy-Laufwerk

(33-Pin FLOPPY1)

(siehe S.2, Punkt 23)

Hinweis: Achten Sie darauf, dass die rotgestreifte Seite des Kabel mit der Stift 1-

Seite des Anschlusses verbunden wird.

Primärer IDE-Anschluss (blau)

(39-pin IDE1, siehe S.2, Punkt 8)

Blauer Anschluss Schwarzer Anschluss

zum Motherboard zur Festplatte

80-adriges ATA 66/100/133 Kabel

Hinweis: Details entnehmen Sie bitte den Anweisungen Ihres IDE-Gerätehändlers.

Seriell-ATAII-Anschlüsse Diese sechs Serial ATAII-

(SATAII_1 (PORT 0): siehe S.2 - No. 15) (SATAII-)Verbínder unterstützten

(SATAII_2 (PORT 1): siehe S.2 - No. 14) SATA-Datenkabel für interne

(SATAII_3 (PORT 2): siehe S.2 - No. 13) Massenspeichergeräte. Die

(SATAII_4 (PORT 3): siehe S.2 - No. 12) aktuelle SATAII-Schnittstelle

(SATAII_5 (PORT 4): siehe S.2 - No. 11) ermöglicht eine

(SATAII_6 (PORT 5): siehe S.2 - No. 10) Datenübertragungsrate bis

3,0 Gb/s.

DeutschDeutsch

Deutsch

SATAII_6 (PORT 5)

SATAII_5 (PORT 4)

SATAII_4 (PORT 3)

SATAII_3 (PORT 2)

SATAII_2 (PORT 1)

SATAII_1 (PORT 0)
