ASRock K10N78D Motherboard

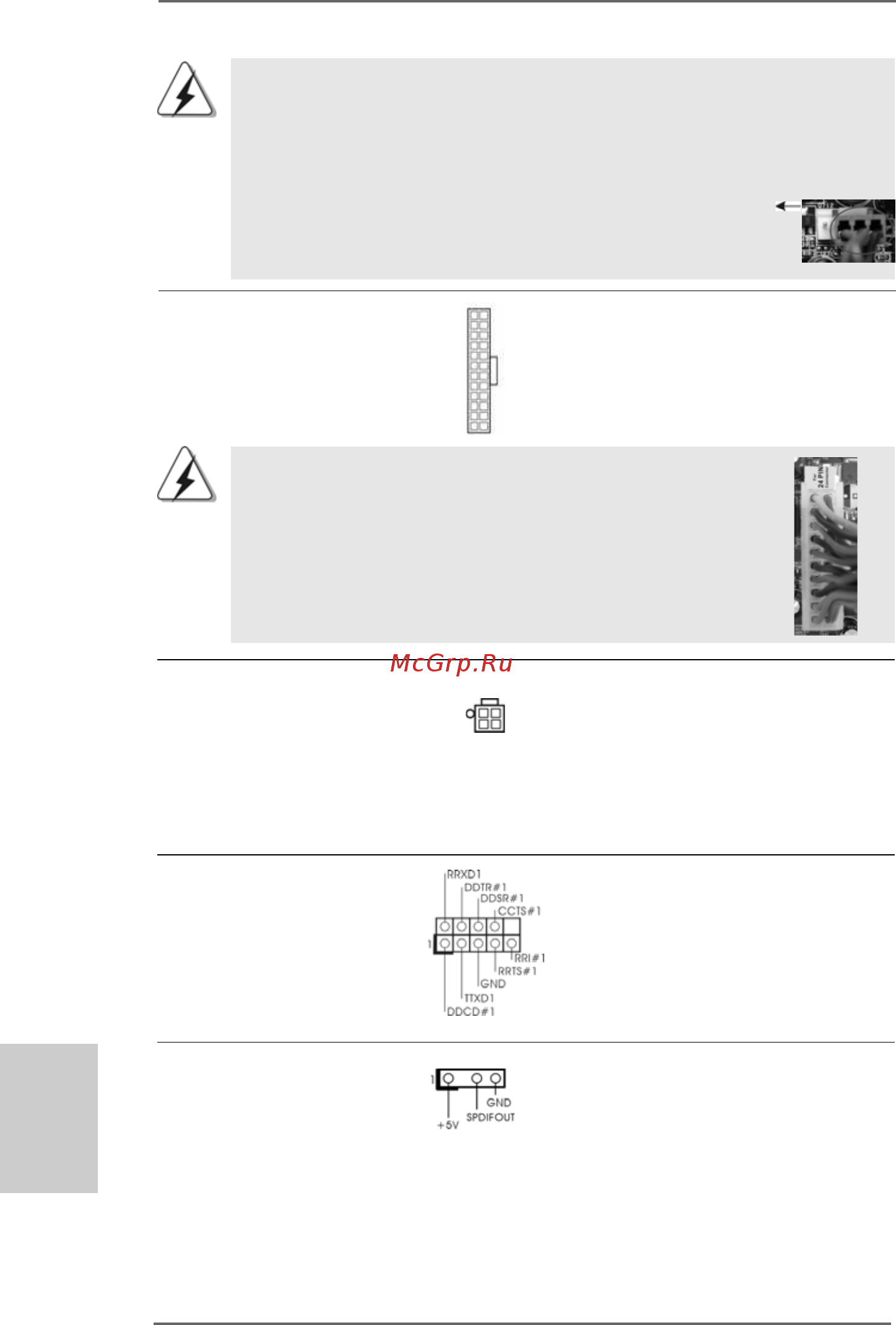

Collettore porta COM Questo collettore porta COM è

(9-pin COM1) utilizzato per supportare il

(voir p.2 Nr. 22) modulo porta COM.

ItalianoItaliano

Italiano

Sebbene la presente scheda madre disponga di un supporto per ventola

CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in grado di

funzionare anche senza la funzione di controllo della velocità della ventola.

Se si intende collegare la ventola CPU a 3 piedini al connettore della ventola

CPU su questa scheda madre, collegarla ai piedini 1-3.

Piedini 1-3 collegati

Installazione della ventola a 3 piedini

Collettore alimentazione ATX Collegare la sorgente

(24-pin ATXPWR1) d’alimentazione ATX a questo

(vedi p.2 item 7) collettore.

Installazione dell’alimentatore ATX a 20 pin

Con questa scheda madre, c’è in dotazione un connettore

elettrico ATX a 24 pin, ma può funzionare lo stesso se si

adotta un alimentatore ATX a 20 pin. Per usare l’alimentatore

ATX a 20 pin, collegare l’alimentatore con il Pin 1 e il Pin 13.

Connettore ATX 12V È necessario collegare una

(4-pin ATX12V1) alimentazione con spinotto da

(vedi p.2 item 2) 12V ATX a questo connettore

in modo che possa fornire

energia sufficiente. In caso

contrario l’unità non si avvia.

Header HDMI_SPDIF Header HDMI_SPDIF, con

(3-pin HDMI_SPDIF1) uscita audio SPDIF su scheda

(vedi p.2 Nr. 25) HDMI VGA, consente al

sistema di collegare dispositivi

per TV digitale HDMI/proiettori/

LCD . Collegare il connettore

HDMI_SPDIF della scheda VGA

HDMI a questo header.
