ASRock K10N78D Motherboard

FrançaisFrançais

Français

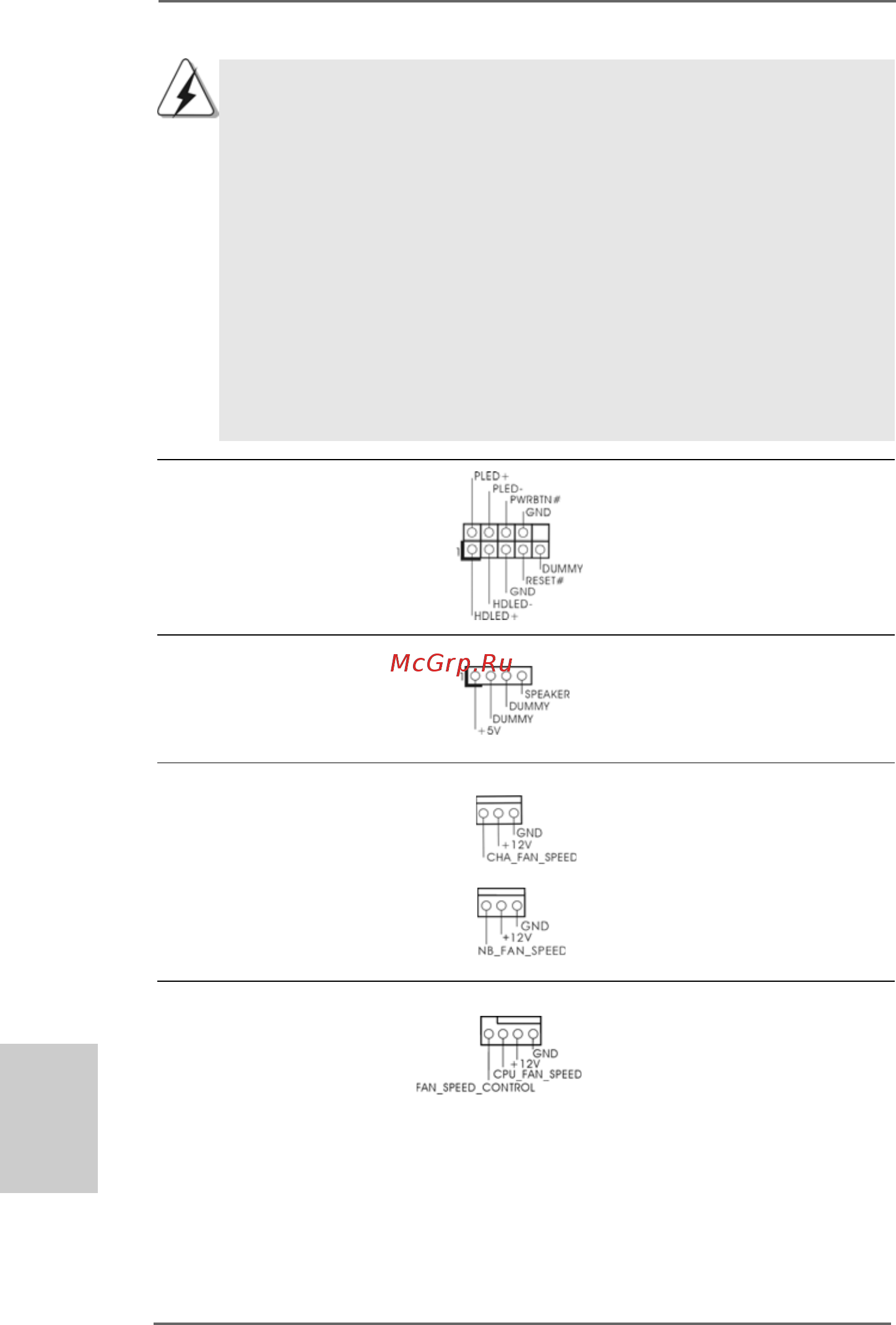

Connecteur pour panneau Ce connecteur offre plusieurs

(PANEL1 br. 9) fonctions système en façade.

(voir p.2 fig. 21)

Connecteur pour ventilateur Veuillez connecter un câble de

CPU ventilateur d’UC sur ce

(CPU_FAN1 br. 4) connecteur et brancher le fil noir

(voir p.2 fig. 6) sur la broche de terre.

Connecteur du haut-parleur Veuillez connecter le haut-

du châssis parleur de châssis sur ce

(SPEAKER1 br. 4) connecteur.

(voir p.2 fig. 19)

1. L’audio à haute définition (HDA) prend en charge la détection de fiche,

mais le fil de panneau sur le châssis doit prendre en charge le HDA pour

fonctionner correctement. Veuillez suivre les instructions dans notre

manuel et le manuel de châssis afin installer votre système.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio

du panneau avant conformément à la procédure ci-dessous :

A. Connectez Mic_IN (MIC) à MIC2_L.

B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.

C. Connectez Ground (GND) à Ground (GND).

D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous

n’avez pas besoin de les connecter pour le panneau audio AC’97.

E. Entrer dans l’utilitaire de configuration du BIOS. Saisir les Paramètres

avancés puis sélectionner Configuration du jeu de puces. Définir

l’option panneau de commande de [Auto] à [Activé].

Connecteur pour châssis et NB

(CHA_FAN1 br. 3)

(voir p.2 No. 34)

(NB_FAN1 br. 3)

(voir p.2 No. 20)

Branchez les câbles du

ventilateur aux connecteurs pour

ventilateur et faites correspondre

le fil noir à la broche de terre.

4 3 2 1
