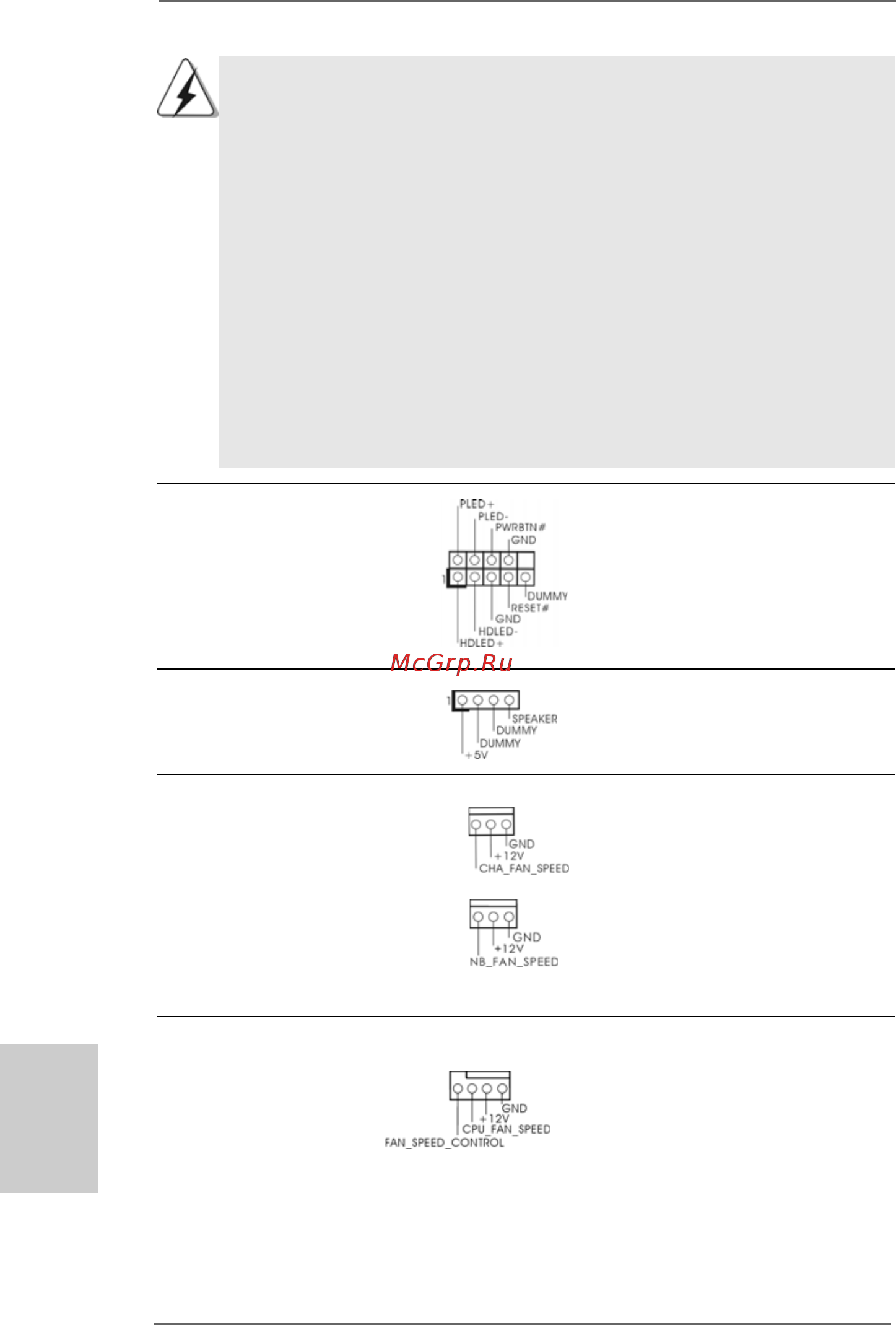

Cabezal del altavoz del chasis Conecte el altavoz del chasis a

(4-pin SPEAKER1) su cabezal.

(vea p.2, No. 19)

Conector del Panel del Este conector acomoda varias

systema funciones de panel frontal del

(9-pin PANEL1) systema.

(vea p.2, No. 21)

1. El Audio de Alta Definición soporta la detección de conector, pero el cable

de panel en el chasis debe soportar HDA para operar correctamente. Por

favor, siga las instrucciones en nuestro manual y en el manual de chasis

para instalar su sistema.

2. Si utiliza el panel de sonido AC’97, instálelo en la cabecera de sonido del

panel frontal de la siguiente manera:

A. Conecte Mic_IN (MIC) a MIC2_L.

B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L.

C. Conecte Ground (GND) a Ground (GND).

D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No

necesitará conectarlos al panel de sonido AC’97.

E. Entre en la Utilidad de configuración del BIOS Entre en Configuración

avanzada y, a continuación, seleccione Configuración del conjunto de

chips. En el panel de control frontal cambie la opción [Automático] a

[Habilitado].

Conectores de ventilador de

chasis y NB

(3-pin CHA_FAN1)

(vea p.2, N. 34)

(3-pin NB_FAN1)

(vea p.2, N. 20)

Por favor, conecte los cables del

ventilador a los conectores de

ventilador, haciendo coincidir el

cable negro con la patilla de

masa.

4 3 2 1

Conector del ventilador Conecte el cable del ventilador

de la CPU de la CPU a este conector y

(4-pin CPU_FAN1) haga coincidir el cable negro

(vea p.2, No. 35) con el conector de tierra.
