ASRock K10N78D [44/111] Connecteurs 1 connecteurs 1 connecteurs 1 connecteurs 1 connecteurs

4444

ASRock K10N78D Motherboard

FrançaisFrançais

Français

Câble de données Toute cote du cable de data SATA

Série ATA (SATA) peut etre connecte au disque dur

(en option) SATA / SATAII ou au connecteur

SATAII sur la carte mere.

le côté avec fil rouge côté Broche1

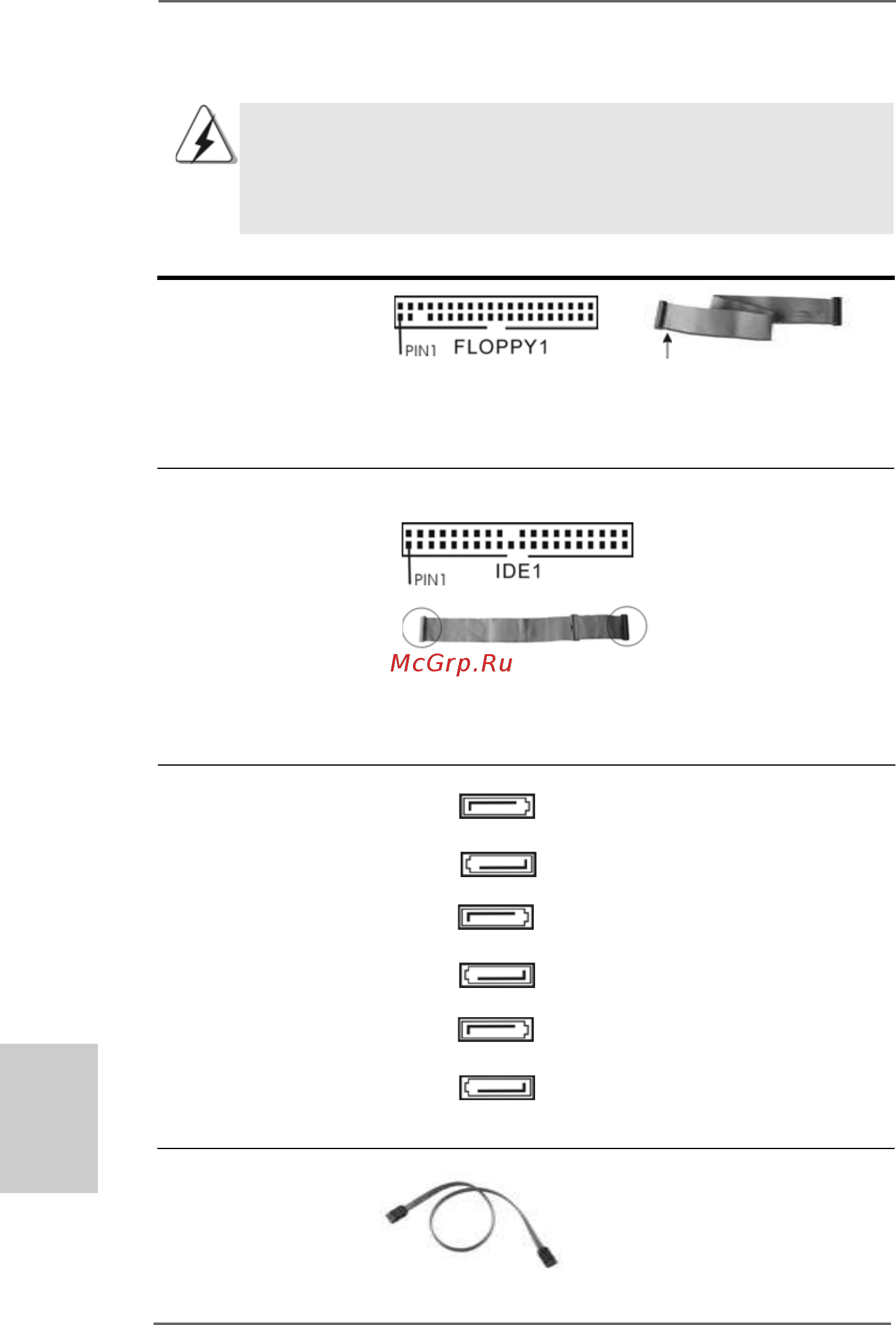

1.4 Connecteurs1.4 Connecteurs

1.4 Connecteurs

Les connecteurs NE SONT PAS des cavaliers. NE PLACEZ AUCUN

capuchon sur ces connecteurs. Poser les bouchons pour cavaliers

audessus des connecteurs provoquera des dommages irrémédiables à la

carte mère!

Les connecteurs Description

Connecteur du lecteur

de disquette

(FLOPPY1 br. 33)

(voir p.2 fig. 23)

Note: Assurez-vous que le côté avec fil rouge du câble est bien branché sur le

côté Broche1 du connecteur.

Connecteur IDE primaire (bleu)

(IDE1 br. 39, voir p.2 fig. 8)

connecteur bleu connecteur noir

vers la carte mère vers le disque dur

Câble ATA 66/100/133 80 conducteurs

Note: Veuillez vous reporter aux instructions du fabricant de votre IDE périphérique

pour les détails.

Connecteurs Série ATAII

(SATAII_1 (PORT 0): voir p.2 fig. 15)

(SATAII_2 (PORT 1): voir p.2 fig. 14)

(SATAII_3 (PORT 2): voir p.2 fig. 13)

(SATAII_4 (PORT 3): voir p.2 fig. 12)

(SATAII_5 (PORT 4): voir p.2 fig. 11)

(SATAII_6 (PORT 5): voir p.2 fig. 10)

Ces six connecteurs Serial

ATA (SATAII) prennent en charge

les disques durs SATA ou SATAII

pour les dispositifs de stockage

interne. L’interface SATAII

actuelle permet des taux

transferts de données pouvant

aller jusqu’à 3,0 Go/s.

SATAII_6 (PORT 5)

SATAII_5 (PORT 4)

SATAII_4 (PORT 3)

SATAII_3 (PORT 2)

SATAII_2 (PORT 1)

SATAII_1 (PORT 0)
