ASRock K10N78D Motherboard

Cavi dati Serial ATA (SATA) Una o altra estremità del cavo

(Opzionale) di dati SATA può essere

collegata al disco rigido SATA /

SATAII o al connettore di SATAII

su questa cartolina base.

Lato del Pin1 con la striscia rossa

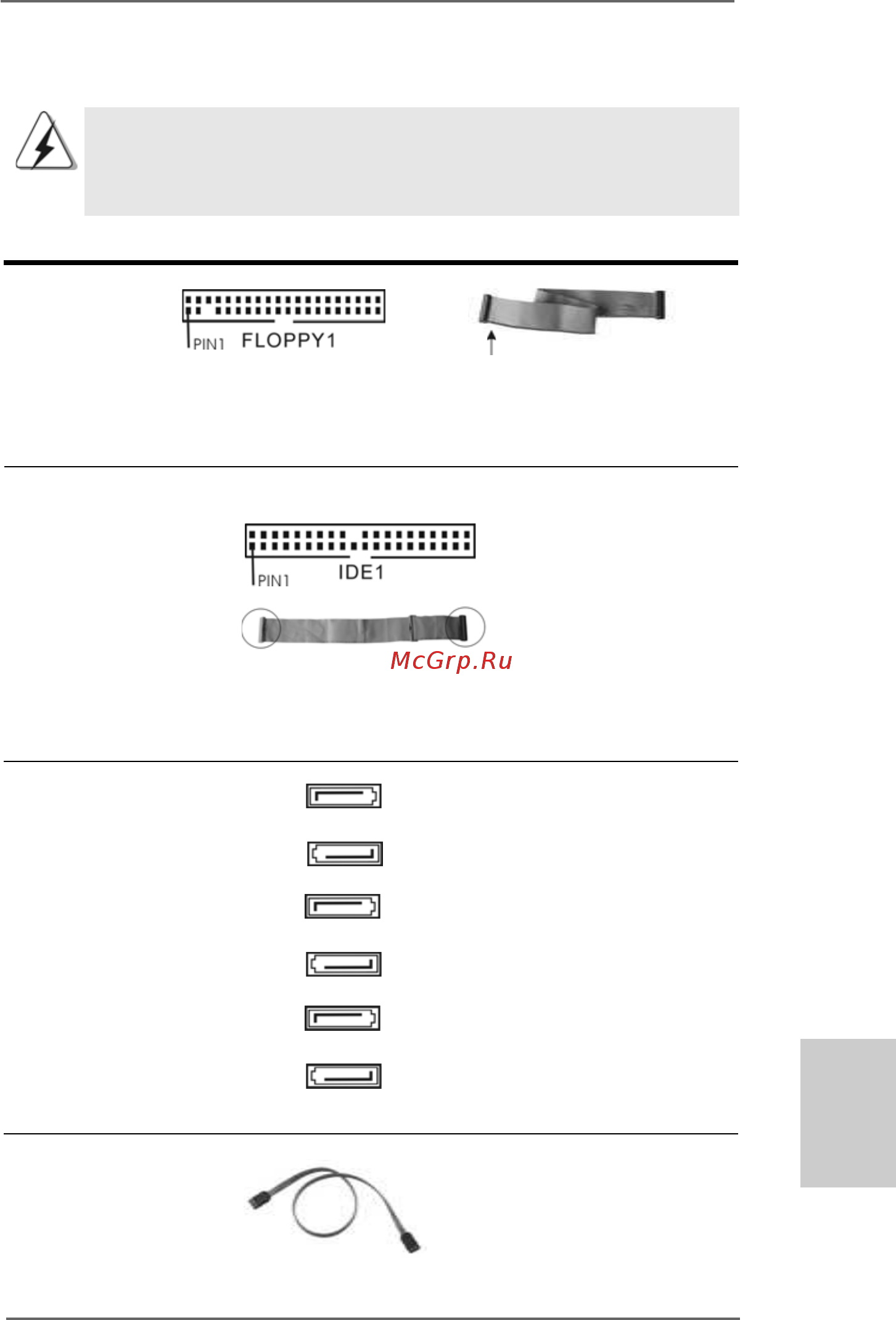

1.4 Connettori1.4 Connettori

1.4 Connettori

I connettori NON sono jumpers. NON COLLOCARE i ponticelli sui

connettori. Installando dei cappucci a ponticello sui connettori si

causeranno danni permanenti alla scheda madre!

Connettori Descrizione dei connettori

Connettore del

Floppy disk

(33-pin FLOPPY1)

(vedi p.2 item 22)

Nota: Assicurarsi che il lato del cavo con la striscia rossa sia inserito nel lato Pin1

del connettore.

Connettore IDE primario (blu)

(39-pin IDE1, vedi p.2 item 8)

Connettore blu Connettore nero

alla scheda madre all’hard disk drive

Cavo ATA 66/100/133 a 80 pin

Nota: Fate riferimento alle istruzioni del produttore del dispositivo IDE per maggiori

dettagli.

Connettori Serial ATAII

(SATAII_1 (PORT 0): vedi p.2 Nr. 15)

(SATAII_2 (PORT 1): vedi p.2 Nr. 14)

(SATAII_3 (PORT 2): vedi p.2 Nr. 13)

(SATAII_4 (PORT 3): vedi p.2 Nr. 12)

(SATAII_5 (PORT 4): vedi p.2 Nr. 11)

(SATAII_6 (PORT 5): vedi p.2 Nr. 10)

Questi sei connettori Serial

ATA (SATAII) supportano le

periferiche di archiviazione

HD SATA o SATAII per le

funzioni di archiviazione

interna. ATAII (SATAII) suppo-

rtano cavi SATAII per dispositivi

di memoria interni. L’interfaccia

SATAII attuale permette velocità

di trasferimento dati fino a

3.0 Gb/s.

ItalianoItaliano

Italiano

SATAII_6 (PORT 5)

SATAII_5 (PORT 4)

SATAII_4 (PORT 3)

SATAII_3 (PORT 2)

SATAII_2 (PORT 1)

SATAII_1 (PORT 0)
