6. Подключение кабелей

6.1. 10/100BaseT(X) порты

10/100BaseT(X) порты оснащены стандартными RJ45 коннекторами. Порты имеют

функцию автоматического определения связи. Они сами определяют, на какой скорости

работать и в каком duplex режиме. Также, порты сами определяют, работать в режиме

MDI или MDI-X, то есть к ним можно подключать устройства по прямому или кроссовому

кабелю.

 Назначение контактов 10/100BaseT(X) RJ45 портов

Следующий рисунок описывает назначение контактов 10/100/1000BaseT(X) RJ45

портов.

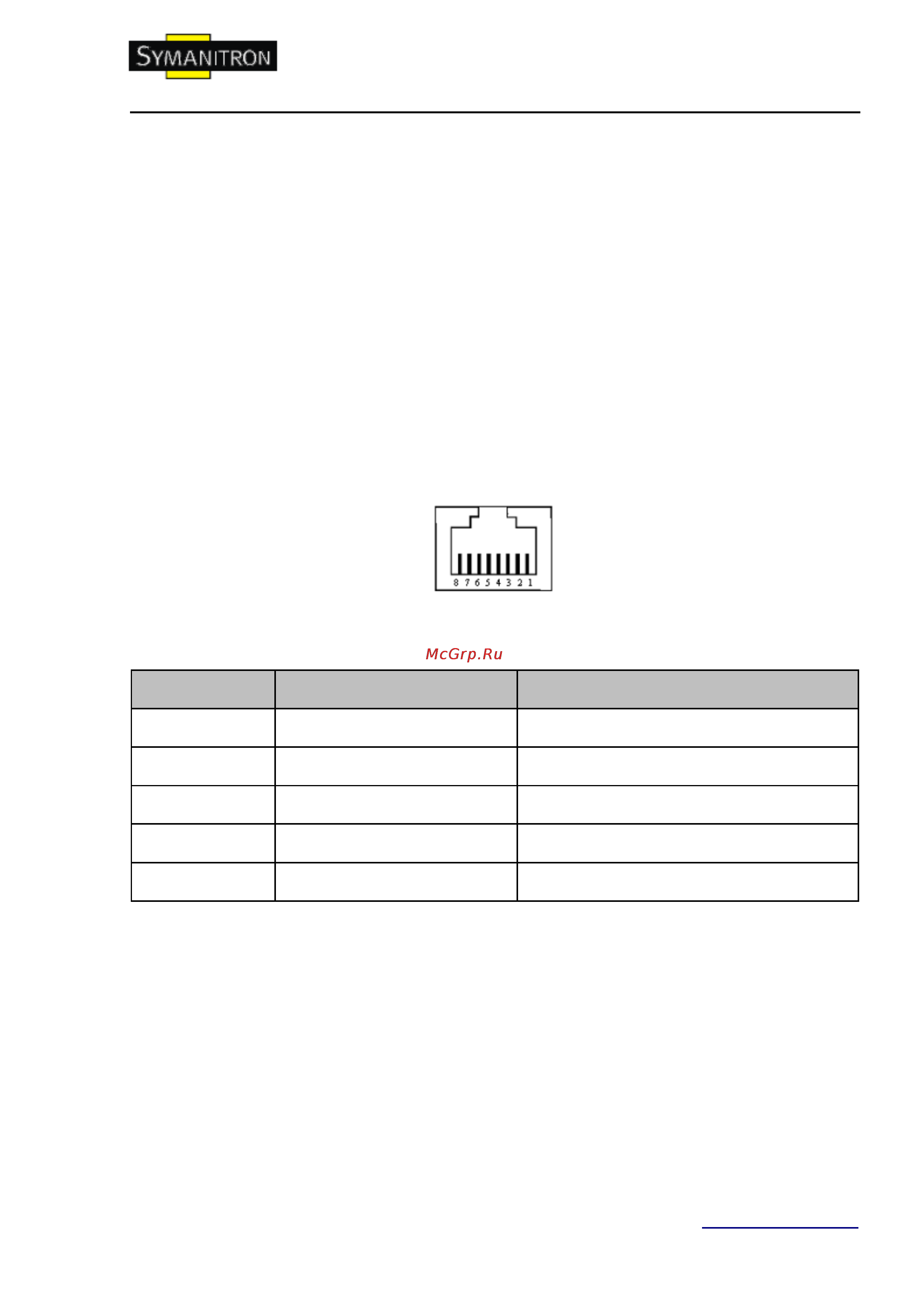

Рис. Порт RJ45

В данной таблицы описаны назначения контактов 10/100BaseT(X) RJ45 портов

Контакт (pin)

MDI-X сигнал

MDI сигнал

Получение данных + (RD+)

Отправка данных (TD+)

Получение данных - (RD-)

Отправка данных (TD-)

Отправка данных (TD+)

Получение данных + (RD+)

Отправка данных (TD-)

Получение данных - (RD-)

4,5,7,8

Не используется

Примечание: “+” и “-” означают полярность.

 Схема подключения

Прямой кабель
