Symanitron SEWM2G28SKT [8/36] Установка модулей

Руководство по эксплуатации SEWM2G28SKT-2G28SK-228GKT-228GK

www.symanitron.ru 7

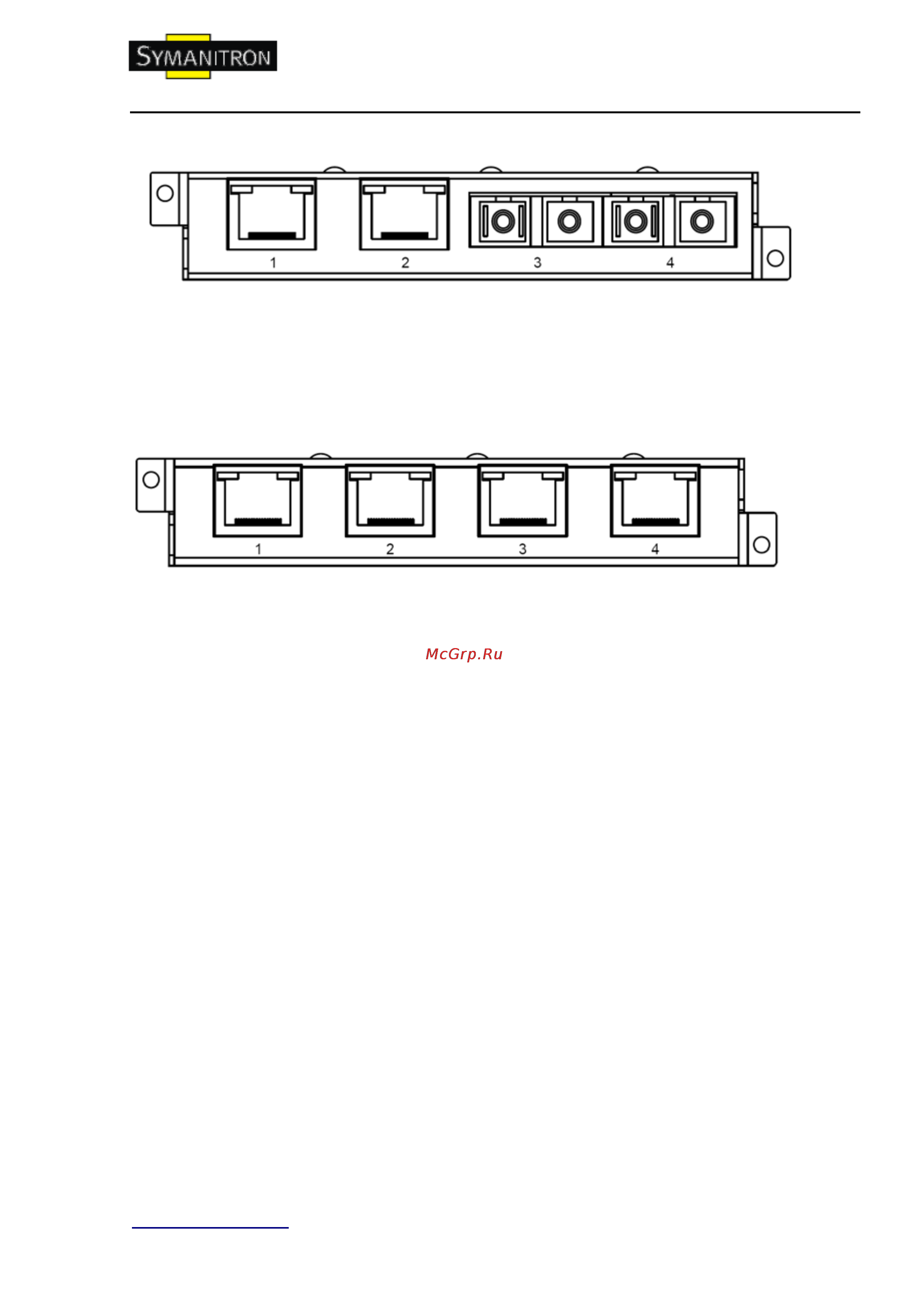

Рис. SM6.6-2S/M-2T-0.5U

● SM6.6-4T-0.5U

4 порта 10/100BaseTX RJ45

Рис. SM6.6-4T-0.5U

4. Установка модулей

Внимание: Мы рекомендуем вам производить манипуляции с модулями при

выключенном питании.

4.1. Установка модулей

Устройства имеют один 1U слот (Slot1) и шесть 0,5U слотов (Slot2-Slot7) на задней

панели, как показано на иллюстрации выше. Интерфейсные модули могут быть

установлены в свои слоты, согласно требованиям пользователя.

Примечание: Не обязательно вставлять модули во все слоты. Можете выбирать сами,

в какие слоты какие модули вставлять.

● Установка 0,5U модулей в верхний ряд.

1. Вставьте интерфейсный модуль с номерами портов (1, 2, 3, 4), смотрящими в

правильном направлении, в слот на направляющие рельсы. Полностью задвиньте модуль в

слот.
