Руководство по эксплуатации SEWM2G28SKT-2G28SK-228GKT-228GK

18 www.symanitron.ru

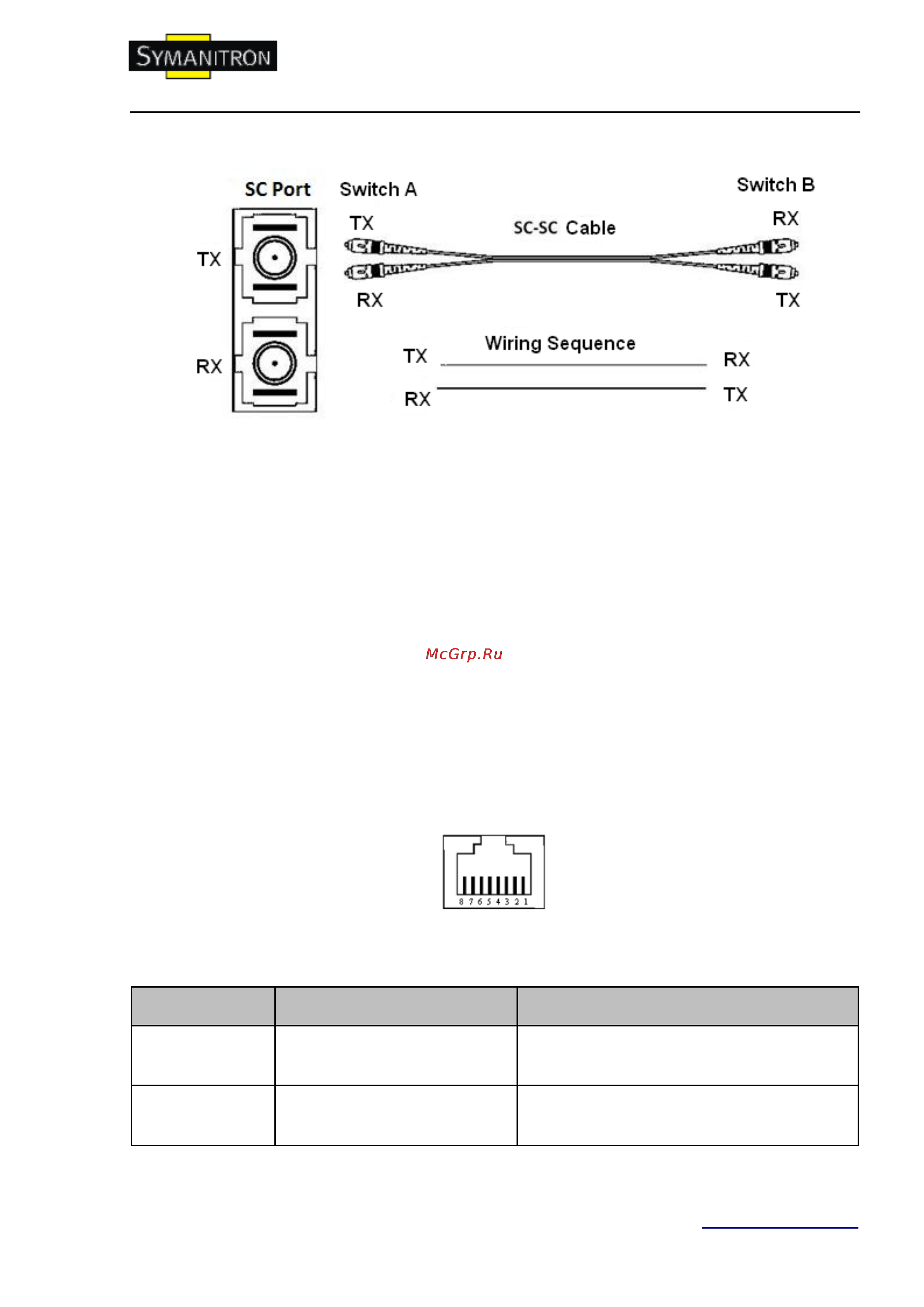

Рис. 100Base-FX порт подключения

Внимание: Для передачи данных в оптических кабелях используется лазер. Не

смотрите в оптический кабель при включѐнном питании устройства.

6.3. 10/100/1000BaseT(X) Ethernet порты

10/100/1000BaseT(X) порты оснащены стандартными RJ45 коннекторами. Порты

имеют функцию автоматического определения связи. Они сами определяют, на какой

скорости работать и в каком duplex режиме. Также, порты сами определяют, работать в

режиме MDI или MDI-X, то есть к ним можно подключать устройства по прямому или

кроссовому кабелю.

 Назначение контактов 10/100/1000BaseT(X) RJ45 портов

Следующий рисунок описывает назначение контактов 10/100/1000BaseT(X) RJ45

портов.

Рис. Порт RJ45

В данной таблицы описаны назначения контактов 10/100/1000BaseT(X) RJ45 портов

Контакт (pin)

MDI-X сигнал

MDI сигнал

Передача / Приѐм данных

(TRD0+)

Передача / Приѐм данных (TRD1+)

Передача / Приѐм данных

(TRD0-)

Передача / Приѐм данных (TRD1-)
