Руководство по эксплуатации SEWM2G28SKT-2G28SK-228GKT-228GK

www.symanitron.ru 25

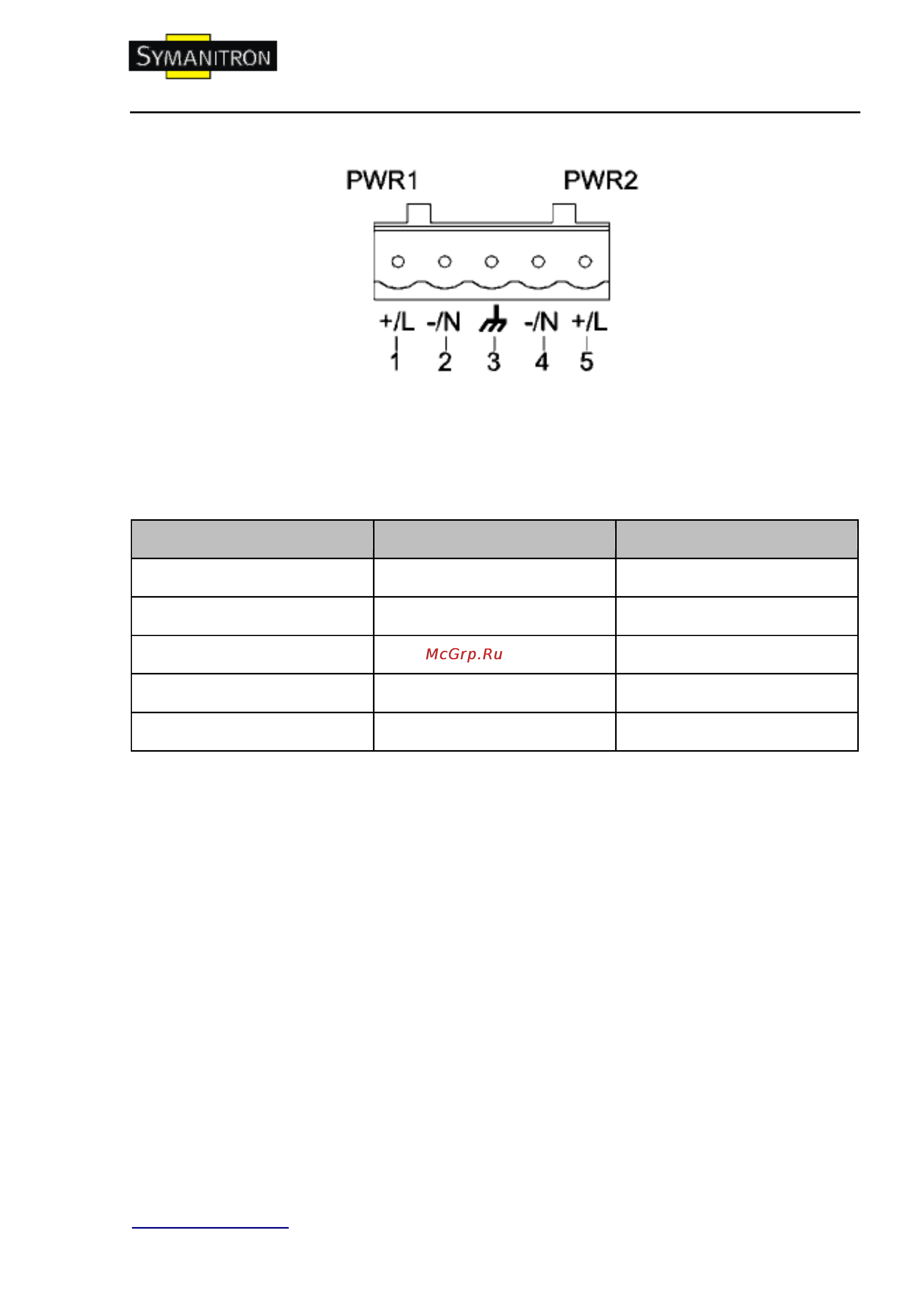

Рис. 5-пиновая 5,08мм клеммная колодка питания

Значение контактов показаны в таблице

Пин

Назначение

Описание

+ / L

PWR1+

- / N

PWR1-

Заземление

- / N

PWR2+

+ / L

PWR2-

● Прокладка кабелей и установка устройства

Шаг 1: Выньте клеммную колодку из устройства.

Шаг 2: Вставьте кабели питания в клеммную колодку согласно таблице выше.

Шаг 3: Вставьте клеммную колодку в подключѐнными кабелями обратно в

устройство.

6.7. Заземление

На боковой панели устройства находится винт заземления корпуса. Подключите один

конец заземляющего провода к этому винту, а второй - к земле (площадь сечения кабеля

должна быть больше 2,5мм

, сопротивление - меньше 5Ом).
