Symanitron SEWM2G28SKT [18/36] Basefx ethernet порт

Руководство по эксплуатации SEWM2G28SKT-2G28SK-228GKT-228GK

www.symanitron.ru 17

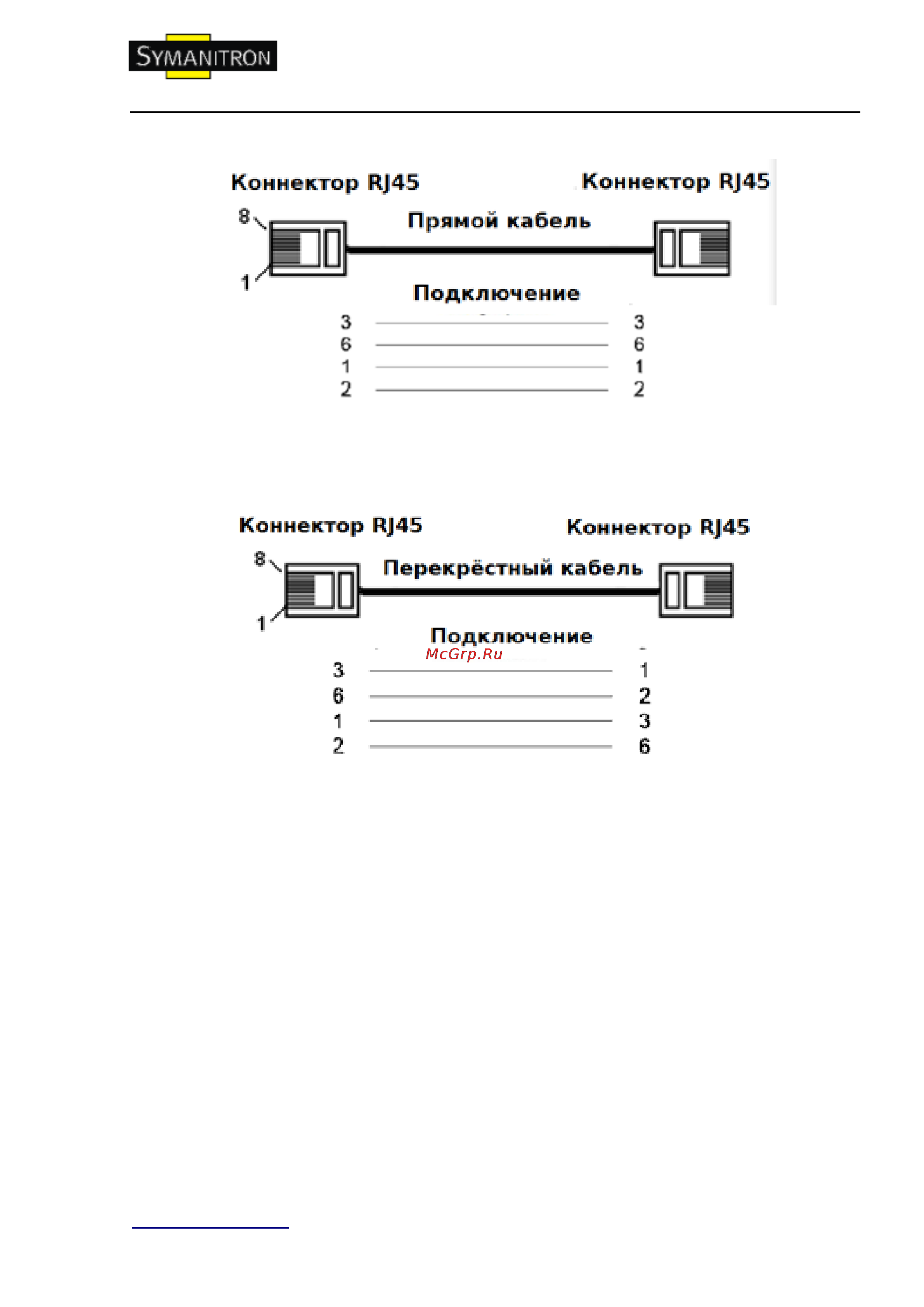

Рис. Подключения прямого кабеля

Перекрѐстный кабель

Рис. Подключения перекрѐстного кабеля

6.2. 100BaseFX Ethernet порт

100BaseFX Ethernet порты оборудованы FC / SC / ST коннекторами, каждый порт

состоит из передатчика (TX) и приѐмника (RX), как показано на иллюстрации ниже слева.

100BaseFX кабель показан справа на той же иллюстрации (как пример, приведѐн

разъѐм SC; принцип ST / FC ничем не отличается). Подключите TX (передатчик) первого

коммутатора к RX (приѐмник) второго коммутатора, и соответственно, наоборот.
