Руководство по эксплуатации SEWM2G28SKT-2G28SK-228GKT-228GK

www.symanitron.ru 3

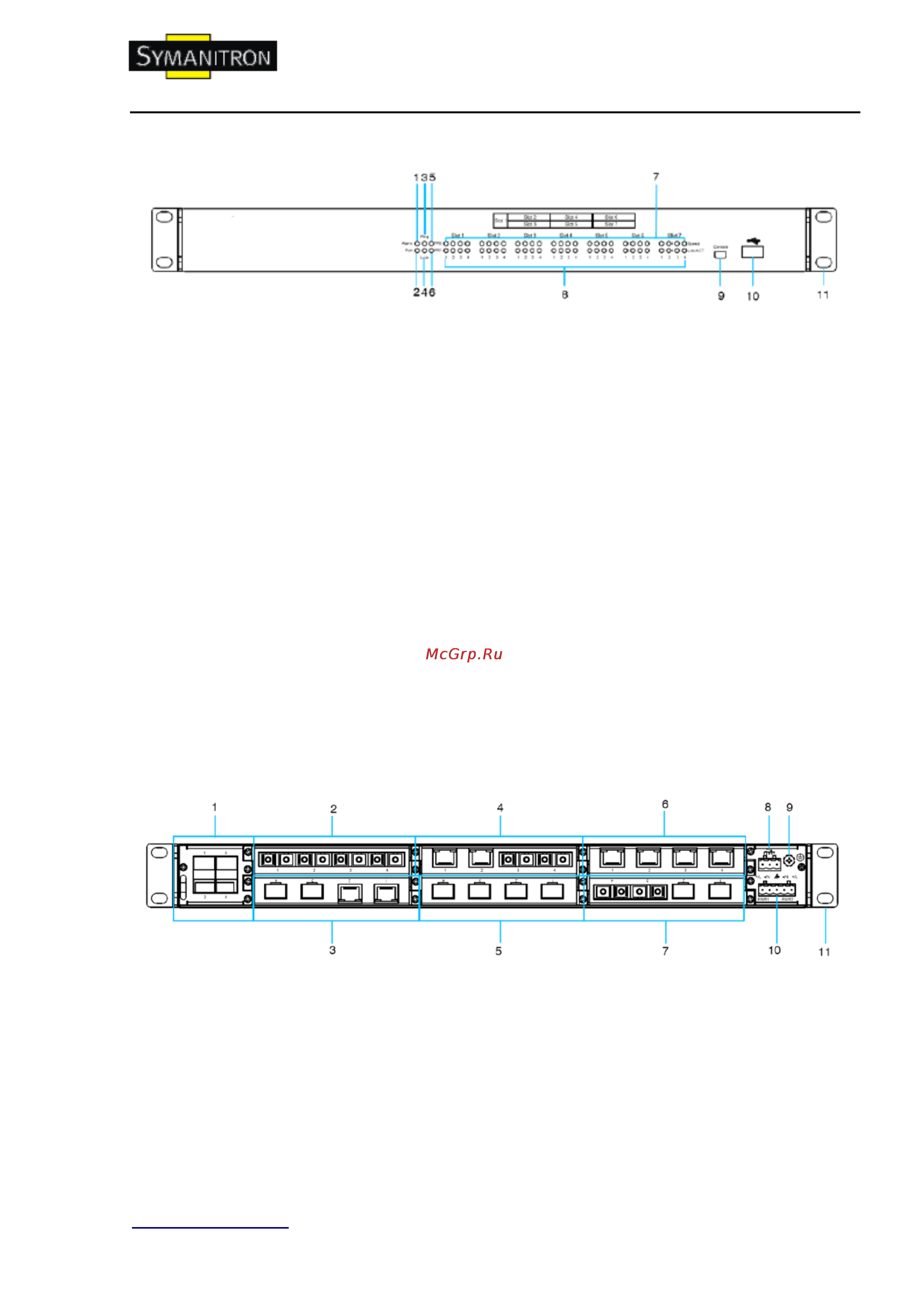

Рис. Передняя панель

1: Alarm - Индикатор сбоя

2: Run: Индикатор работы устройства

3: Ring: Индикатор кольцевой топологии

4: Lock: Индикатор завершения синхронизации

5: PWR2: Индикатор питания 2

6: PWR1: Индикатор питания 1

7: Индикаторы скоростей портов в слотах 1-7

8: LINK/ACT индикаторы портов в слотах 1-7

9: Консольный интерфейс (Mini USB)

10: USB интерфейс (пока не поставляется)

11: Крепление в шкаф

3.2. Задняя панель

Рис. Задняя панель

1:1U слот 4-портового гигабитного модуля

2: 0,5U слот 4-портового Fast Ethernet модуля

3: 0,5U слот 4-портового Fast Ethernet модуля

4: 0,5U слот 4-портового Fast Ethernet модуля

5: 0,5U слот 4-портового Fast Ethernet модуля
