Руководство по эксплуатации SEWM2G28SKT-2G28SK-228GKT-228GK
www.symanitron.ru 21
Рис. Оптический гигабитный SFP модуль
Модули оснащены LC коннектором, каждый разъѐм оснащѐн приѐмником (RX) и
передатчиком (TX).
TX разъѐм LC коннектора следует подключать к RX разъѐму коннектора на другом
конце кабеля, и наоборот, как показано на рисунке:

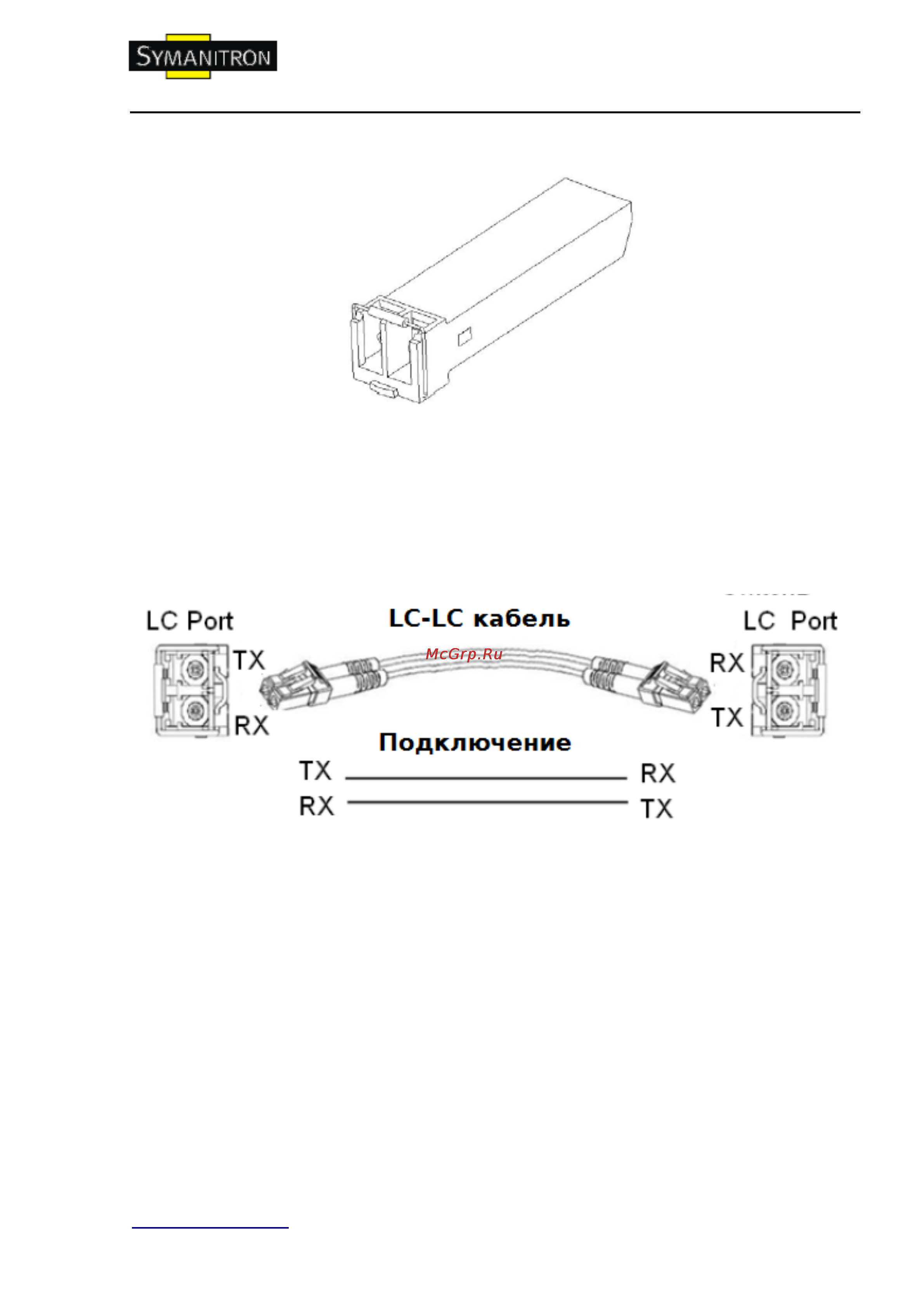

Рис. Подключение оптического кабеля
Подключение оптических гигабитных SFP модулей
1. Вставьте оптический кабель в два LC коннектора на разных устройствах, соблюдая
правило: TX разъѐм одного порта подключается к RX разъѐму другого.
2. Если LINK / ACT индикаторы после подключения начнут мигать, значит
соединение установлено.
Если индикаторы не загораются, значит с подключением возникли проблемы: либо
оптический кабель неисправен, либо он подключен не к тем разъѐмам LC коннектора:
попробуйте поменять местами подключаемые провода на одном из коннекторов.
