ASRock K8A780LM Motherboard

DeutschDeutsch

Deutsch

1. High Definition Audio unterstützt Jack Sensing (automatische Erkennung

falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung

am Gehäuse HDA unterstützen muss, um richtig zu funktionieren.

Beachten Sie bei der Installation im System die Anweisungen in unserem

Handbuch und im Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

nachstehend beschrieben an der Front-Audioanschlussleiste:

A. Schließen Sie Mic_IN (MIC) an MIC2_L an.

B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an

OUT2_L an.

C. Schließen Sie Ground (GND) an Ground (GND) an.

D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht.

Diese Anschlüsse müssen nicht an die AC’97-Audioleiste

angeschlossen werden.

E. Rufen Sie das BIOS-Setup-Dienstprogramm auf. Wechseln Sie zu

Erweiterte Einstellungen und wählen Sie Chipset-Konfiguration. Setzen

Sie die Option Frontleistenkontrolle von [Automatisch] auf [Aktiviert].

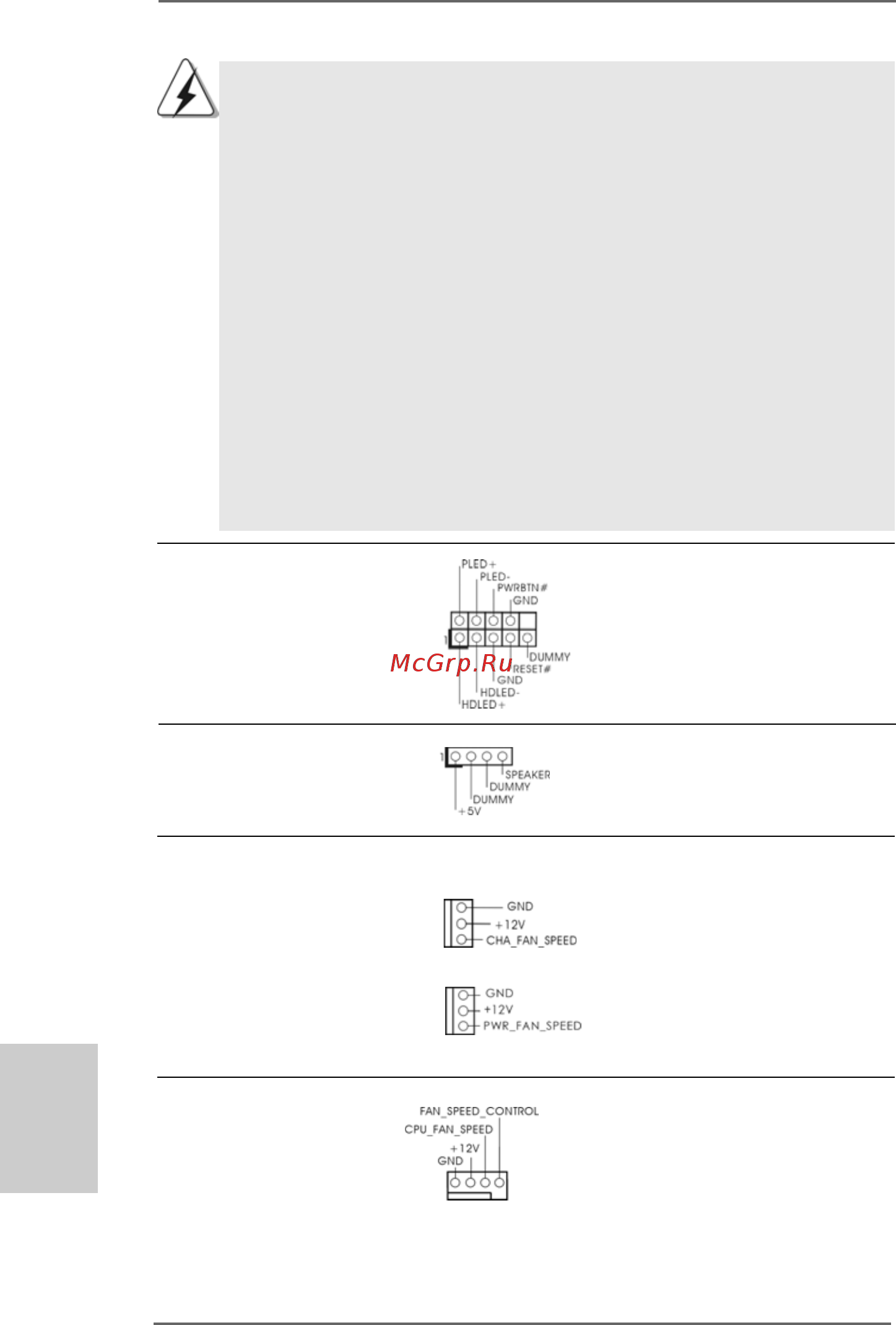

Gehäuselautsprecher-Header Schließen Sie den

(4-pin SPEAKER1) Gehäuselautsprecher an

(siehe S.2, No. 8) diesen Header an.

System Panel Anschluss Dieser Anschluss ist für die

(9-Pin PANEL1) verschiedenen Funktionen der

(siehe S.2, No. 14) Gehäusefront.

CPU-Lüfteranschluss Verbinden Sie das CPU -

(4-pin CPU_FAN1) Lüfterkabel mit diesem

(siehe S.2, No. 5) Anschluss und passen Sie den

schwarzen Draht dem

Erdungsstift an.

1 2 3 4

Gehäuse- und Stromlüfteranschlüsse Verbinden Sie die Lüfterkabel

(3-pin CHA_FAN1) mit den Lüfteranschlüssen,

(siehe S.2, No. 11) wobei der schwarze Draht an

den Schutzleiterstift

(3-pin PWR_FAN1) angeschlossenwird.

(siehe S.2, No. 31)
