ASRock k8A780LM Motherboard

ien que cette carte mère offre un support de (Ventilateur silencieux)

ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut bien

fonctionner même sans la fonction de commande de vitesse du ventilateur.

Si vous prévoyez de connecter le ventilateur de CPU à 3 broches au

connecteur du ventilateur de CPU sur cette carte mère, veuillez le

connecter aux broches 1-3.

Installation de ventilateur à 3 broches

Broches 1-3 connectées

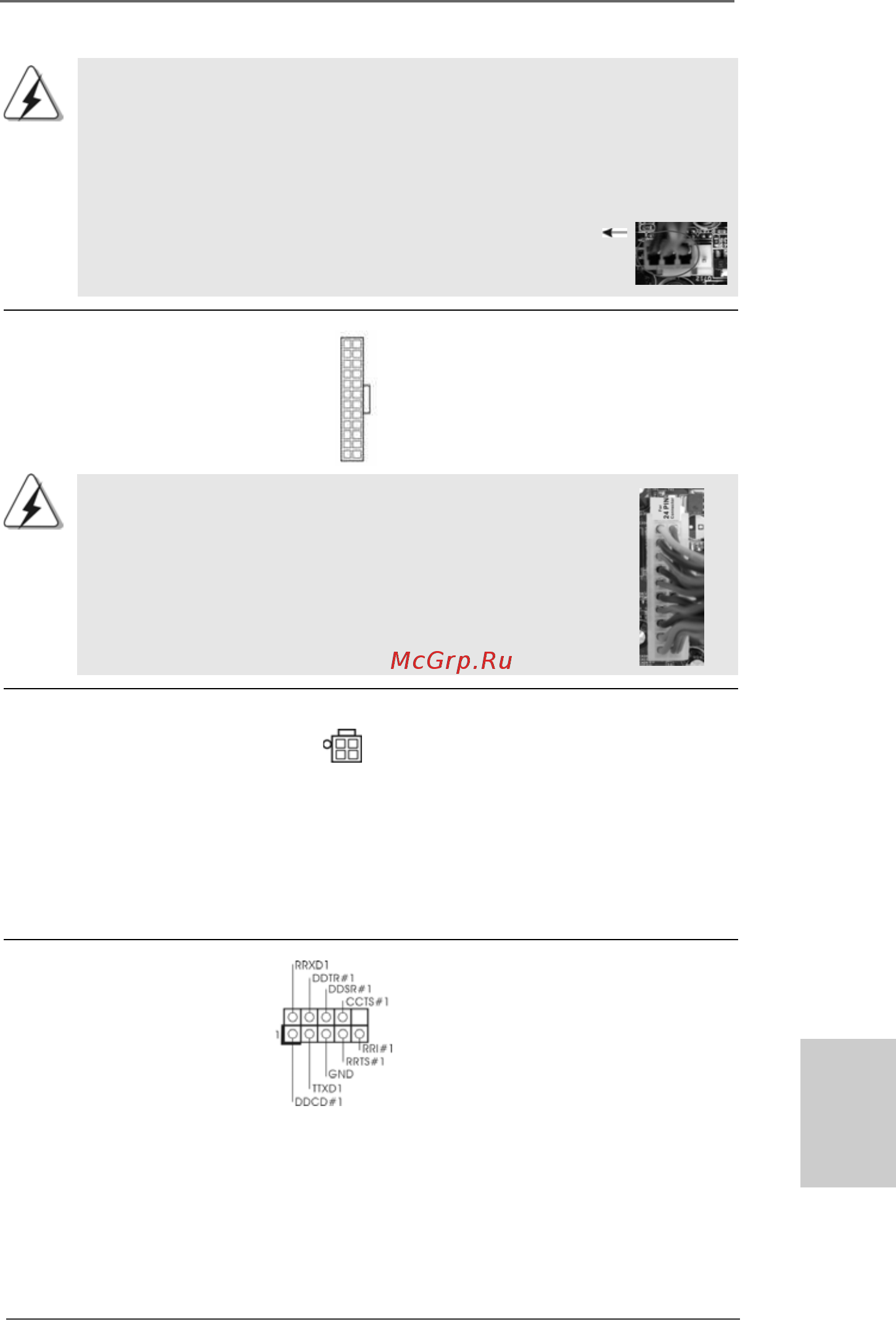

Connecteur d’alimentation ATX Veuillez connecter une unité

(ATXPWR1 br. 24) d’alimentation ATX sur ce

(voir p.2 fig. 7) connecteur.

FranFran

Fran

çaisçais

çais

Connecteur d’alimentation Veuillez noter qu’il est nécessaire

12V ATX de connecter une unité

(ATX12V1 br. 4) d’alimentation électrique avec

(voir p.2 fig. 2) prise ATX 12V sur ce

connecteur afin d’avoir une

alimentation suffisante. Faute de

quoi, il ne sera pas possible de

mettre sous tension.

20-Installation de l’alimentation électrique ATX

Bien que cette carte mère fournisse un connecteur de

courant ATX 24 broches, elle peut encore fonctionner si vous

adopter une alimentation traditionnelle ATX 20 broches. Pour

utiliser une alimentation ATX 20 broches, branchez à

l’alimentation électrique ainsi qu’aux broches 1 et 13.

En-tête de port COM Cette en-tête de port COM est

(COM1 br.9) utilisée pour prendre en charge

(voir p.2 No. 32) un module de port COM.
