1. La caratteristica HDA (High Definition Audio) supporta il rilevamento dei

connettori, però il pannello dei cavi sul telaio deve supportare la funzione

HDA (High Definition Audio) per far sì che questa operi in modo corretto.

Attenersi alle istruzioni del nostro manuale e del manuale del telaio per

installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio

del pannello anteriore, come indicato di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.

B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.

C. Collegare Ground (GND) a Ground (GND).

D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è

necessario collegarli per il pannello audio AC’97.

E. Entrare nel programma di impostazione BIOS. Entrare su Impostazioni

avanzate, quindi selezionare Configurazione chipset. Impostare

l’opzione Comando pannello anteriore da [Auto] a [Attivato].

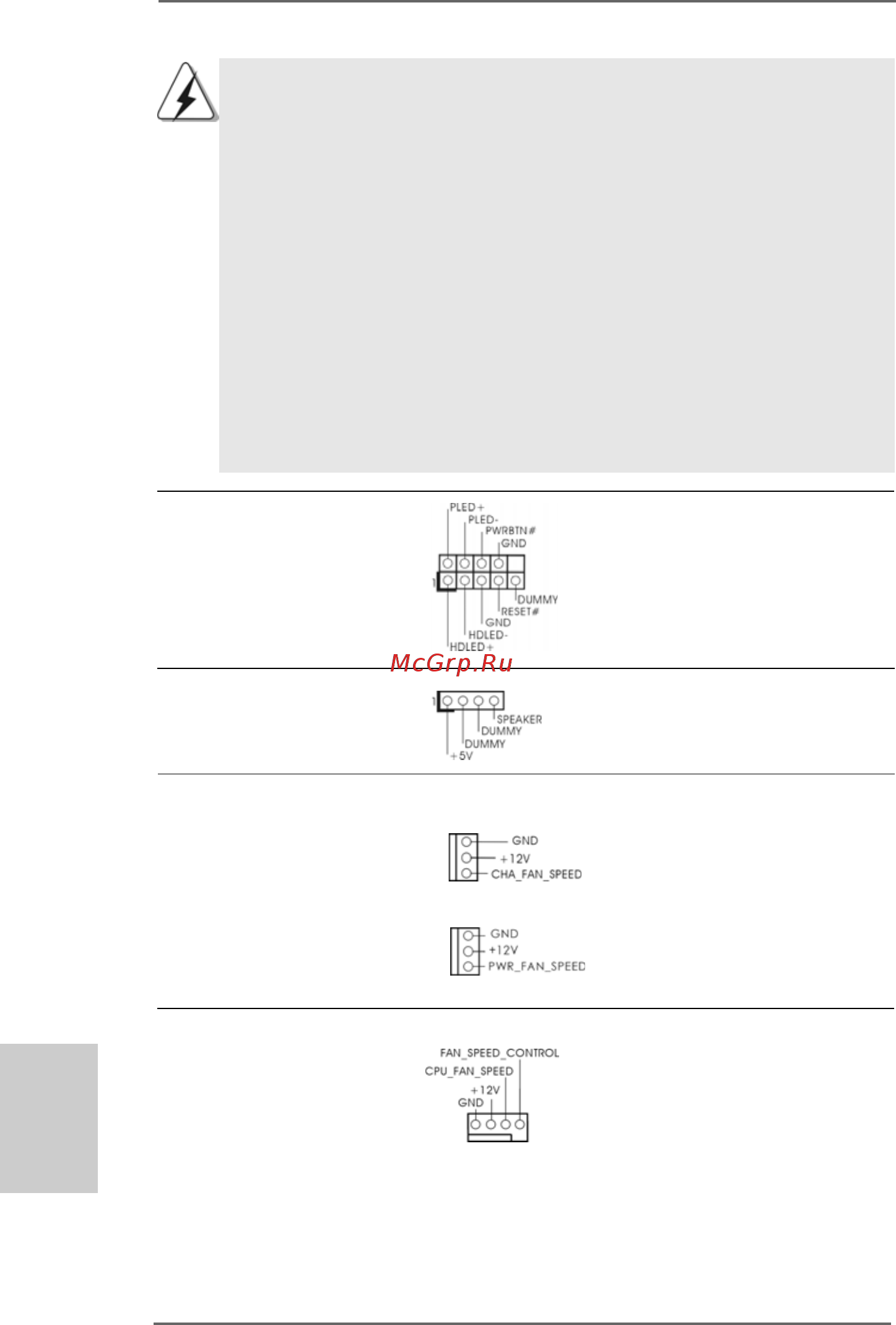

Connettore del panello Questo connettore accoglie

frontale diverse funzioni del pannello

(9-pin PANEL1) frontale.

(vedi p.2 item 14)

Collettore casse telaio Collegare le casse del telaio a

(4-pin SPEAKER1) questo collettore.

(vedi p.2 item 8)

Connettore ventolina CPU Collegare il cavo della ventolina

(4-pin CPU_FAN1) CPU a questo connettore e far

(vedi p.2 item 5) combaciare il filo nero al pin

terra.

1 2 3 4

Collettori Chassis ed alimentazione ventola Collegare i cavi della ventola ai

(3-pin CHA_FAN1) corrispondenti connettori

(vedi p.2 Nr. 11) facendo combaciare il cavo

nero col pin di terra.

(3-pin PWR_FAN1)

(vedi p.2 Nr. 31)
