ASRock K8A780LM Motherboard

ItalianoItaliano

Italiano

Lato del Pin1 con la striscia rossa

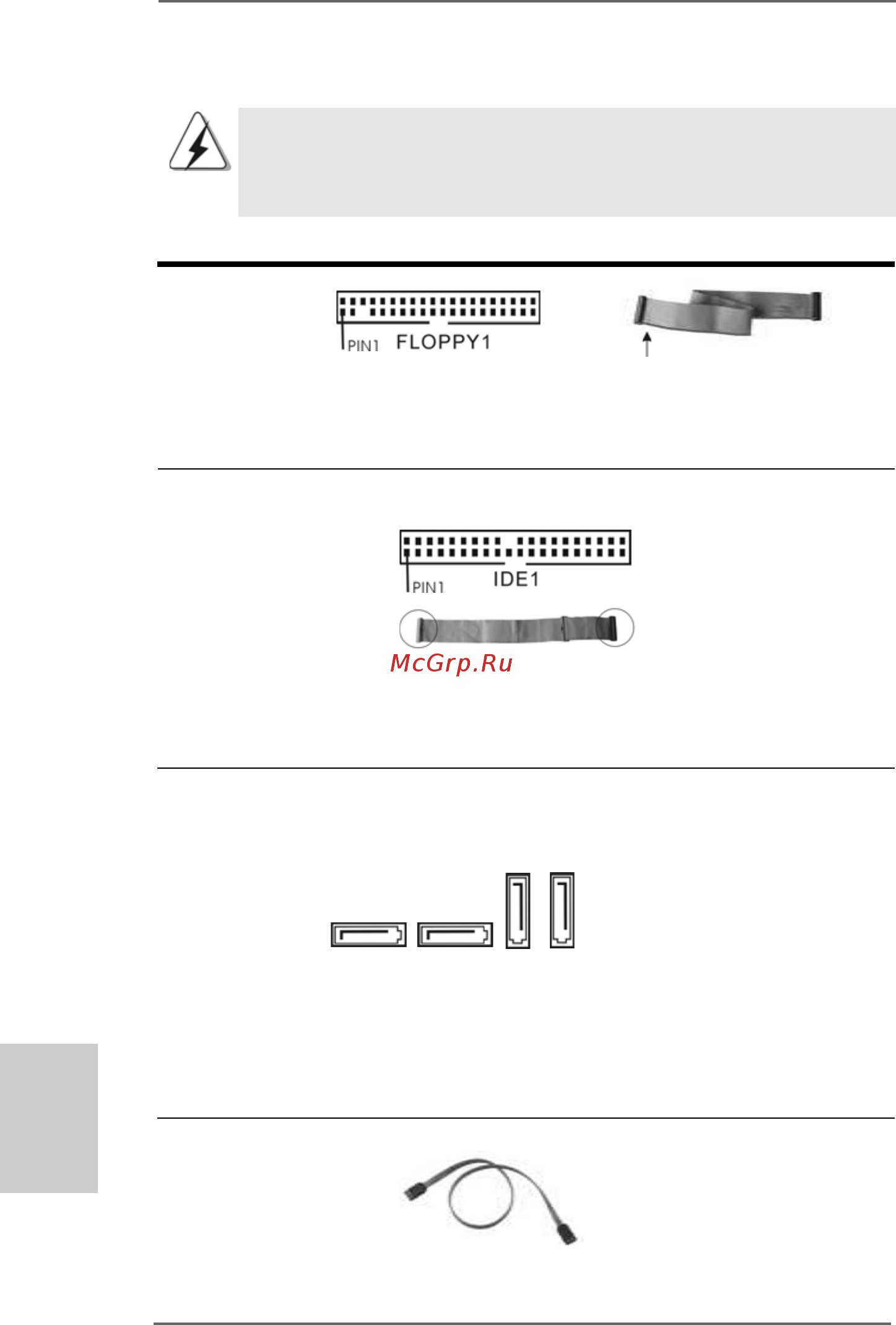

1.4 Connettori1.4 Connettori

1.4 Connettori

I connettori NON sono jumpers. NON COLLOCARE i ponticelli sui

connettori. Installando dei cappucci a ponticello sui connettori si

causeranno danni permanenti alla scheda madre!

Connettori Descrizione dei connettori

Connettore del

Floppy disk

(33-pin FLOPPY1)

(vedi p.2 item 24)

Nota: Assicurarsi che il lato del cavo con la striscia rossa sia inserito nel lato Pin1

del connettore.

Connettore IDE primario (blu)

(39-pin IDE1, vedi p.2 Nr. 10)

Connettore blu Connettore nero

alla schedamadre all’hard disk drive

Cavo ATA 66/100/133 a 80 Pin

Nota: Fate riferimento alle istruzioni del produttore del dispositivo IDE per maggiori

dettagli.

Connettori Serial ATAII Questi quattro connettori Serial

(SATAII_1 (PORT0): ATA (SATAII) supportano le

vedi p.2 Nr. 18) periferiche di archiviazione

(SATAII_2 (PORT1): HD SATA o SATAII per le

vedi p.2 Nr. 17) funzioni di archiviazione

(SATAII_3 (PORT2): interna. ATAII (SATAII) suppo-

vedi p.2 Nr. 16) rtano cavi SATAII per dispositivi

(SATAII_4 (PORT3): di memoria interni. L’interfaccia

vedi p.2 Nr. 15) SATAII attuale permette velocità

di trasferimento dati fino a

3.0 Gb/s.

Cavi dati Serial ATA (SATA) Entrambe le estremità del cavo

(Opzionale) dati SATA possono collegarsi

all’hard disk SATA / SATAII o al

connettore SATAII sulla scheda

madre.

SATAII_1 SATAII_2

(PORT 0) (PORT 1)

SATAII_3 SATAII_4

(PORT 2) (PORT 3)
