PROMA-group Чешская республика Мельчаны 38, п/и 518 01 г. Добрушка.
12

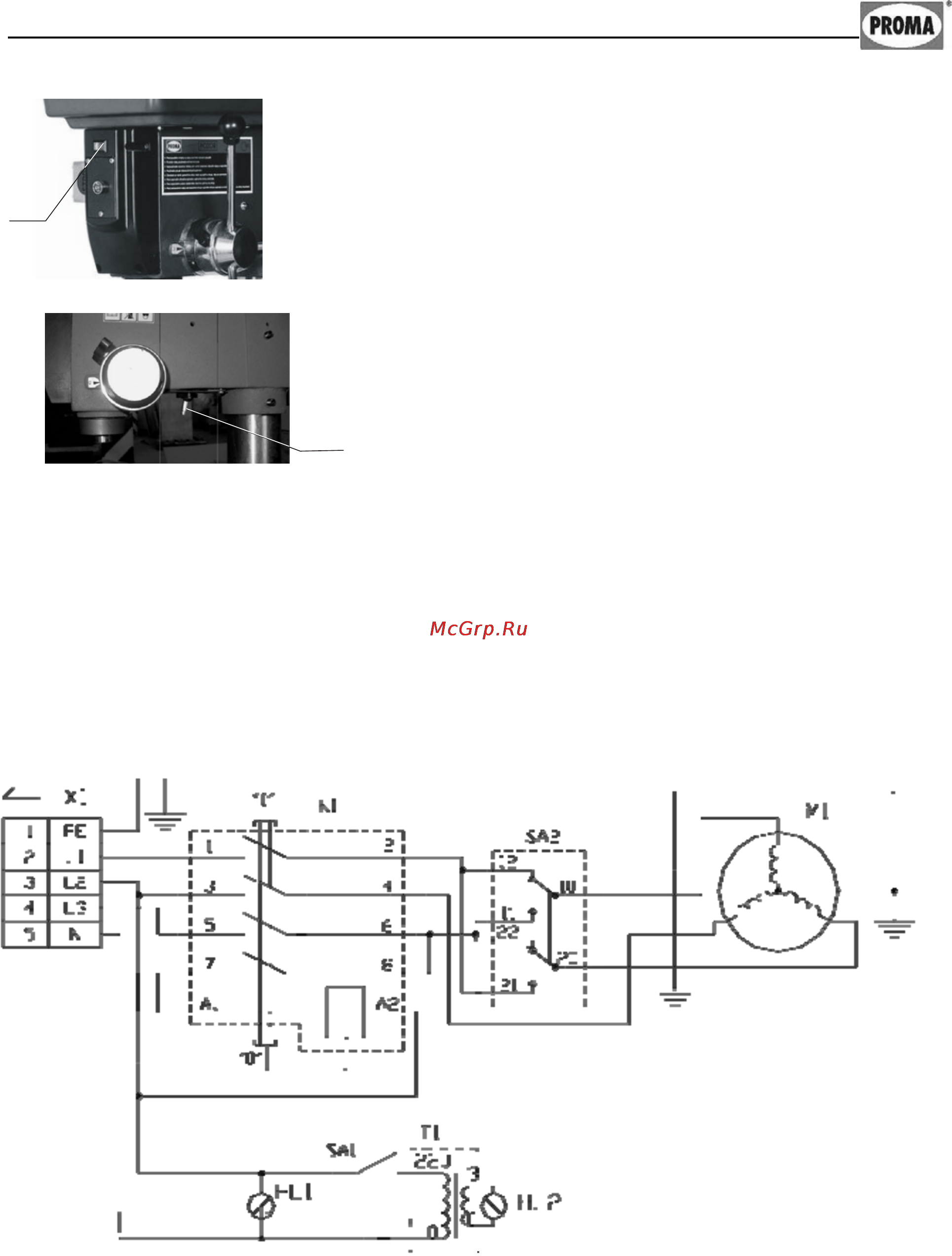

Наладка светового целеуказателя.
Световой целеуказатель применяется при
сверлении одинаковых по высоте деталей. Уста-
новите требуемое положение рабочего стола по
высоте, установите и закрепите обрабатывае-
мую деталь. Совместите намеченный центр от-
верстия и вершину сверла. Зажмите стол, со-
вместите центр креста целеуказателя с намечен-
ным центром отверстия. До тех пор пока вы
не
измените, расположение стола, целеукозатель
будет показывать место сверления. При измене-
нии положения стола, необходимо снова на-
строить целеуказателя вышеприведенным спосо-
бом.
1 – Выключатель целеуказателя;
2 – источник луча целеуказателя.
7. Электрооборудование.
7.1. Схема.
HL1- лампа индикации сети
HL2- лампа целеуказателя
Т1 – трансформатор
SA1 – выключатель лампы HL2
SA2 – переключатель режимов “Forward/Reverse”
1
2
Рисунок 12
