PROMA-group Чешская республика Мельчаны 38, п/и 518 01 г. Добрушка.
8
3.4. Краткое описание конструкции оборудования.
Сверлильный станок E – 1516 BVL/400 сконструирован для сверления,
зенкерования и развёртывания отверстий в разных материалах. Шпиндельный
узел выполнен жёстким и виброустойчивым. Опорами шпинделя служат ша-
рикоподшипники. Шпиндель оснащён конусом Мк II в который можно вста-
вить патрон на оправке или инструмент с конусом Морзе.
Рабочий стол можно поворачивать на 360° в горизонтальной плоскости
вокруг стойки и при помощи поворотной цапфы наклонять под углом до ± 45°
по отношению к основной плоскости стола, что позволяет проводить сверление
отверстий под разными углами. Также стол можно вращать вокруг своей оси.
3.5. Количество персонала необходимое для работы на оборудовании.
На данном станке, одновременно может работать только один человек.
Внимание! На станке должны работать только лица старше 18 лет.
3.6. Место расположения персонала во время работы на оборудовании.
Для правильного и свободного управления станком рабочий должен нахо-
диться с лицевой стороны станка. Только при таком положении рабочего во
время работы на станке есть возможность свободно управлять всеми необхо-
димыми механизмами станка (их описание приведено в данной инструкции).
4. Монтаж и установка
4.1. Транспортировка.
Станок В-1316 BVL/400 транспортируется в картонной коробке, которая
внутри выложена пенопластом. Внутри этой упаковки станок закрыт полиэти-
леновым мешком.
Внимание! Во время сборки станка и при ее транспортировке необходимо
соблюдать максимальную осторожность.
4.2. Подготовка оборудования к монтажу.
Все металлические поверхности станка покрыты специальным защитным
составом, который необходимо удалить перед началом работы оборудования.
Для удаления этого защитного состава используйте керосин или другие обез-
жиривающие растворы. При удалении защитного состава не используйте
нитро растворители, они отрицательно влияют на лакокрасочное покрытие
станка. После очистки корпуса от защитного состава все шлифованные по
-
верхности станка необходимо смазать машинным маслом.
4.3. Монтаж.
Перед сборкой станка достаньте из упа-
ковки всё содержимое и проверьте наличие
всех комплектующих по списку, приведён-
ному в главе 2 «Комплект поставки».

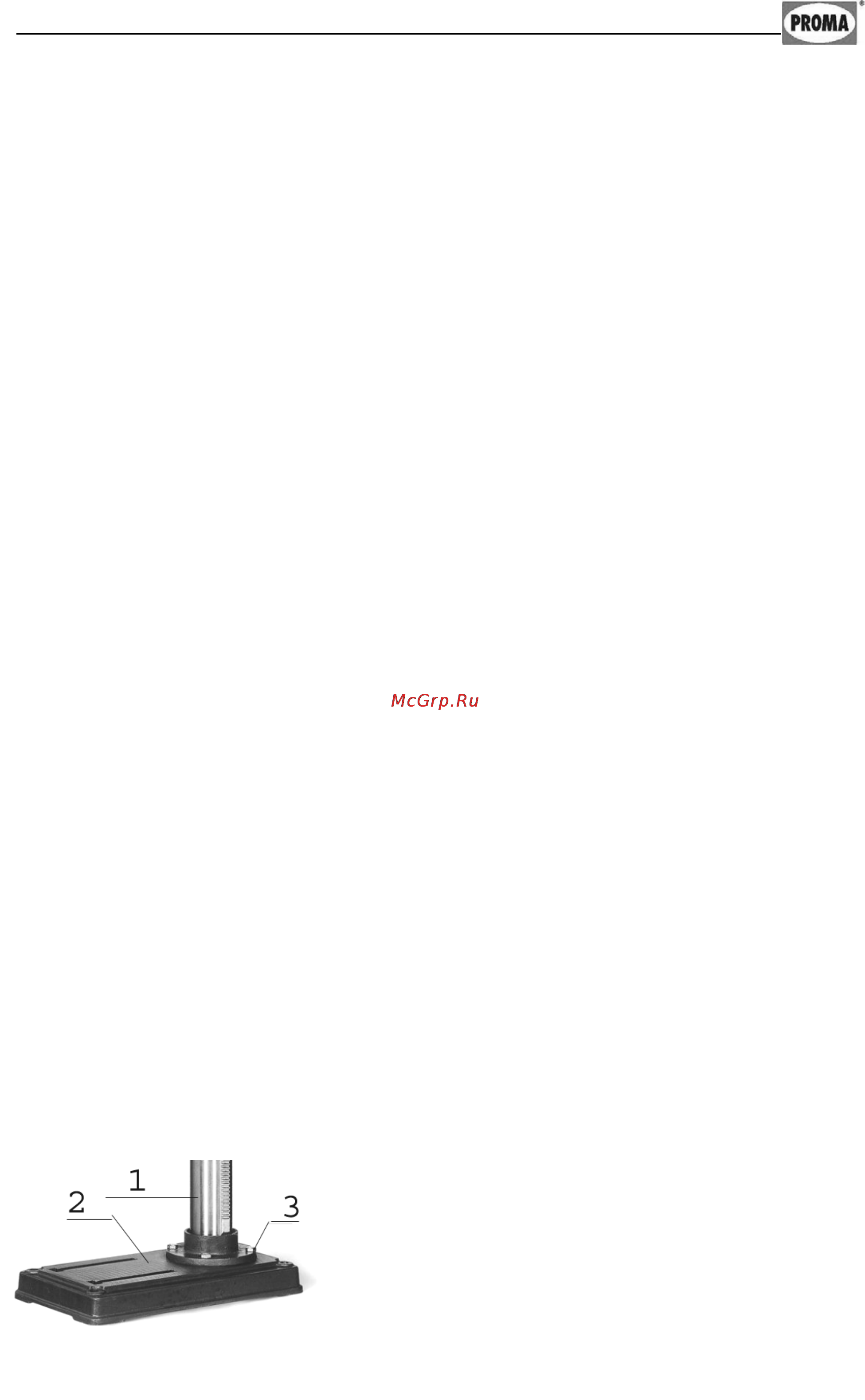

Для крепления стойки стола к основа-
нию закрепите стойку 1 болтами М8 3 к ос-
нованию 2 (см.рис.4).
Рисунок 4.
