PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.

Паз стола 16 мм.

Паз основания 16 мм.

Масса станка 61 кг

Вылет шпинделя (X) 180 мм.

Макс. расстояние между шпинделем и

основанием (H) 590 мм.

Макс. расстояние между шпинделем и

столом (h) 400 мм.

Размер стола (a х b) 290 Х 290 мм.

Размер основания 450 Х 270 мм.

Диаметр стойки (D) 73 мм.

Общая высота (V) 1040 мм.

3.2. Уровень шума оборудования

Уровень акустической мощности (А) оборудования (L

wa)

wa =75.6 Дб (А) – Значение измерено с нагрузкой.

wa =72.8 Дб (А) – Значение измерено без нагрузки.

Уровень шума (А) на рабочем месте (L

р Аeq).

р Аeq =74.0 Дб (А) – Значение измерено с нагрузкой.

р Аeq =67.2 Дб (А) – Значение измерено без нагрузки.

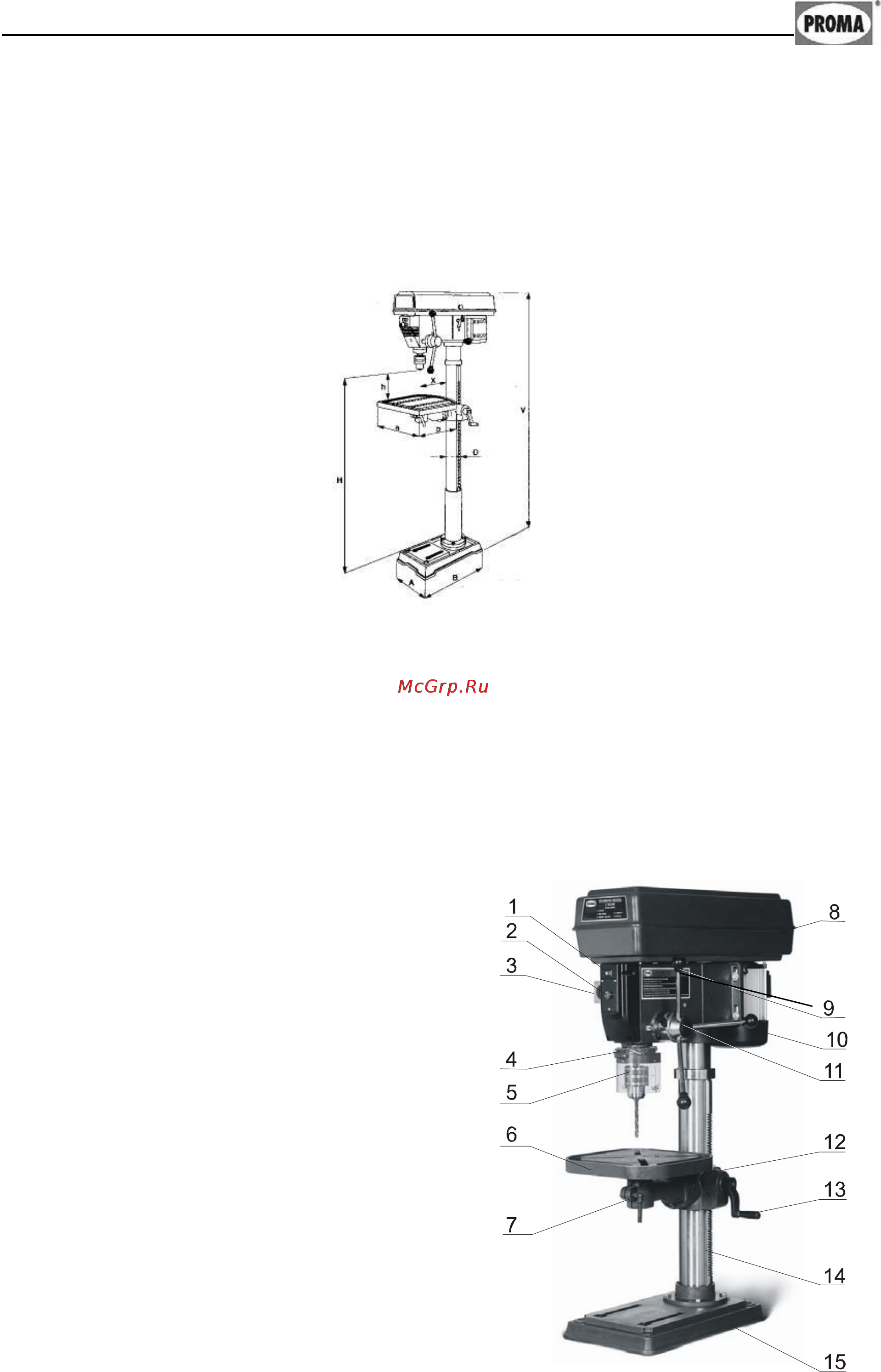

3.3. Узлы и детали оборудования.

1. Выключатель светового целеуказателя.

2. Контрольная лампа напряжения

3. Электрический блок управления.

4. Защитный экран.

5. Патрон.

6. Стол.

7. Зажим стола.

8. Защитный кожух вариатора.

9. Ручка перемещения шпинделя.

10. Электродвигатель.

11. Вал

перемещения пиноли шпинделя.

12. Механизм вертикального перемещения

стола.

13. Ручка перемещения стола.

14. Рейка .

15. Основание.

Рисунок 3

Рисунок 2.
