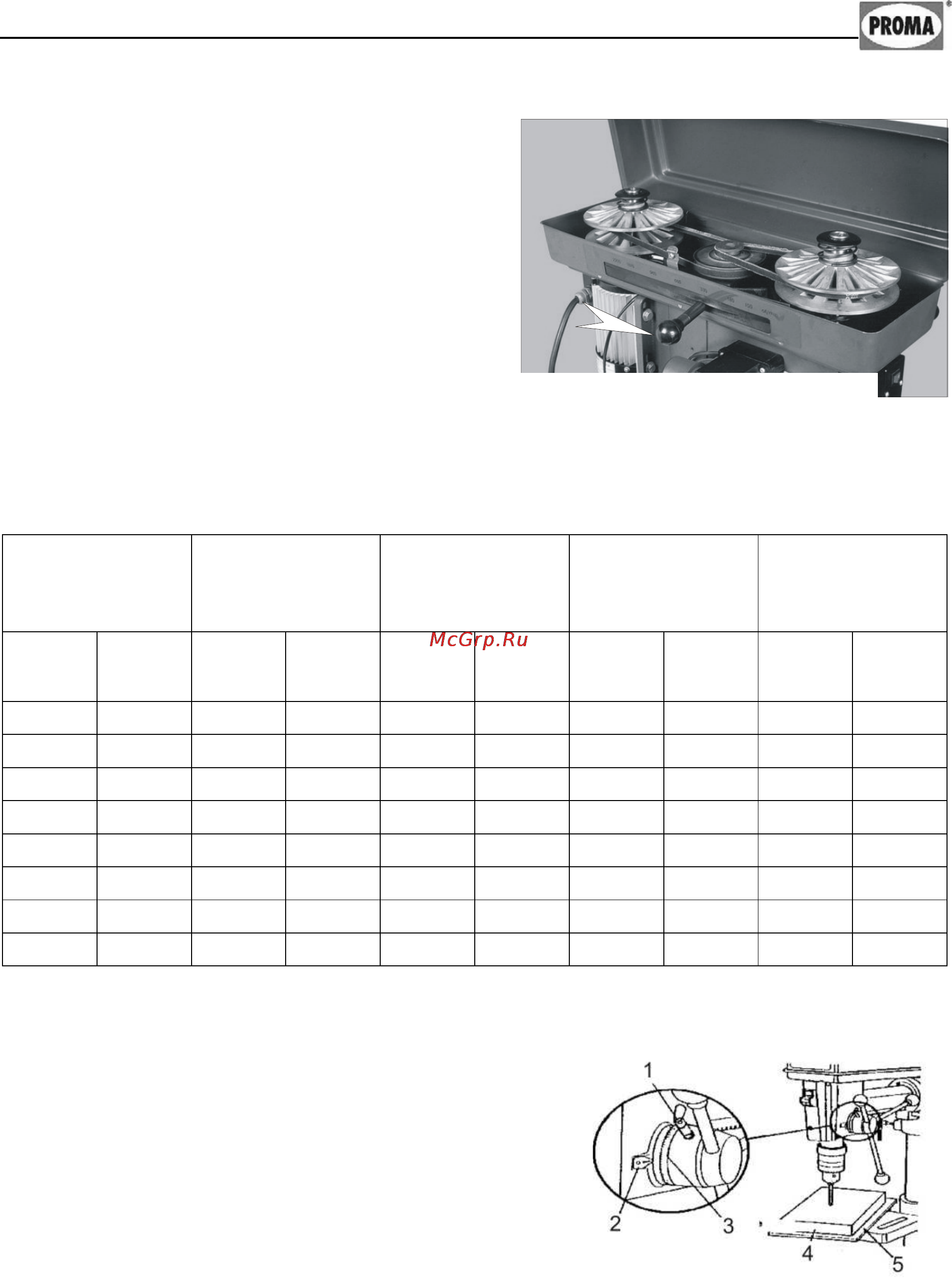

![Proma Е-1516BVL/400 25004122 [9/22] Описание работы оборудования](/views2/1006926/page9/bg9.png)
PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.
11
6. Описание работы оборудования.
6.1. Функции элементов управления.
Конструкция станка позволяет при
помощи вариатора изменять скорость
вращения шпинделя (в диапазоне 150 –
2150 об./мин.).
Для этого, перемещая рычаг выбери-
те требуемую скорость вращения шпин-
деля. (рис. 10).
Внимание! Изменение скоростей
вращения шпинделя производите только
во время работы станка при закрытой
крышке кожуха ременной передачи.
Таблица рекомендуемых скоростей вращения шпинделя в зависимо-
сти от диаметра сверления и используемого материала:
Конструк-
ционная
сталь
Чугун, брон-
за
Алюминий,
латунь
Дерево Пластмасса
Диаметр
,
мм
Обороты,
об./мин.
Диаметр
,
мм
Обороты,
об./мин.
Д
иаметр
,
мм
Оборо-
ты,
об./мин.
Д
иаметр
,
мм
О
бороты,
об./мин.
Диаметр
,
мм
Оборо-
ты,
об./мин.
2,4 3500 2,4 3000 5,6 3500 10 3500 5 3500
4 2000 4 1800 7 1800 14 2900 6 1900
6 1100 6 1000 10 1100 18 2000 8 1100
8 850 8 740 14 700 22 1100 13 700
12 550 12 450 18 400 28 600 16 430
18 340 18 270 24 280 34 380 21 280
22 260 22 210 32 200 40 230 26 190
32 150 32 140 40 120 52 140 35 140
6.2. Описание методов работы на оборудовании.
Наладка глубины сверления.
Вершину сверла установите как можно
ближе к обрабатываемой детали. Ослабь-
те зажимной винт (1) и установите шкалу
(3), на требуемую глубину сверления. По-
том опять затяните зажимной винт (1)
(см.рис.11).
1. Зажимной винт
2. Риска
3. Шкала
4. Обрабатываемая деталь
5. Подкладка
Рисунок 10
